求高手解读一下支重轮图纸结构

sfhua · 发表于 2012-7-7 15:48:19

您需要登录才可以下载或查看，没有帐号？注册

x

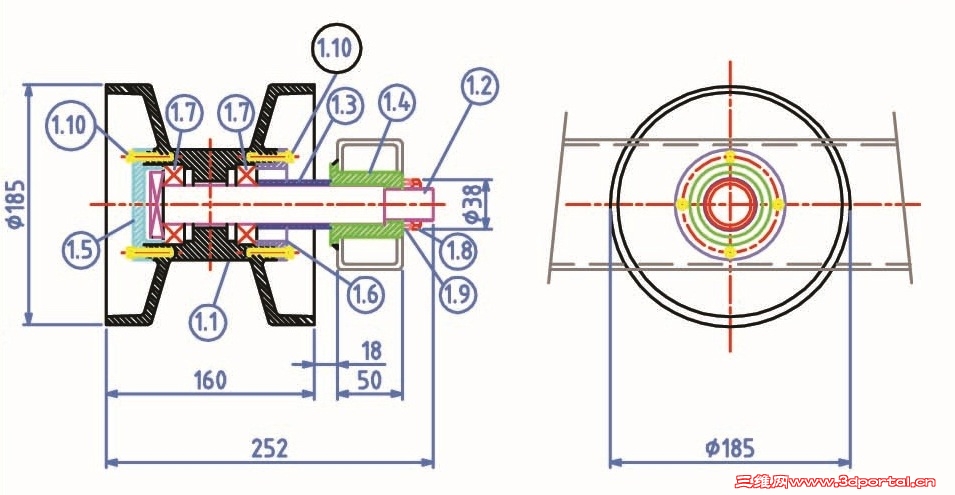

那位高手帮忙解读一下图纸内灰色线条的结构及作用

tangcarlos3d · 发表于 2012-7-7 16:26:51

本帖最后由 tangcarlos3d 于 2012-7-7 16:29 编辑

楼主没说清楚：在哪个视图？哪一部分？哪个零件号？
剖视图右侧的方框是支撑梁。其它的结构简单，不明白吗？

gaoyns · 发表于 2012-7-7 20:56:26

图中灰色线条构的成的部件是一个中空的方箱，箱上焊一轴套，轴被支撑在其中，旋转部件安装在悬臂的轴上。

cdxwg · 发表于 2012-7-7 21:39:25

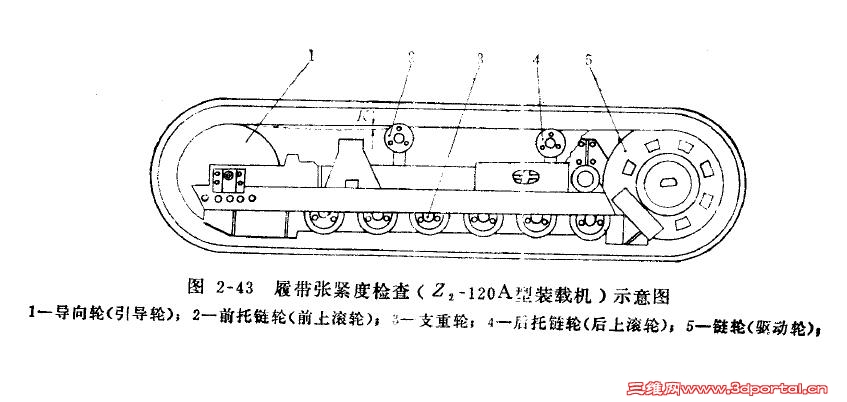

支重轮固定在台车架中间的还不多见，常见的是固定在其下方。


sfhua · 发表于 2012-7-9 15:54:12

谢谢gaoyns 、cdxwg两位大侠，现在明白了，终于将画好了。{

}
