掌型管三维造型

jijicom

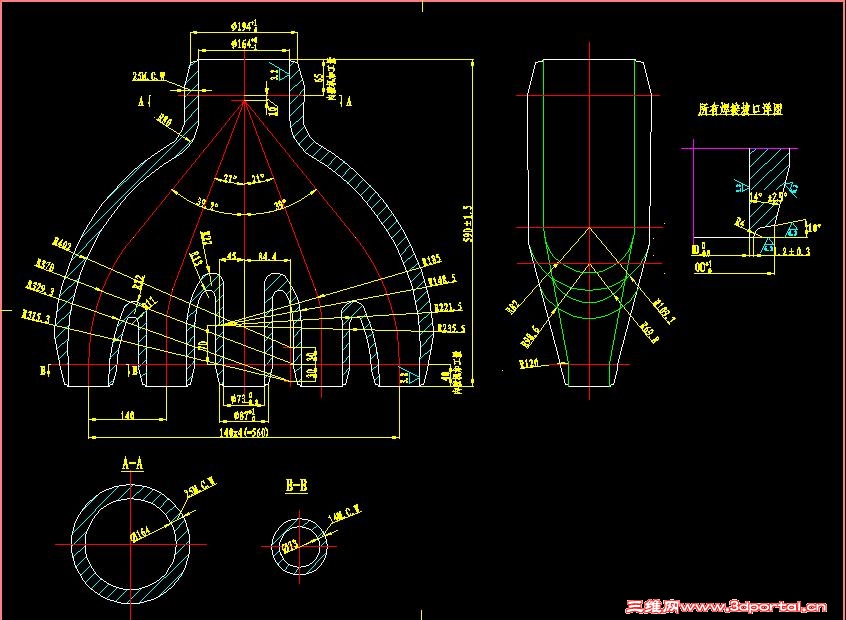

各位大侠，小弟水平有限，求此图的三维造型。请发我邮件rongrui.yi@szet.com.cn,万分感谢！
9 l) o' e) ?) |3 P  Y

fsjt

看不清尺寸,上传个CAD图看看?

oypopen

这图看起来不容易啊，一下子不知如何下手。尺寸真的看不清，上传个CAD，画图时可以直接调用方便点。

jijicom

CAD附件已经上传，各位大侠看能否建模成功，SOLIDWORKS 版本要求2010版以下，谢谢。

lijunq

是不容易哟

403108952

这图有技术含量

jijicom

期待高手出现，掌型管两端坡口可以不造型

jijicom

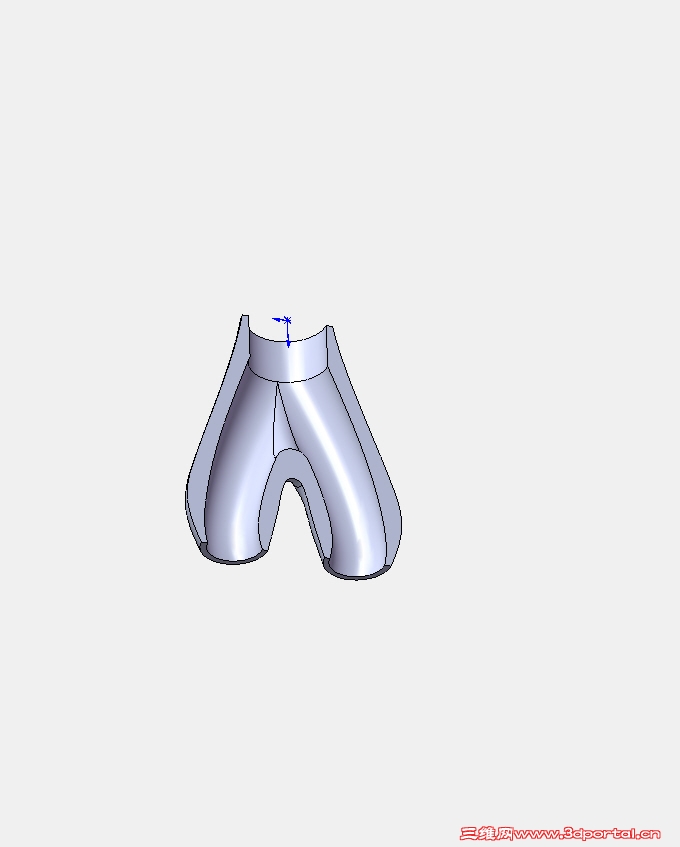

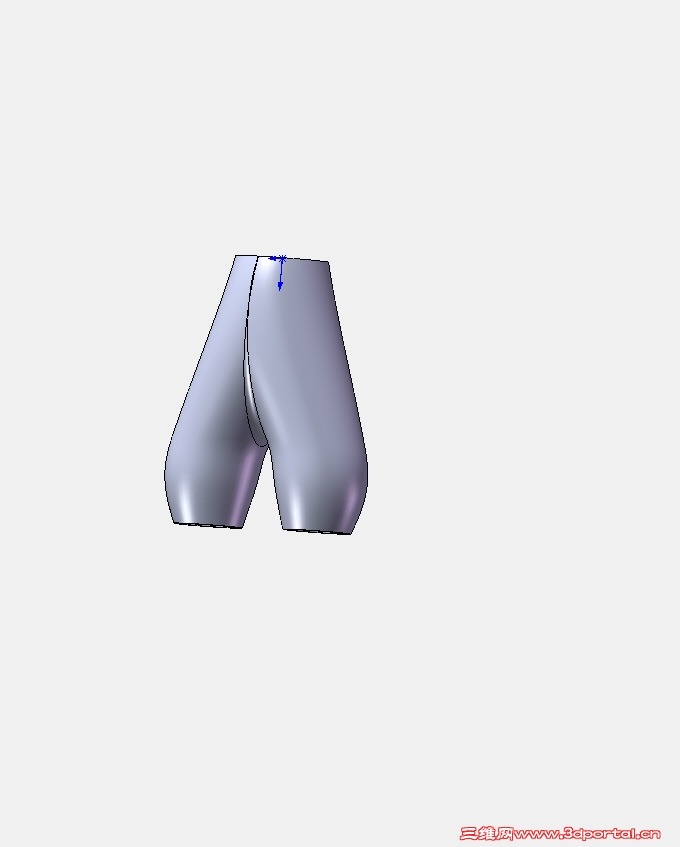

  C/ m2 i7 N3 y9 I( |) z类似这样的造型，求高手做出掌型管模型。
