solidworks怎么把多个零件出在一张工程图上

刘名金 · 发表于 2012-6-22 10:29:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位大侠solidworks可以吧多个零件一次性出在一张工程图上吗？怎么出啊

hongwei_1987jp · 发表于 2012-6-22 10:40:17

本帖最后由 hongwei_1987jp 于 2012-6-22 10:42 编辑

在工程图，插入工程图视图模型

403108952 · 发表于 2012-6-22 10:40:54

没见过

刘名金 · 发表于 2012-6-22 10:58:54

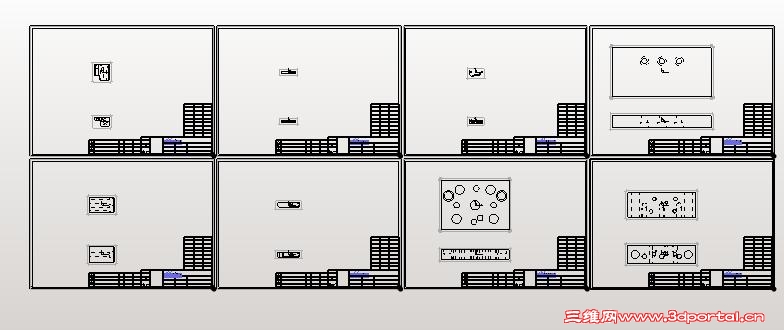

能这样吗

一次就出来

刘名金 · 发表于 2012-6-22 11:00:03

有的软件叫批量出图

hongwei_1987jp · 发表于 2012-6-22 11:19:27

本帖最后由 hongwei_1987jp 于 2012-6-22 11:21 编辑

你主题，不是要把多个零件弄在一张图纸吗

看你的贴图，不是一张的啊

刘名金 · 发表于 2012-6-22 11:54:29

是一张工程图啊，只是有多个图框，像CAD那样的

刘名金 · 发表于 2012-6-22 11:58:26

这样转CAD线切割快啊？SW转CAD线割是一张一张还是也这样啊在一张页面上啊

hongwei_1987jp · 发表于 2012-6-22 12:06:03

本帖最后由 hongwei_1987jp 于 2012-6-22 12:14 编辑

是一张工程图啊，只是有多个图框，像CAD那样的
/ {4 V% Q5 @) `3 s5 b6 d& v刘名金发表于 2012-6-22 11:54 http://www.3dportal.cn/discuz/images/common/back.gif

你要出CAD？不明白意图

刘名金 · 发表于 2012-6-22 12:17:07

是的加工吗？一套模具60多张图纸多麻烦能出在一张工程页面上多好

刘名金 · 发表于 2012-6-22 12:19:57

不用每次都，插入工程图视图模型这样多麻烦。有的软件可以一次全部出在一张工程图上。不知SW有没这样功能

fsjt · 发表于 2012-6-22 12:20:21

转换出.pdf图,后用Adobe Acrobat X Pro 组合图纸.......

hongwei_1987jp · 发表于 2012-6-22 12:20:26

那你就批量将所有的SW工程图，一次性转为CAD，是一个文件的，60多个页面，你都复制到一个总页面上吧

lider2010 · 发表于 2012-6-22 12:27:14

你想要的一次性出是个什么效果？是想要一个步骤或者说一个什么命令就把多个零件投影到一张工程图里吗？
如果要出成你贴出图片的那个效果是可以的啊，无非是在一张较大的工程图里多画及个图框，再一个一个的把零件投影进来就好了

刘名金 · 发表于 2012-6-22 12:28:40

哦，SW只能这样啊？那还是多多谢各位了

刘名金 · 发表于 2012-6-22 12:59:53

是的TS可以使用一个命令就把所有的工程图出在一个页面上，也可以像SW那样一张张得出，就只要一个命令，大概几秒钟就可以了。所有的零件

403108952 · 发表于 2012-6-22 16:06:15

节约纸张啊

ugforrest · 发表于 2012-6-22 23:38:39

没有“一次性”这个功能

zhjiyu618 · 发表于 2012-6-25 20:59:18

有，老外的图几乎在一张各个小框中，而且比例是不一样的，有时间，总装为第一页，而后为第二、三等，有机会上传个版本，

xzq03339 · 发表于 2012-6-26 10:00:35

估计楼主说的是排图打印功能，这个可以有

jiuwo19810520 · 发表于 2012-6-26 17:03:42

学习了，但是为什么非要出在一张图上呢？

NC@jiang@nan · 发表于 2012-6-26 17:14:07

学习了，但是为什么非要出在一张图上呢？
! c! i+ d; y' U( c$ X; R! R7 Jjiuwo19810520 发表于 2012-6-26 17:03 http://www.3dportal.cn/discuz/images/common/back.gif

他是要把这图复制到线切割机或者激光切割机上加工的，一张图里，估计是方便排好版后直接在一张板上割出图上所有的零件吧。
CAD就很好做，SW里，暂时是没看到过有这种做图方法的。

hngcxy9903 · 发表于 2012-6-26 17:20:57

看像这样做不行哦，但是可以在一个图纸下创建多张图纸，就像CAD的布局一样，但是必需是一张一张的

NC@jiang@nan · 发表于 2012-6-26 20:01:52

看像这样做不行哦，但是可以在一个图纸下创建多张图纸，就像CAD的布局一样，但是必需是一张一张的; x/ L+ H) \3 r" e& l2 S% w
hngcxy9903 发表于 2012-6-26 17:20 http://www.3dportal.cn/discuz/images/common/back.gif

可以一个工程图文件里有多张工程图，但也不能满足楼主需要的。因为楼主需要复制到加工的电脑上用的，所以需要1：1吧，但SW工程图，基本上是视图适应图框大小，如果1：1的话，十有八九视图会超出图框尺寸

波比one · 发表于 2013-9-8 11:36:49

非常好
