SW 轴测图怎么换方向

碎裂玉髓 · 发表于 2012-6-19 14:18:48

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由碎裂玉髓于 2012-6-20 14:52 编辑

SW能像cad一样变换轴侧图方向比如东南轴侧这类的？

403108952 · 发表于 2012-6-19 14:37:49

没看懂

lgs1114 · 发表于 2012-6-19 15:15:16

不知道LZ做什么用，是出工程图想表达这个方向还是只想知道这个功能？用正等轴侧就是CAD的东南视图吧，至于其他方位如西北轴侧，SW好像还不能吧，不过可以通过旋转到自己想要的角度啊

wwl970 · 发表于 2012-6-20 08:12:47

转到自己需要的视图再视图定向自己命名一个视图在工程图里调用这个视图

smartlz · 发表于 2012-6-20 08:28:21

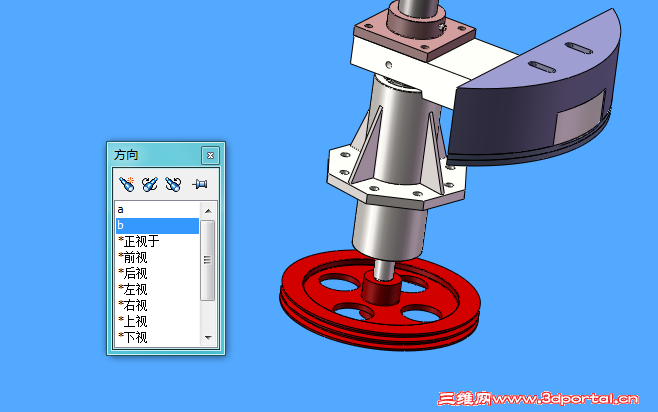

零件图或装配图中旋转视图到你想要的方向位置，按空格键，出现快捷菜单，如下所示

点一下创建新视图，命名保存，随后在工程图中就可以调用它

碎裂玉髓 · 发表于 2012-6-20 14:51:44

点一下创建新视图，命名保存，随后在工程图中就可以调用它

多谢！！！！

NC@jiang@nan · 发表于 2012-6-20 15:05:08

多谢！！！！
- b0 g7 W$ w3 d3 e2 j' n8 @碎裂玉髓发表于 2012-6-20 14:51 http://www.3dportal.cn/discuz/images/common/back.gif

直接在零部件图里转到想要的角度，在切换到工程图，模型视图，在左边的选项框里选中“当前”视图就OK了，为什么要在零部件图里多保存一个零部件视图呢？

杀苏 · 发表于 2012-6-20 23:57:27

可以shift + 方向键翻转，然后按照5楼的办法保存
