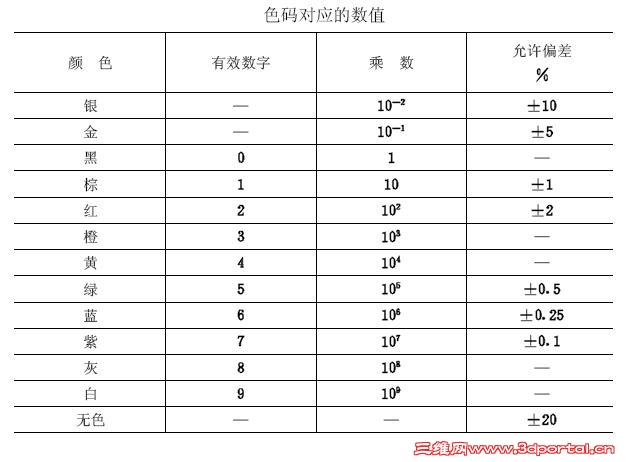

# s, \$ i8 E7 L4 Q: L' v. P每种颜色代表不同的数字，如下：
( \0 S( S- p/ i+ A8 M3 {棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ，金、银表示误差 b& b k& h4 o' H/ o# b1 [5 C
. q6 a3 j5 ^! H& l
色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：
& m u1 v% }/ D0 y. y; t6 B4 h/ {! P
技巧1： 先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
9 `/ I% M2 p0 ?4 c6 k7 Q% r# m! B' F/ f& p
技巧2： 棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
( J0 S; O7 |0 Q" w5 I+ g6 e ?# f2 S) g* Y
技巧3： 在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。电阻按材料分一般有：碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。一般的家庭电器使用碳膜电阻较多，因为它成本低廉。金属膜电阻精度要高些，使用在要求较高的设备上。水泥电阻和线饶电阻都是能够承受比较大功率的，线饶电阻的精度也比较高，常用在要求很高的测量仪器上。 ! B4 {" ]5 g" v# i! l- T( c0 e8 P
小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。电阻阻值的单位是欧姆。下面详细说明。 $ u" g$ c6 H- e0 |8 z& T
色环电阻分为四色环和五色环，先说四色环。顾名思义，就是用四条有颜色的环代表阻值大小。每种颜色代表不同的数字，如下： , j9 V6 r& m: v$ k
棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差
. V# j9 ]* Z K+ a( |9 `各色环表示意义如下：
! r: N8 M2 k4 \7 Y# `8 Z1 e, w h第一条色环：阻值的第一位数字； $ J5 \' ^* |3 w& Y( O3 k% Z; z
第二条色环：阻值的第二位数字； # E9 M5 O# V( Y4 N, W
第三条色环：10的幂数；
. J5 s9 }4 Y: ]. p/ t3 {- |第四条色环：误差表示。
6 f- ^2 h* e8 w& ^, T/ \( M例如：电阻色环：棕绿红金， 第一位：1； 第二位：5；第三位：10的幂为2（即100）； 误差为5%； 即阻值为：15×100=1500欧=1.5千欧=1.5K
8 g* j' p* U7 _ g8 R& ?还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：
6 \# ]' {2 P _第一条色环：阻值的第一位数字； & r) J4 @. |7 U) _/ Z2 y8 o
第二条色环：阻值的第二位数字； " n3 x" M1 N1 {$ P' S$ n$ i* u
第三条色环：阻值的第三位数字； 7 e+ i( k5 r2 f/ a1 m
第四条色环：阻值乘数的10的幂数；
) V8 x) G$ D* f! F7 p第五条色环：误差（常见是棕色，误差为1%） ' } R1 R+ X0 q) k8 U4 Z
有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10的多少次方，例如某电阻色环电阻顺序为：红(2)-黑(0)-黑(0)-黑-棕，则它表示该电阻阻值为：200×100Ω。再如棕-黑-黑-红-棕，表示该电阻阻值为：100×100Ω=10000Ω=10KΩ。可见，四色环电阻误差为5-10%，五色环常为1%，精度提高。
+ ?. e# M6 T3 j0 S# U5 \. p8 A8 ^例如：有电阻：黄紫红橙棕 ，前三位数字是：472， 第四位表示10的3次方，即1000， 阻值为：472×1000欧=472千欧（即472K） / K0 ^) v% Y) K- r+ A$ @
. ~1 }' J; Z) y, o- \2 [; W% t综上，只要金、银色环在最后，那就可以了。 |
|
