Solid Edge ST4扭曲铜排钣金

大有茗堂 · 发表于 2012-6-1 11:06:25

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由大有茗堂于 2012-6-2 19:28 编辑

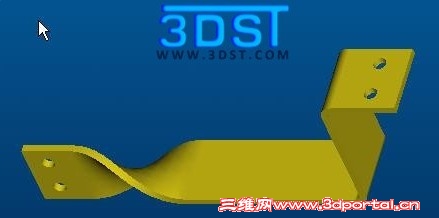

如下图零件在Solid Edge中如何建模？

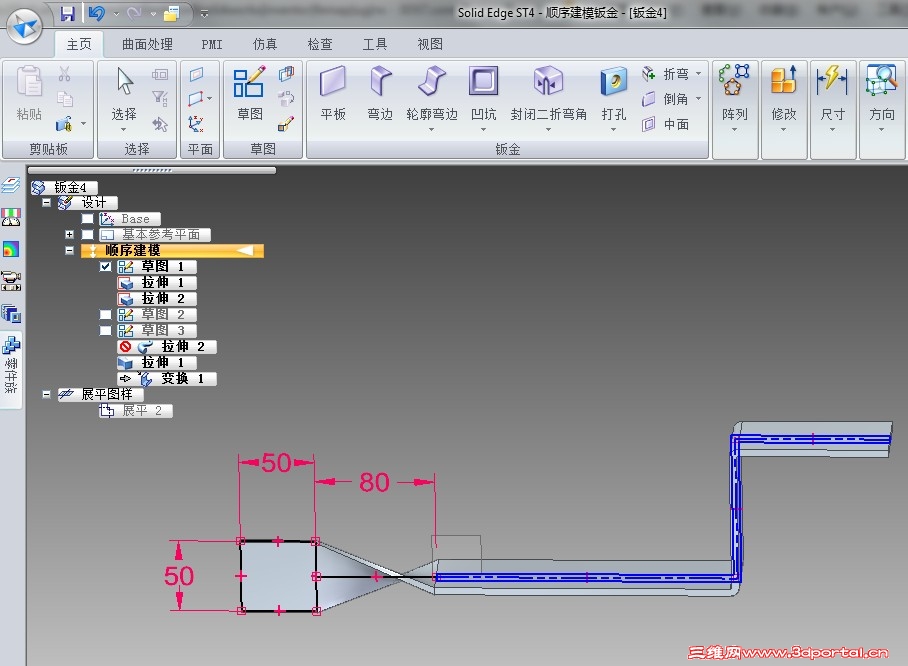

由于是钣金件，中间那个扭曲部分在钣金中不好搞，直接放样钣金是能做出来，但只能做出这扭曲，无法添加其它平板了。

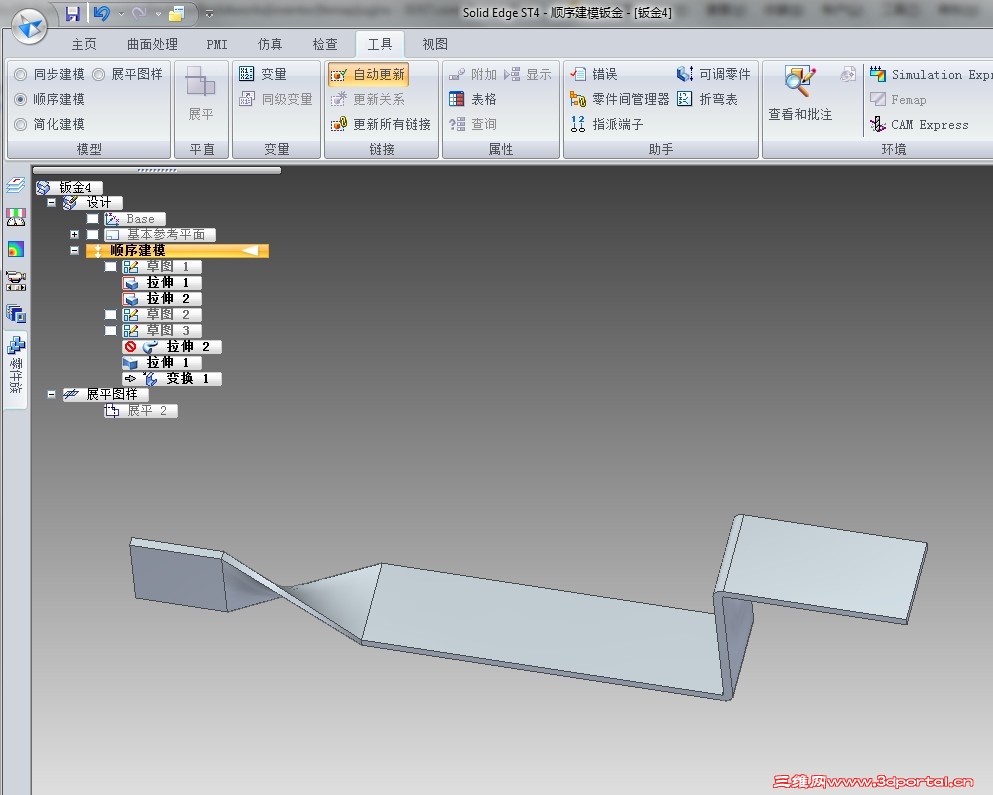

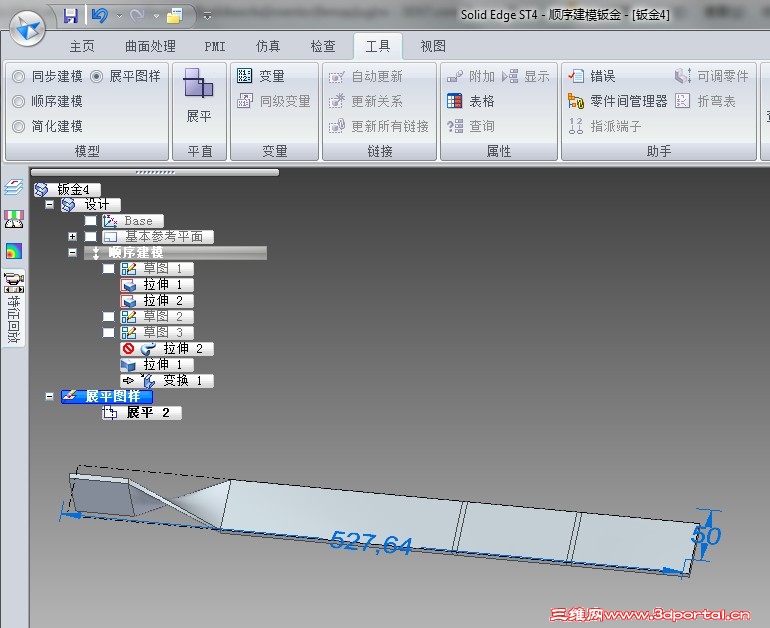

只能从钣金中转到零件环境建模。在零件中建模时，虽说“扫掠”和“放样”都能做出来，但最终效果不同——“扫掠”特征的在钣金中导致整个零件都无法展平，而“放样”的可以一部分（不受扭曲部分影响的）展平。


大有茗堂 · 发表于 2012-6-1 11:07:50

本帖最后由大有茗堂于 2012-6-2 19:30 编辑

上传视频附件1-2

大有茗堂 · 发表于 2012-6-1 11:08:26

本帖最后由大有茗堂于 2012-6-2 19:31 编辑

上传视频附件3-4

大有茗堂 · 发表于 2012-6-1 11:09:02

本帖最后由大有茗堂于 2012-6-2 19:32 编辑

上传视频附件5-6

大有茗堂 · 发表于 2012-6-1 11:09:19

本帖最后由大有茗堂于 2012-6-2 19:33 编辑

上传视频附件7-8

大有茗堂 · 发表于 2012-6-2 19:33:51

上传视频附件9-10

大有茗堂 · 发表于 2012-6-2 19:34:28

上传视频附件11-12

大有茗堂 · 发表于 2012-6-2 19:35:12

上传视频附件13

dwp281 · 发表于 2021-8-24 13:15:28

solidworks 和UG NX 在钣金中都没问题
