Solid Edge ST4关系助手命令用途

建模时尽量让草图全约束是个非常好的习惯。大家一定要养成这个好习惯。否则后续修改模型会让人痛不欲生的，明明要改这个尺寸，改后却发现其它尺寸也变样了。

Solid Edge有个“草图颜色”命令，选中此命令后，草图要是全约束了就会自动把线条变成黑色，未全约束的默认是蓝色。

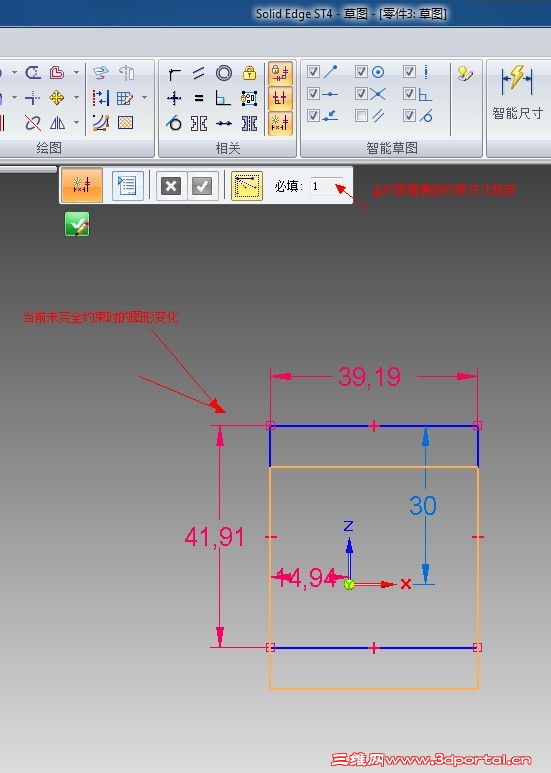

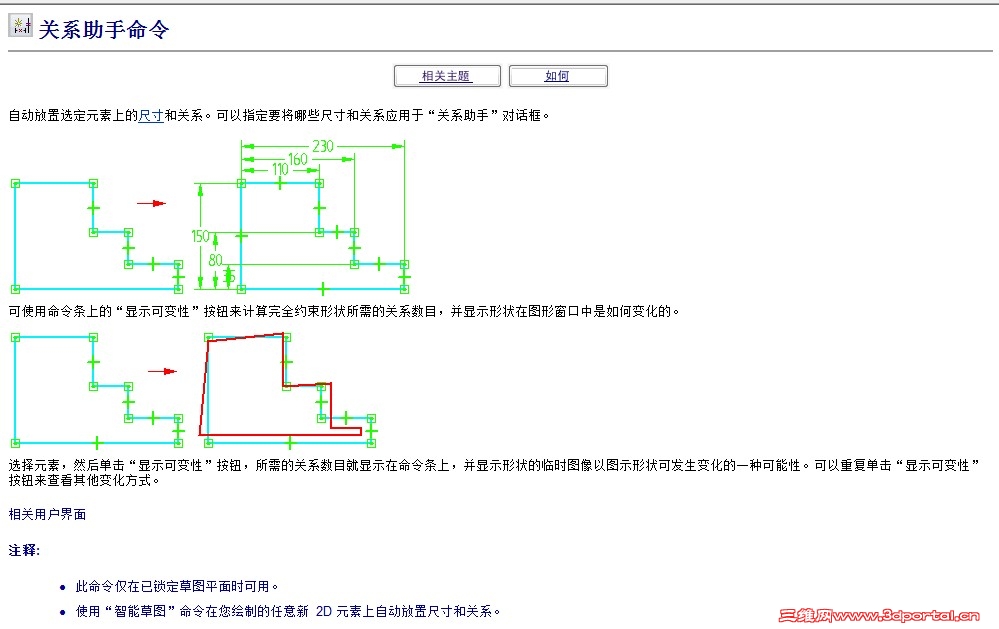

另外还有一个更进一步的命令“关系助手”，它可以让你直观的看到未全约束草图的可变性，让你直接看到没有约束的尺寸可能会发生的变化。
