曲面零件如何实体化？

tangcarlos3d · 发表于 2012-5-25 14:29:27

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 tangcarlos3d 于 2012-5-26 08:46 编辑

从外单位得到一个塑料件模型但是面结构，不是实体。8.5兆的模型存成proe零件体积变成38兆多。有什么办法进行实体化？没找到实体化的命令。存成step格式后proe打开存盘后体积还是30多兆。请高手帮忙解决。先在此谢谢！

阿帕奇 · 发表于 2012-5-25 14:55:27

缝合曲面变实体（以前UG老用），现在本人sw就以实体为主，估计差不多

NC@jiang@nan · 发表于 2012-5-25 15:28:10

缝合曲面变实体（以前UG老用），现在本人sw就以实体为主，估计差不多2 p- o2 p; ~& \2 G/ s- b' M
阿帕奇发表于 2012-5-25 14:55 http://www.3dportal.cn/discuz/images/common/back.gif

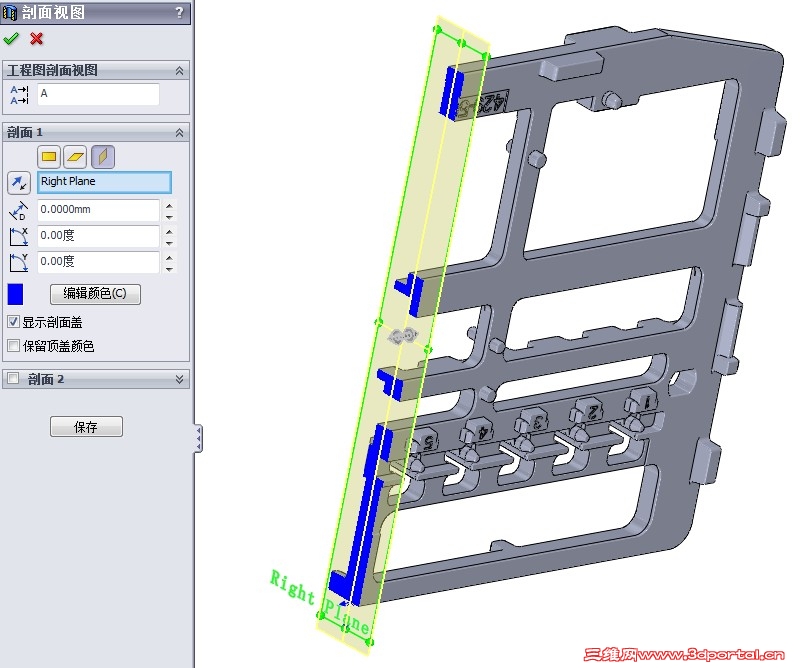

我估计楼主的意思是，他得到的这个零件，就只是一个曲面，虽然外形是对的，但是里面是中空的，就是处于没有加厚的状态下的，不知道是不是这个意思？我碰到过下载的IGS格式的文件，比如说减速机类的零件，用SW打开后，就是薄薄的一层曲面，用剖面图看就是中空的。但因为需要的就只是外形，所以没有深究把它还原成实心的实体零件的方法。希望有人帮楼主解决这个问题让我也学习下

tangcarlos3d · 发表于 2012-5-25 16:22:52

三楼说的很对。本来是帮别人的忙，因为只有我的机器上有SW。别人打开后存为破依，哪知38M多，加之是机器设计，电脑有些吃不消。N多个小面，要手工缝合就不值得。现在让人家在破依装配模式下复制边画新的简单零件来应急。欢迎高手献艺。

NC@jiang@nan · 发表于 2012-5-25 16:28:09

三楼说的很对。本来是帮别人的忙，因为只有我的机器上有SW。别人打开后存为破依，哪知38M多，加之是机器设计，电脑有些吃不消。N多个小面，要手工缝合就不值得。现在让人家在破依装配模式下复制边画新的简单零件来应 ...
1 T! J3 h" O* V- w8 U9 _# H. mtangcarlos3d 发表于 2012-5-25 16:22 http://www.3dportal.cn/discuz/images/common/back.gif

好像两种中间格式，IGS和STP两种格式，用SW打开后是不一样的，其中一种打开后是实体，但有可能会丢失部分实体；另一种打开后不会丢失实体，但所有实体都被转换成了曲面。记不清楚哪具体是哪种格式打开是哪种效果了，依稀记得是IGS格式会被转换成曲面。
你在SW里这两种格式都另存一份，两份都发给他，让他打开看下哪个效果好点吧。
我知道些问题的存在，但也不知道怎么解决这些问题。

tangcarlos3d · 发表于 2012-5-25 21:56:23

本帖最后由 tangcarlos3d 于 2012-5-25 23:35 编辑

谢谢大家的讨论。我把文件打开看了，本身全部是由面构成。估计是塑料模具设计时复制工件的面构成的。

tangcarlos3d · 发表于 2012-5-25 22:04:34

本帖最后由 tangcarlos3d 于 2012-5-26 07:57 编辑

谢谢大家的讨论。我把文件打开看了，本身全部是由面构成。估计是塑料模具设计时复制工件的面构成的。我把文件放在附件里。请高手讨论（下载不需要流量）。

阿帕奇 · 发表于 2012-5-26 08:35:12

谢谢大家的讨论。我把文件打开看了，本身全部是由面构成。估计是塑料模具设计时复制工件的面构成的。我把文件放在附件里。请高手讨论（下载不需要流量）。 J" A! {& Q! p9 I$ U
tangcarlos3d 发表于 2012-5-25 22:04 http://www.3dportal.cn/discuz/images/common/back.gif

本人建议你找一个有UG的朋友，缝合起来应该不是难事

tangcarlos3d · 发表于 2012-5-26 08:54:48

谢谢阿帕奇版主。我们用这个零件仅仅使用到XY平面的layout尺寸，以及Z方向上少量尺寸，不需要全部精确尺寸。不值得花大量时间去完善这个零件，主要是供大家讨论，本人也从中学到知识（本公司之用正版pro/e，不用其它3D软件。所以对SW只是一知半解）。

阿帕奇 · 发表于 2012-5-26 09:17:24

那我建议你将不需要的曲面都去掉，然后片体加厚如何，容量应该会小一些

fsjt · 发表于 2012-5-26 10:12:29

本帖最后由 fsjt 于 2012-5-26 10:57 编辑

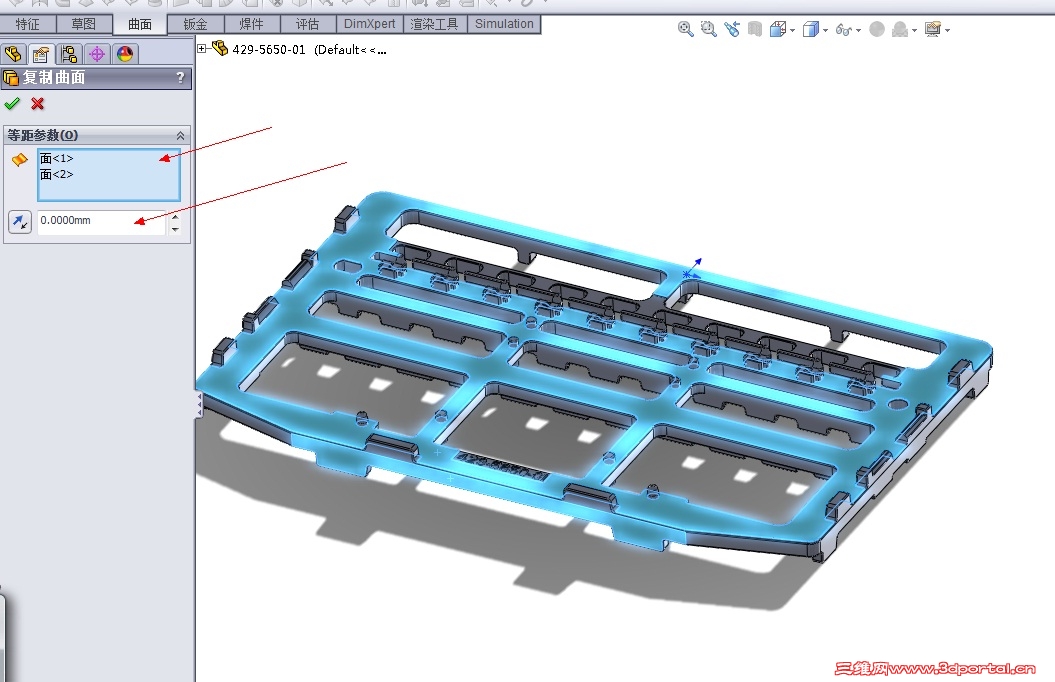

楼主,此非原图,塑料模具图必须要用曲面的,因cnc数控铣,雕刻机清角或做铜工清角等编程软件,都是默认曲面和线框范围走刀路,若想利用他人图必须注意此图是否已放塑料收缩率.......可以用sw重做曲面看附图方法........

邱正發 · 发表于 2012-5-26 11:21:50

感謝樓主的分享

仿真 · 发表于 2012-5-26 12:33:27

楼主，你的文件可以保存成stp格式吗，我想我也许可以帮你！

ffda · 发表于 2012-5-26 13:07:08

一般这种情况下（单一曲面）不能形成实体都是有面或缝隙的错误，诊断一下修复了，自然就是实体了。
再有，如果没有错误，我采用删除面不修补的办法，再把删除的面用特征补好（删除的最好是平面，容易补），形成两个面，再用缝合成实体的办法来形成实体。
笨拙的办法不知道对你是否有用？

johnnyhuang · 发表于 2012-5-26 19:08:11

缝合啊

m320821 · 发表于 2012-8-19 21:46:20

14楼输入诊断正解

neko · 发表于 2012-8-20 15:22:17

一般匯入igs使用輸診斷即可成為實體..

縫織的話..選取設定,可勾選穿透選取..這樣拉方框就可選取全部曲面..
無法縫織大都是有獨立的曲面或破洞與干涉..這只能手動整理了.

liao246 · 发表于 2013-4-29 14:56:44

我也想知道怎么实体化

杀苏 · 发表于 2013-4-30 08:03:46

neko 发表于 2012-8-20 15:22 static/image/common/back.gif$ P* Z" y5 e1 Y' X! a0 q+ q
一般匯入igs使用輸診斷即可成為實體..
+ s6 \( h' n/ u5 E3 Y2 M( g3 X8 a1 S; z; Z2 [; k2 G
縫織的話..選取設定,可勾選穿透選取..這樣拉方框就可選取全部曲面 ...

请问选取设定--穿透选取是从哪里调出来的能贴个图么

neko · 发表于 2013-4-30 09:04:25

杀苏发表于 2013-4-30 08:03 static/image/common/back.gif2 C" c# ~ n, G7 X- o: O- `
请问选取设定--穿透选取是从哪里调出来的能贴个图么

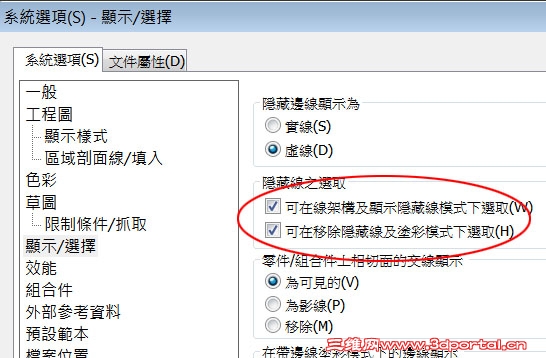

http://www.3dportal.cn/discuz/data/attachment/forum/201304/29/230024w6688aff95bvgy2x.jpg

且選取過濾器要點面選取..在框選..

拂青 · 发表于 2017-10-26 15:26:46

还是咱三维网里的大神多！

fgshrl · 发表于 2017-10-26 16:32:45

一般用sw转换的中间体文件可以转回来，别的文件就会有问题，可以用INVENTOR试试

zhict8866 · 发表于 2017-10-26 18:22:36

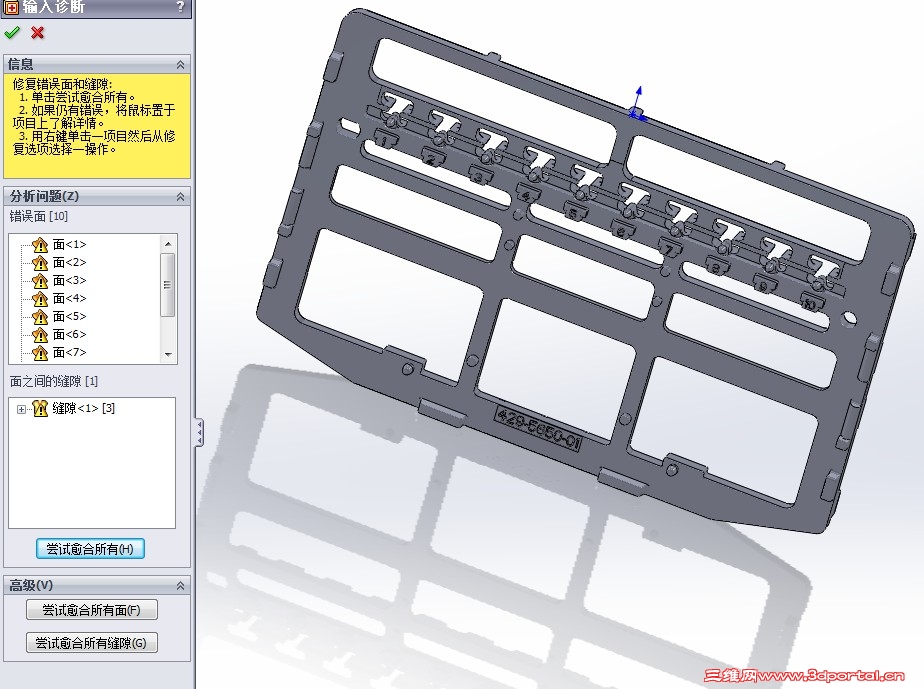

在2017上用输入诊断后，缝合所有面就成实体了。
