Solid Edge ST4对称零件生成方法3装配中镜像

日常设计中，经常有一些产品中某些部位是由两个完全对称或部分对称的零件组成的。如何快速地基于其中一个零件来生成另外一半的那个零件，Solid Edge有好多种方法。

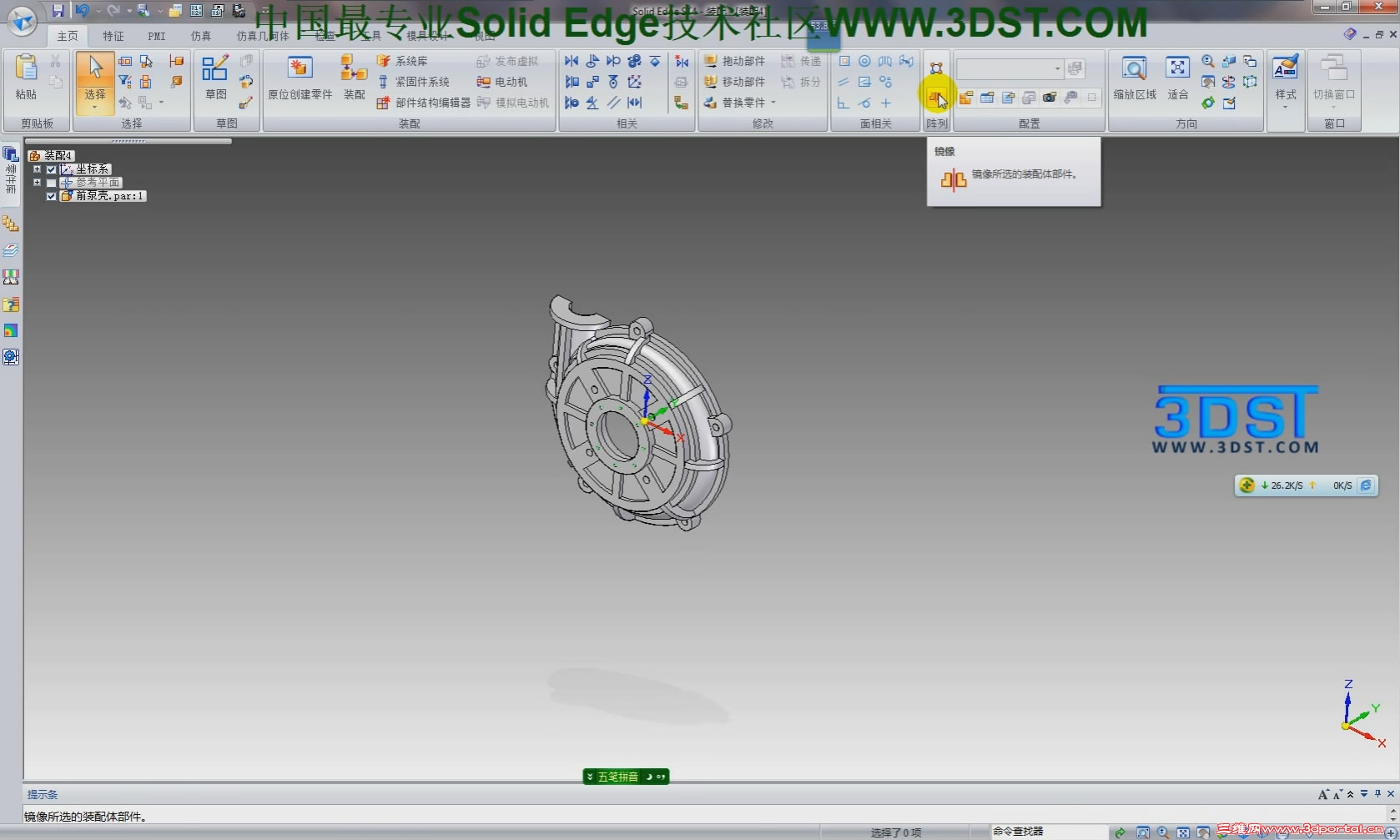

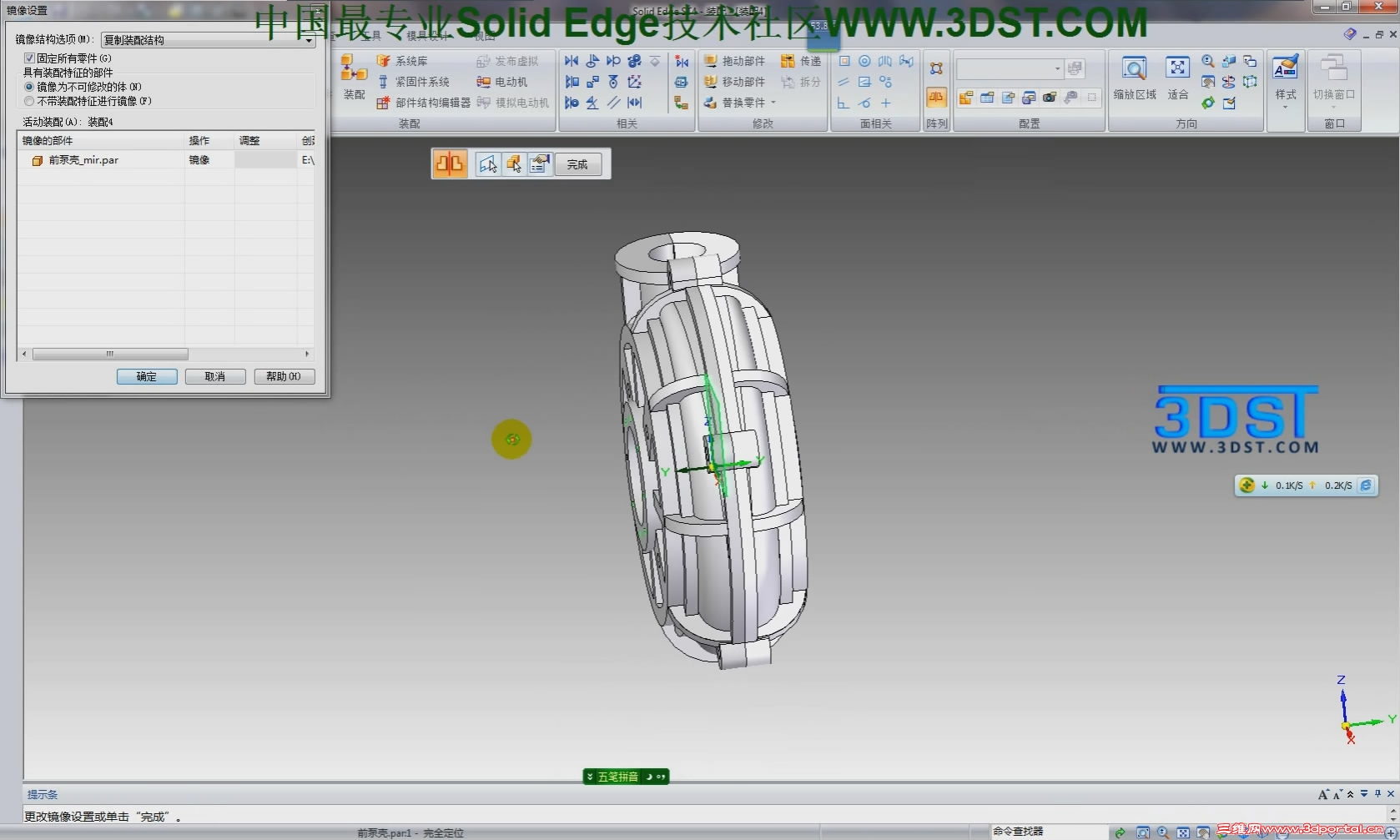

方法3就是在装配中直接镜像，软件就会自动在当前装配文件所在目录中生成一个原零件名+_mir的新文件（如原零件是A.par，那么这个自动生成的镜像零件就是A_mir.par。其它零件格式如钣金零件也是一样的）。
这个方法在以后也许会是一个好方法，因为以后（指ST5后，目前到ST4为止，都做不到）Solid Edge装配中镜像出来的东东会把装配关系也完事的镜像出来，改变其它零件相关尺寸，装配关系也能自动更新过来，而不会像现有版本那样出错了。
镜像出来的零件与原零件关联性也很好。
