Solid Edge装配中曲线阵列零件

大有茗堂 · 发表于 2012-5-18 21:55:41

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

Solid Edge装配中曲线阵列零件

目前Solid Edge装配里没有沿曲线阵列　的功能!

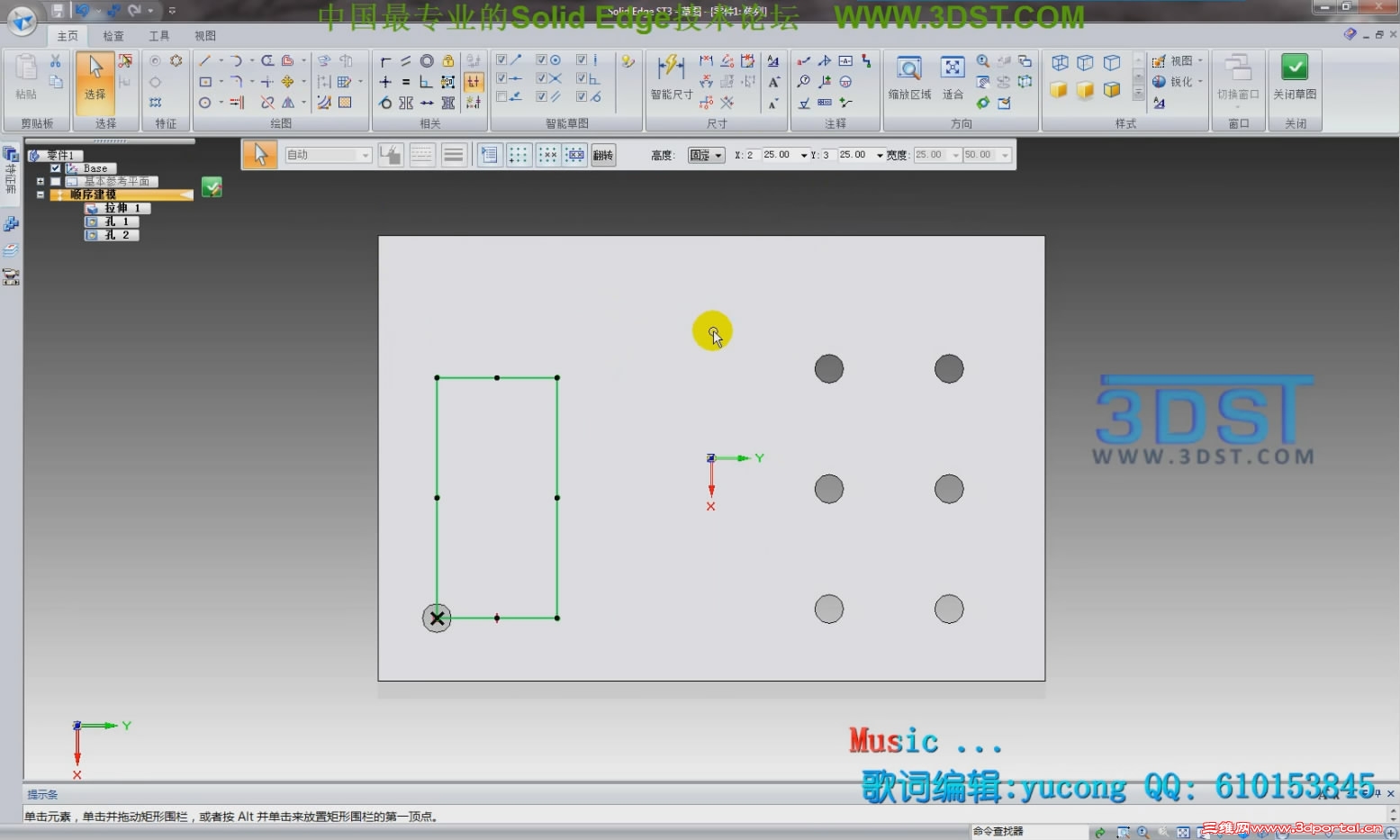

装配里的阵列首先是针对那种有特征孔然后装配轴的阵列,其次可以利用草图阵列但那仅限于支持圆形阵列跟矩形阵列,无沿曲线阵列!

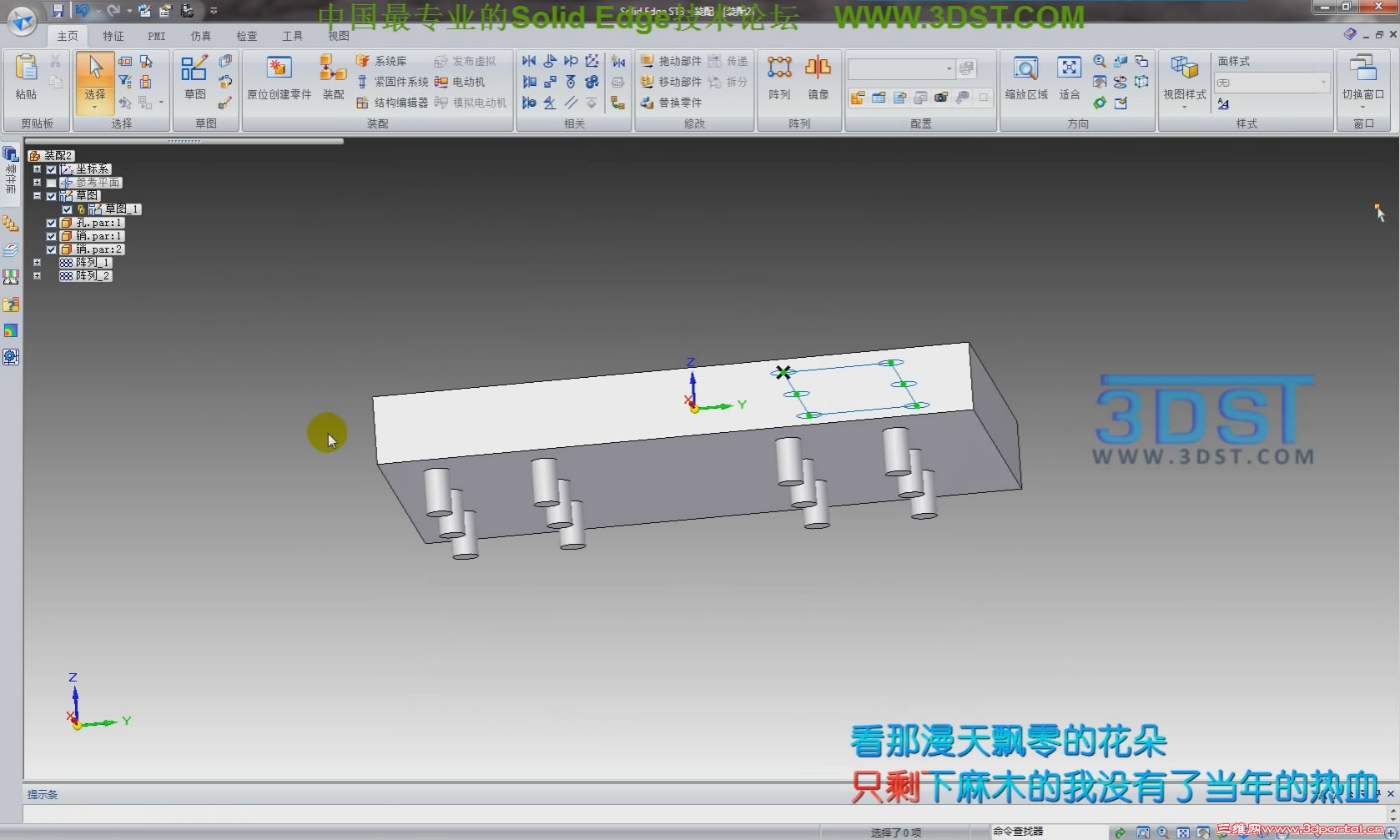

想到装配中在放置紧固件时，可以自动识别一个面上的所有相同孔－不管它们之间是如何分布的（当然包括所谓的一条曲线上的了）。
思路：用“紧固件”命令把螺钉之类的随便选择一个标准件放置到相应的孔中，然后用替换命令来将它替换成需要放进去的零件。

大有茗堂 · 发表于 2012-5-18 21:57:33

上传附件压缩包。

1391626021 · 发表于 2013-3-20 21:40:59

张宁宁宁 · 发表于 2013-4-21 19:16:39

了解一下，我对装配不太懂
