SW工程图图纸页数设置

yujie3000 · 发表于 2012-5-18 08:21:57

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

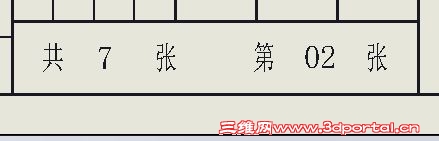

各位出工程图时一直在绞结，图纸的数量特别不好填写，需把总数确定后，一个一个输入“共张第张”，虽然在如图2的情况下可自动生成，但在这种情况下会出现几个问题：1.文件会很大，运行会卡；2.图纸多时不可能全部放在一个文件内，修改时不方便。
请问在设置模板时有没有好方法？上次公司请SW公司来培训也不能解决自动生成“共张第张”。

yujie3000 · 发表于 2012-5-18 08:27:22

不好意思，刚才忘了传图

lfcx0916 · 发表于 2012-5-18 08:39:34

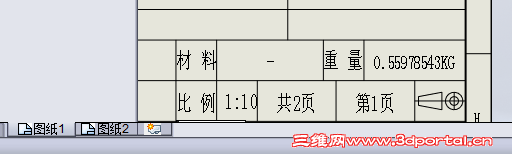

这个事可以自动生成的，如图

lfcx0916 · 发表于 2012-5-18 08:40:59

本帖最后由 lfcx0916 于 2012-5-18 08:52 编辑

这个是可以自动生成的， http://www.3dportal.cn/discuz/border=0你注意当前文件的两个属性就可以了，我的如下共SW-图纸总数(Total Sheets)页，第SW-当前图纸(Current Sheet)页

802210 · 发表于 2012-5-18 08:57:05

提示: 作者被禁止或删除内容自动屏蔽

NC@jiang@nan · 发表于 2012-5-18 12:14:23

共多少页第几页，是相对于单个零件有几张图纸而言的吧？？不会是针对整个机器有几张图纸吧？

阿帕奇 · 发表于 2012-5-18 13:04:56

共多少页第几页，是相对于单个零件有几张图纸而言的吧？？不会是针对整个机器有几张图纸吧？" H8 G* B4 d/ z' j R& O9 M5 ]
NC@jiang@nan 发表于 2012-5-18 12:14 http://www.3dportal.cn/discuz/images/common/back.gif

这样解释就合理了

yagerb · 发表于 2012-5-18 13:55:24

7# 阿帕奇
这不对吧，共几页就是对这套图纸而言，有可能是一个零件的多页图纸，也可能是一个装配里的多页零件图纸

阿帕奇 · 发表于 2012-5-18 15:45:35

7# 阿帕奇
! {( |$ X8 H X3 e8 Y" k% T" J; l5 o这不对吧，共几页就是对这套图纸而言，有可能是一个零件的多页图纸，也可能是一个装配里的多页零件图纸
* O0 Y9 f5 _: o! c! s3 |yagerb 发表于 2012-5-18 13:55 http://www.3dportal.cn/discuz/images/common/back.gif

对于solidworks而言这样好解释了。一套图纸，你还有借用的部分呢，怎么让软件统计？

阿帕奇 · 发表于 2012-5-18 15:54:36

对于solidworks而言这样好解释了。一套图纸，你还有借用的部分呢，怎么让软件统计？
' z% J* M( @2 Y+ r: M) a$ n阿帕奇发表于 2012-5-18 15:45 http://www.3dportal.cn/discuz/images/common/back.gif

其实我觉得都有些重复，比如一套图纸10张。那么你会从第几张第几张一张张查好，看是否缺哪张。一般从从明细栏里就可以得知，哪些部分有图纸。还有有的公司存档的时候要求图纸幅面从大到小，这样你编页的时候只能手工处理

licoolicoo · 发表于 2012-5-18 16:02:30

如果bom表中可以开关成相关的链接“共几张，第几张”就好了。这个二次开发能不能做到

NC@jiang@nan · 发表于 2012-5-18 16:20:40

对于solidworks而言这样好解释了。一套图纸，你还有借用的部分呢，怎么让软件统计？" f/ q- K* B- E4 N1 q+ u
阿帕奇发表于 2012-5-18 15:45 http://www.3dportal.cn/discuz/images/common/back.gif

支持此说法。SW是不会知道你这一套图纸里借用了几张图纸新做了几张图纸的。

反正我目前的理解是把它当成一件零件总共有几张图纸的。

hcxxx901127 · 发表于 2012-5-18 21:54:08

SW里的“共张第张”应该和GB的“共张第张”含义不一样

ffda · 发表于 2012-5-19 09:24:59

本帖最后由 ffda 于 2012-5-19 09:27 编辑

SW里的“共张第张”应该和GB的“共张第张”含义不一样
1 Q5 ~, e, j# Z8 bhcxxx901127 发表于 2012-5-18 21:54 http://www.3dportal.cn/discuz/images/common/back.gif

为什么不一样？它的级别比GB还要高？

这个不要混淆，除非你的企标级别高于GB，要求按“每套”数量填写。

阿帕奇 · 发表于 2012-5-19 12:15:34

为什么不一样？它的级别比GB还要高？
. {+ Y% n0 n' y8 W+ K7 M2043425* @# j0 ^1 m- K6 y) d7 w
这个不要混淆，除非你的企标级别高于GB，要求按“每套”数量填写。1 H( i/ @- |3 X3 |3 H7 X: `+ F
ffda 发表于 2012-5-19 09:24 http://www.3dportal.cn/discuz/images/common/back.gif

同一图样何解？

阿帕奇 · 发表于 2012-5-19 12:18:40

1、图样的概念：
准确地表达物体的形状、尺寸和技术要求的图，称为图样。（强调：形状、尺寸和技术要求是图样的三要素，缺一不可）
2、机械制图的概念：
在机械工程中使用的图样称为机械图样。机械制图是以机械图样作为研究对象的，即研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。
3、图样的作用
（1）设计者：图样是表达设计者设计意图的重要手段。
（2）制造者：图样是工厂组织生产、制造零件和装配机器的依据。
（3）使用者：是用户通过图样了解产品和结构和性能。
（4）维修者：是通过图样来进行维修的。
4、图样的分类：
（1）立体图（轴测图）
（2）视图

阿帕奇 · 发表于 2012-5-19 12:19:54

个人极为倾向于同一图样多指同一个零件，故sw是对的

ffda · 发表于 2012-5-19 13:48:55

同一图样何解？* u. C" _" t+ I7 P( D
阿帕奇发表于 2012-5-19 12:15 http://www.3dportal.cn/discuz/images/common/back.gif

阿版断章取义了

不是同一图样，是同一“图样代号”，个人理解为同一图号、同一零件、同一部件、同一总成等，比如一个大型设备的总图，其主、俯、侧各视图可以不在同一张图中，这样才出现共几张第几张之说。

阿帕奇 · 发表于 2012-5-19 16:10:14

阿版断章取义了不是同一图样，是同一“图样代号”，个人理解为同一图号、同一零件、同一部件、同一总成等，比如一个大型设备的总图，其主、俯、侧各视图可以不在同一张图中，这样才出现共几张第几张之说。 ...3 |+ \& K" e/ P0 z! D
ffda 发表于 2012-5-19 13:48 http://www.3dportal.cn/discuz/images/common/back.gif

那我们理解的还是一样，就不能理解为一套装配体图纸内有多少张零件图，每张零件图是第几张。

w_hs1 · 发表于 2012-5-19 16:51:36

本帖最后由 w_hs1 于 2012-5-19 16:52 编辑

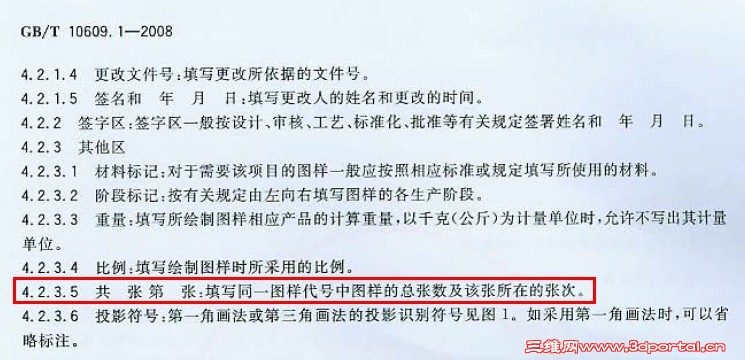

ffda 朋友的理解完全正确，与国家标准的相关表述完全一致。楼主的理解是不正确的，可能是有些单位对标准的理解有出入，致使在该单位中工作的朋友产生了误解。
若以楼主的要求可以这样想像一下，如果你的整套图纸中间添加或减少一张图纸，难道你要将全部图纸的共几张和第几张全部更改一遍吗？

NC@jiang@nan · 发表于 2012-5-19 21:00:00

阿版断章取义了不是同一图样，是同一“图样代号”，个人理解为同一图号、同一零件、同一部件、同一总成等，比如一个大型设备的总图，其主、俯、侧各视图可以不在同一张图中，这样才出现共几张第几张之说。 ...* |6 e- v5 Y' r# y) y Z. w
ffda 发表于 2012-5-19 13:48 http://www.3dportal.cn/discuz/images/common/back.gif

同一图样代号，不是指同一个零件或者同一个组件吗？难道贵公司同一个代号还分配给好几个零件的吗？

个人理解，同一图样代号，应该就是指的同一零件或者同一部件吧

NC@jiang@nan · 发表于 2012-5-19 21:02:41

ffda 朋友的理解完全正确，与国家标准的相关表述完全一致。楼主的理解是不正确的，可能是有些单位对标准的理解有出入，致使在该单位中工作的朋友产生了误解。
2 x" M& e8 E9 ^+ ^! I2 L% z5 S若以楼主的要求可以这样想像一下，如果你的整套图纸中间 ..., E3 Y- G+ t; e' B7 s9 x6 ^
w_hs1 发表于 2012-5-19 16:51 http://www.3dportal.cn/discuz/images/common/back.gif

是的。照楼上理解不同的人的思路，如果图纸只要出现一细节部分的更改，添加删除了一个小小的零件，那么整套设备下的图纸的“共几张”这里就肯定要全部更改，那所有的图纸要全部出图全部更改，然后还要出相应的更改单通知各相关业务部门吗？

erjsi · 发表于 2012-5-21 11:08:36

阿版断章取义了不是同一图样，是同一“图样代号”，个人理解为同一图号、同一零件、同一部件、同一总成等，比如一个大型设备的总图，其主、俯、侧各视图可以不在同一张图中，这样才出现共几张第几张之说。 ...1 ^) N: f: z5 w7 c6 ]4 a
ffda 发表于 2012-5-19 13:48 http://www.3dportal.cn/discuz/images/common/back.gif

这个说法我赞成。我一直都是这么干的，

阿帕奇 · 发表于 2012-5-21 13:04:26

说穿了就是对同一个东西，用几张图纸表达的事情，而不是同一个东西拆成多少个零件，然后为每张零件画图所产生的总图数和每个零件图占总图的第几张

hbwalter · 发表于 2012-5-21 13:50:18

日常工作中还是以理解为一套图纸总页数为多
