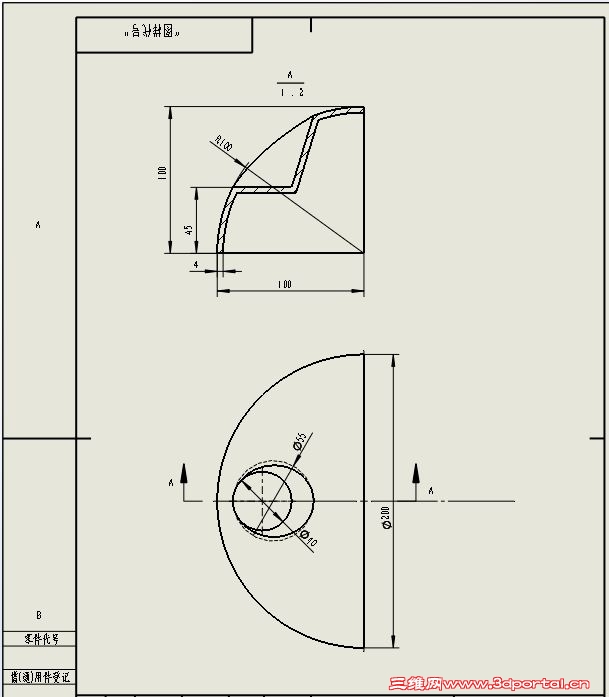

请问这个图怎么画？

oypopen · 发表于 2012-5-9 15:04:33

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请大家帮忙看看，顺便贴个附件学习下，谢谢！
PS：我的是2007版本的

gld123 · 发表于 2012-5-9 15:19:51

零件2.rar (93.26 KB, 下载次数: 20)

gld123 · 发表于 2012-5-9 15:24:05

本帖最后由 gld123 于 2012-5-9 15:26 编辑

零件2.rar (129.65 KB, 下载次数: 42)

oypopen · 发表于 2012-5-9 15:34:03

谢谢gld123的热心帮助！不过我的SW2007打不开，有低版本的吗？

仿真 · 发表于 2012-5-9 19:26:58

老兄，你提供的图至少另外一个视图，而且尺寸不完整，我只能帮你到这种地步了！

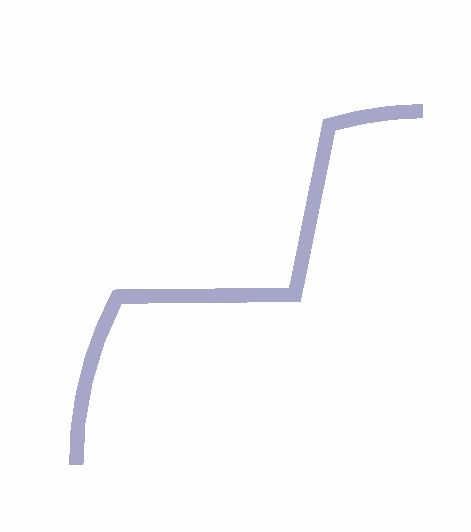

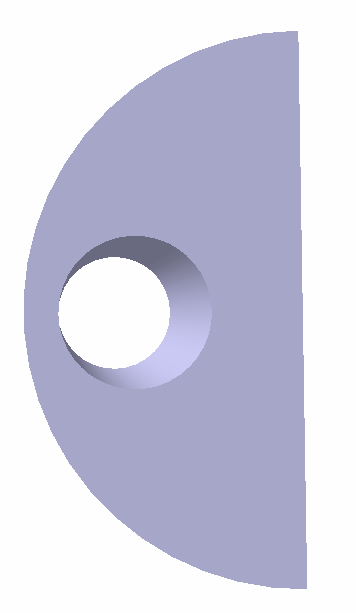

Part1.zip (4.46 KB, 下载次数: 2)

wnhysy · 发表于 2012-5-9 22:11:03

比较怪，可能理解的不对。做出来的东西投影跟给定的二维图纸不一致，不一致处有1.主视图上的相关线，似乎不应该还是完整圆弧；2.俯视图上φ５５如果是投影出来的，那是怎么成形的呢？

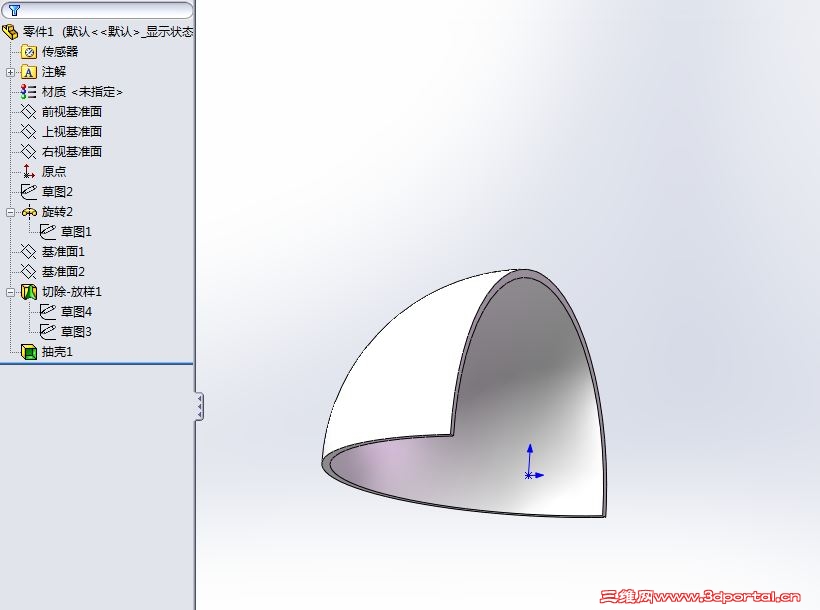

我的作图步骤如下

主视图

主题旋转成形

放样切除

两侧抽壳

工程图

wnhysy · 发表于 2012-5-9 22:15:33

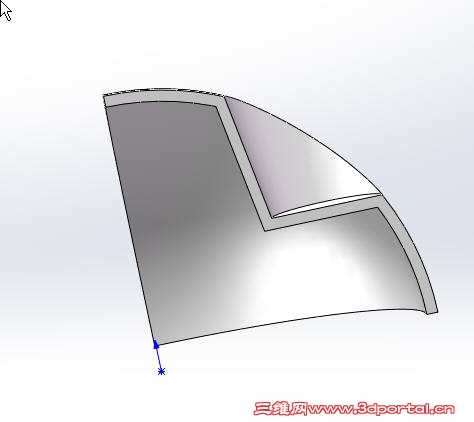

本帖最后由 wnhysy 于 2012-5-9 22:52 编辑

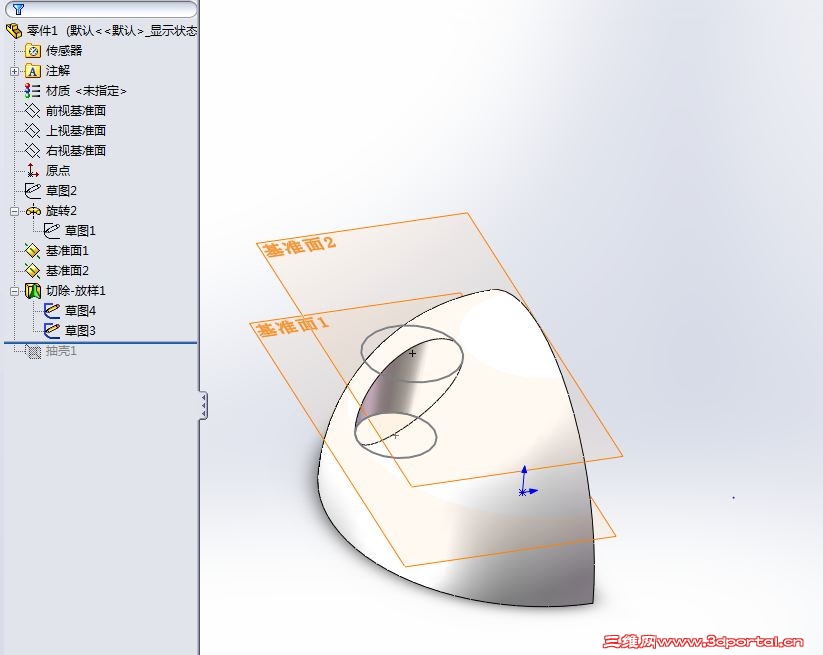

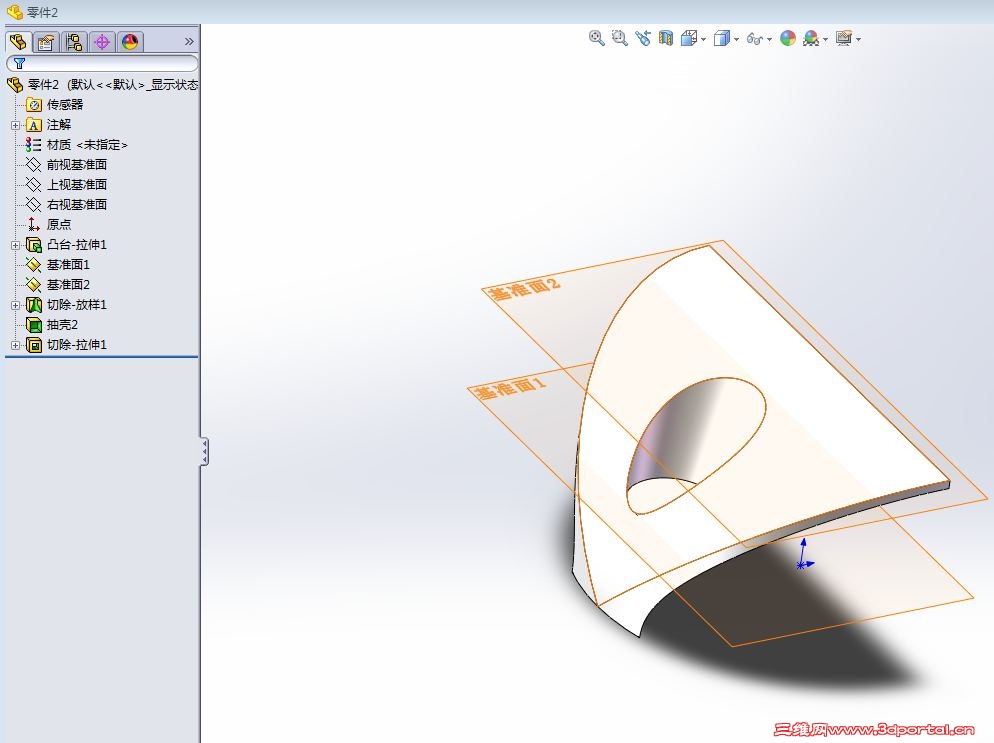

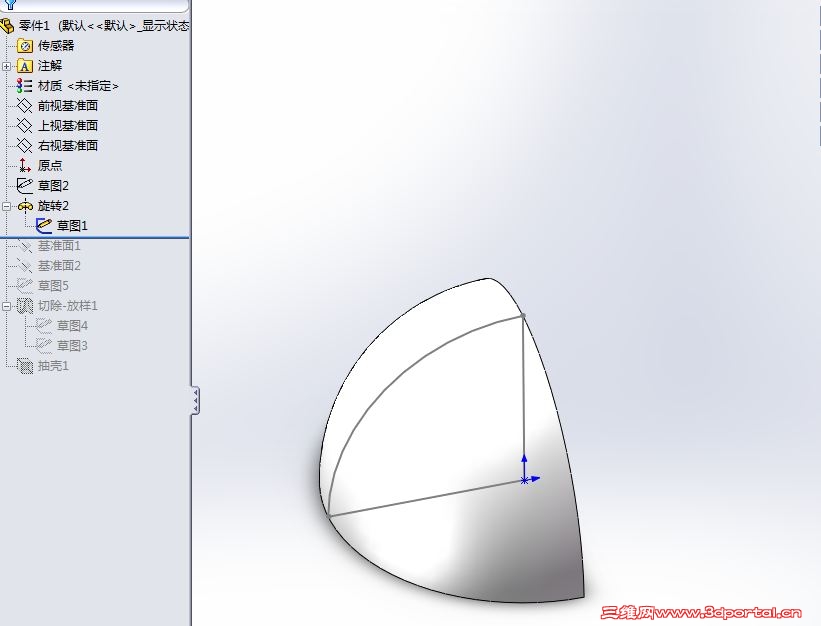

刚开始还以为是主体旋转后放样切除再抽壳，谁知道按这个步骤(step1～5)做出来的工件的工程图明显与给定图纸不一致啊：主视图上R100圆弧明显不是完整的；俯视图上φ55的圆咋弄出来的？

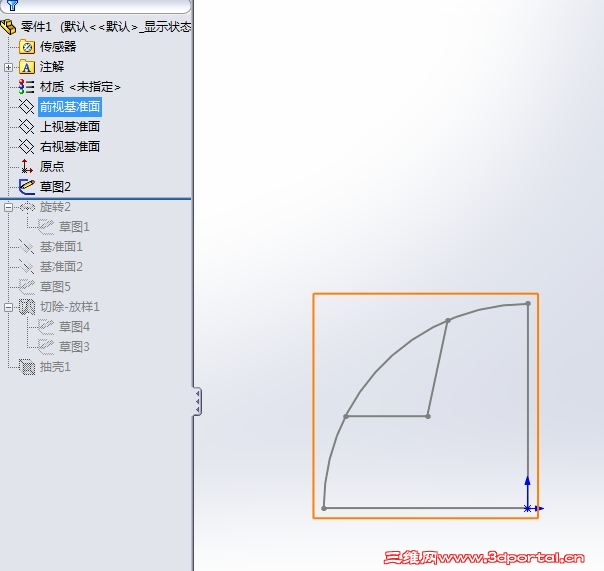

又想了想，出来了step6的实体，能与主视图相符，但与俯视图φ55不符。

qixian.123 · 发表于 2012-5-9 22:16:40

学习了，制图好家伙

l550950817 · 发表于 2012-5-9 22:22:20

学习“”“”“”“”“”“”“

qq625267377 · 发表于 2012-5-10 09:14:31

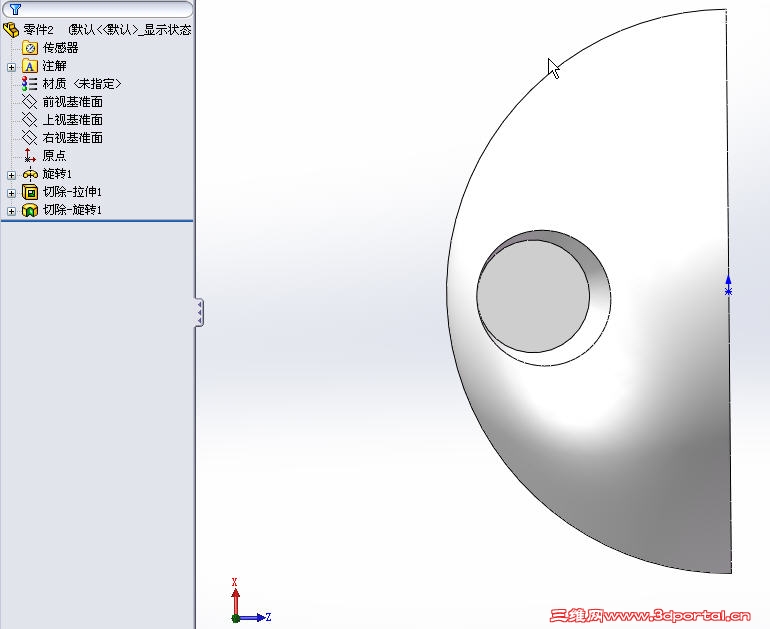

本帖最后由 qq625267377 于 2012-5-10 09:29 编辑

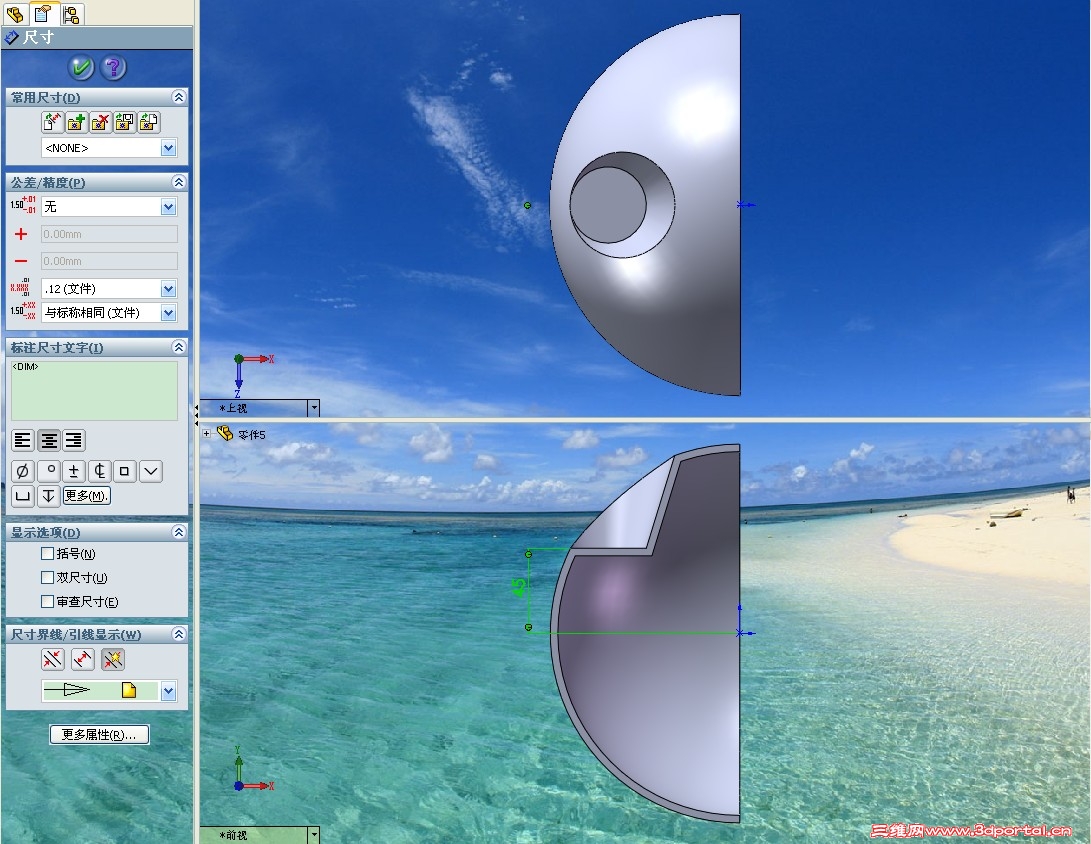

把放样改成旋转切除应该就可以了，旋转轴就是垂直小圆，并通过小圆圆心

tkaycn · 发表于 2012-5-10 09:18:39

gld123作法简单明了

oypopen · 发表于 2012-5-10 09:43:03

本帖最后由 oypopen 于 2012-5-10 09:50 编辑

非常感谢gld123、仿真、wnhysy和qq625267377 的热心帮助，我的图示是有点问题，主视图上R100圆弧应该不是完整的，但是俯视图上φ55是有这个要求。wnhysy把放样改为旋转切除再抽壳，就可以达到那个效果，原来是我们都想复杂了。不过想问下，如果不利用抽壳的功能，可以直接画吗？毕竟有些复杂曲面的图很难用到抽壳的。

oypopen · 发表于 2012-5-10 16:29:12

错了...暂时还没有一个画正确。无论旋转切除和放样切除，俯视图上的φ55保证不了圆度。继续请教。

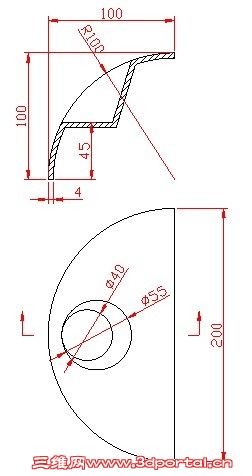

PS：图示里的主视图的R100在缺口那一段不是圆的，即不是R100。

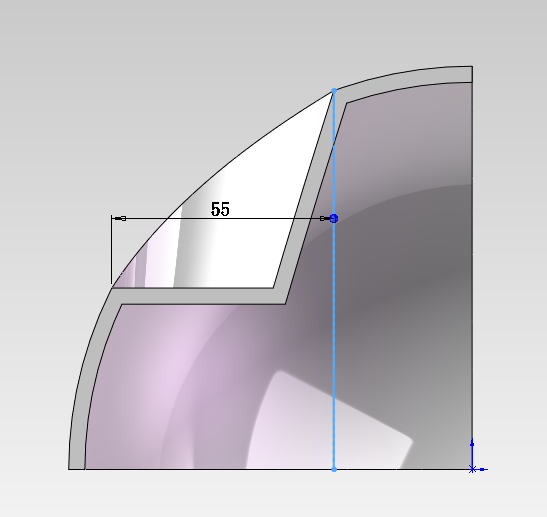

dankai · 发表于 2012-5-10 17:29:51

1.rar (144.71 KB, 下载次数: 3)

wnhysy · 发表于 2012-5-10 21:16:03

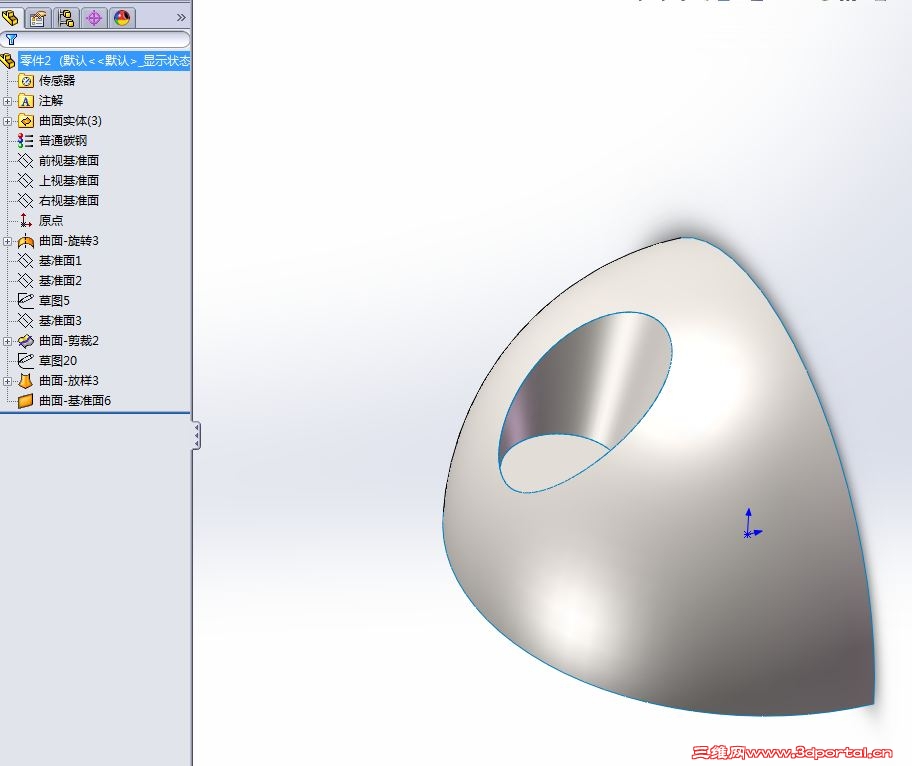

正尝试用曲面来建模，但是新学曲面，只是建立了外轮廓曲面，不知道怎么加厚，倒角也倒角不上。

仿真 · 发表于 2012-5-10 21:32:25

你提供的尺寸和视图不够完整，如果按照现在的尺寸可以有N多种做法！

sunrays110 · 发表于 2012-5-11 00:09:29

保证55的圆我倒是做好了，结果里面的小圆又不圆了！

oypopen · 发表于 2012-5-11 08:05:08

是啊，曲面能做，但是无法加厚，那些面也缝合不了。其他的做法又使得40和55的圆不能同时保证。这是什么难题吗？为什么还没能解决呢...

oypopen · 发表于 2012-5-11 08:20:55

曲面的话暂时只能做到这步了，还没加厚，那位高手帮忙看看..谢谢

sunrays110 · 发表于 2012-5-11 13:26:11

这个图可以发现，加厚后很多地方会出现交叉，我的想法是用等距曲面慢慢做。
昨晚试了下，应该可行，但关键是相互的剪裁很麻烦，也不知是不是我软件的原因，有些面会变样，呆会有时间继续。

oypopen · 发表于 2012-5-11 14:12:02

是啊，那怕是用上等距曲面再慢慢修改，估计也很难说。呆会再试试

sunrays110 · 发表于 2012-5-11 21:42:13

本帖最后由 sunrays110 于 2012-5-11 21:58 编辑

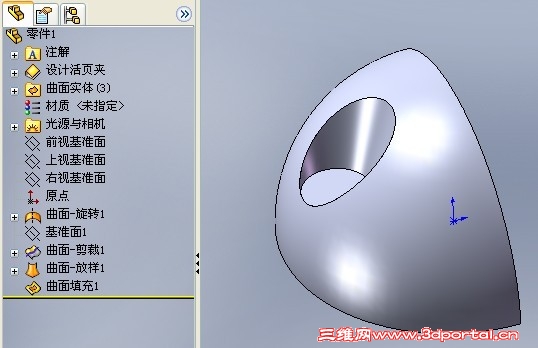

搞定了，哈哈。

零件1.rar (233.5 KB, 下载次数: 29)

oypopen · 发表于 2012-5-12 08:02:21

晕，我的2007打不开。公司电脑太差了，装不了高级版本

wnhysy · 发表于 2012-5-12 08:29:30

本帖最后由 wnhysy 于 2012-5-12 11:28 编辑

搞定了，哈哈。
* K' T4 n3 L) T5 [3 b- F2039861( l9 c6 e- R. n/ X% ~" H( \- k

3 P; F2 x1 a( H: L% L, S- [, J% RPS:12版的哦。
4 T9 @ W2 A$ o* j. { v5 X9 Dsunrays110 发表于 2012-5-11 21:42 http://www.3dportal.cn/discuz/images/common/back.gif

下载了学习学习

可惜多了条分型线啊

renyu618 · 发表于 2012-5-12 08:55:10

12的版本太高，打不开……
