振动盘的画法？

长虹贯日 · 发表于 2012-5-8 11:23:57

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由长虹贯日于 2012-5-8 13:51 编辑

请问各位高手振动盘是怎么画出来的！最好是能提供一下3D档，学习一下！
谢谢！

xdzscr · 发表于 2012-5-8 11:38:04

2011版本不知道你开的出来不。备份时STEP格式。

振动盘.rar (1.23 MB, 下载次数: 1755)

gld123 · 发表于 2012-5-8 12:20:46

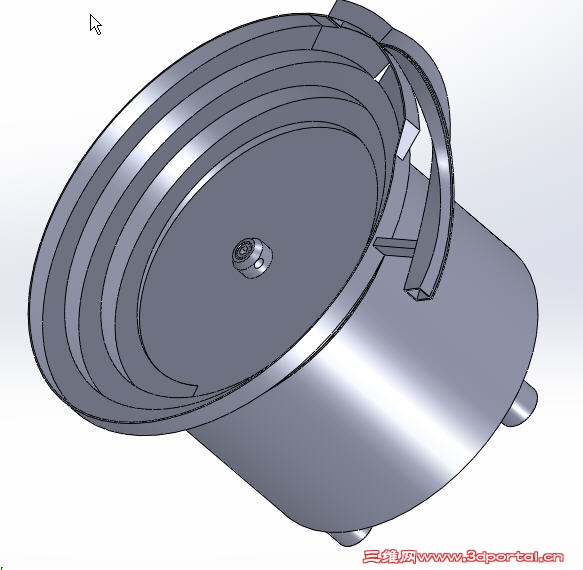

我帮二楼贴图。顺便问一句这是干什么用的，原理是什么

长虹贯日 · 发表于 2012-5-8 13:50:21

本帖最后由长虹贯日于 2012-5-8 13:54 编辑

谢谢xdzscr提供图档，可以打开（画这个还是真的挺麻烦的），十分感谢，向您学习了：
还要谢谢gld123，顺便贴上百度对振动盘的定义和工作原理：
振动盘是一种自动组装机械的辅助设备，能把各种产品有序排出来，它可以配合自动组装设备一起将产品各个部位组装起来成为完整的一个产品。
基业振动盘的工作原理：　　振动盘料斗下面有个脉冲电磁铁，可以使料斗作垂直方向振动，由倾斜的弹簧片带动料斗绕其垂直轴做扭摆振动。料斗内零件，由于受到这种振动，而沿螺旋轨道上升，直到送到出料口。其工作目的是通过振动将无序工件自动有序定向排列整齐、准确地输送到下道工序。　　振动盘的应用行业：　　基业振动盘广泛应用于电子、五金、塑胶、钟表业、电池、食品、连接器、医疗器械、医药、食品、玩具、文具、日常用品的制造等各个行业，是解决工业自动化设备供料的必须设备。振动盘除满足产品的定向排序外还可用于分选、检测、计数包装等，是一种现代化高科技产品。

xdzscr · 发表于 2012-5-8 14:29:01

谢谢xdzscr提供图档，可以打开（画这个还是真的挺麻烦的），十分感谢，向您学习了：5 r# x, r( P+ q6 Q1 ?! u
还要谢谢gld123，顺便贴上百度对振动盘的定义和工作原理：. Z$ y8 l" ~1 u+ J2 N+ n- V: x
振动盘是一种自动组装机械的辅助设备，能把各种产品有序排出来，它可 ...) |& m! o: L9 a* B
长虹贯日发表于 2012-5-8 13:50 http://www.3dportal.cn/discuz/images/common/back.gif

好吧我也是伸手党。这个是在论坛找的具体地址忘记了。

NC@jiang@nan · 发表于 2012-5-8 19:22:44

是STP格式的？有没有SW格式的呢？

仿真 · 发表于 2012-5-8 20:45:32

这玩意是干什么用的啊，我还是第一次见过

hongwei_1987jp · 发表于 2012-5-8 22:26:28

一般都是用在微小的电子部件等，将一些部件放在振动盘里，部件受振动后，沿着边缘的螺旋槽振动盘旋。
在边缘己处装上传感器，传感器能够感应到到的，就是要的排列方向，感应不到的部件用气，把方向不对的，吹出螺旋槽，这样，到出口的，都是按照一个方向出来的。
在出口处，一般都有包装袋的传动带，一个一个包装起来，传送给下一个自动工序。

hero522 · 发表于 2012-5-8 22:39:46

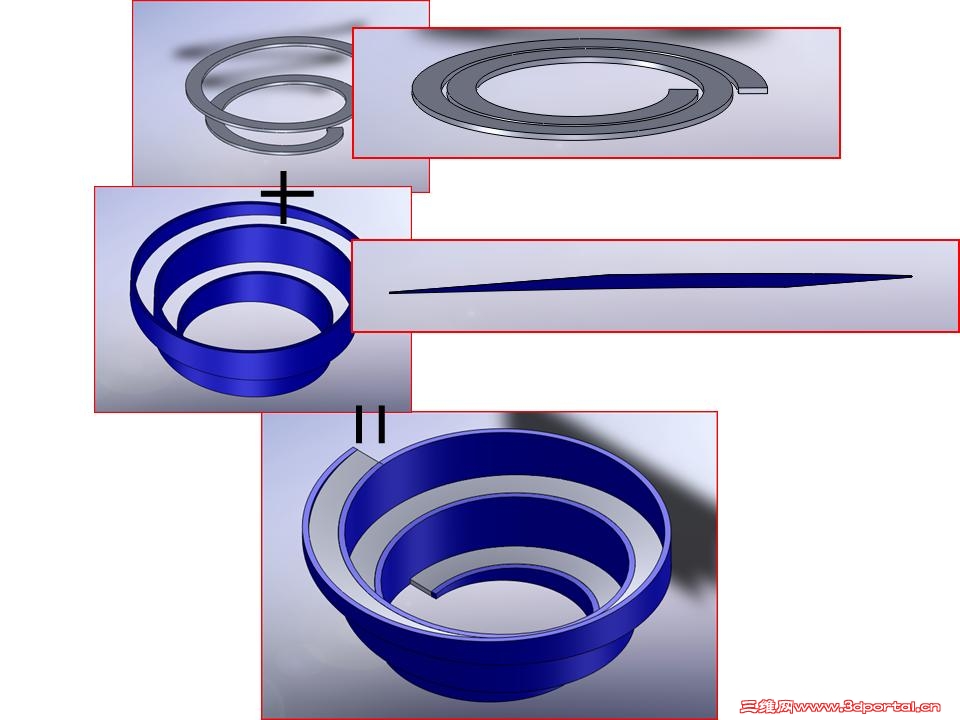

版金組合件

sw2008

新增資料夾.zip (734.79 KB, 下载次数: 446)

JK_Ronin · 发表于 2012-5-9 09:18:26

受教，用的很多

xdzscr · 发表于 2012-5-9 15:04:00

6# NC@jiang@nan
有源文件的，版本是SW2011怕大家打不开才弄个STEP格式的。

yang198910204 · 发表于 2012-7-9 22:07:07

求源文件啊，，版本不怕高啊

yuchenchuangen · 发表于 2012-7-10 08:06:23

是好东西，但内腔没画电磁铁装配，有点小遗憾

lai5689412 · 发表于 2012-7-10 09:02:40

提示: 作者被禁止或删除内容自动屏蔽

zhqlmy7273 · 发表于 2012-7-10 12:44:46

不错的！！！！！！！！！！！！！

果123 · 发表于 2012-7-10 21:11:00

{:strong:}

yingjixiaoyu · 发表于 2012-7-11 08:18:14

提示: 作者被禁止或删除内容自动屏蔽

wwl970 · 发表于 2012-7-11 12:15:25

下了见识一下

lixfmai · 发表于 2012-7-18 15:59:17

我也画画看

狐狸 · 发表于 2012-7-18 17:07:46

卖螺钉铆钉的用的多，加上光电计数器打包用，很爽；

1003325069 · 发表于 2012-7-18 21:23:32

好玩的东西，有机会可以学习一下的

爱1问2 · 发表于 2012-7-19 08:51:05

xdzscr 发表于 2012-5-8 11:38 static/image/common/back.gif
/ u$ [+ x" _1 J$ v8 _4 w5 L! U2011版本不知道你开的出来不。备份时STEP格式。

我下了，可是打不开你这是什么版本的呀。

ylh3527 · 发表于 2012-7-19 13:29:23

我们公司也有这种机器做五金的主要达到筛选有序源文件啊

jah_cad · 发表于 2012-8-15 16:03:04

像这样的讨论我们论坛实在是太少了点

huodeidei · 发表于 2012-8-15 16:38:42

:victory:....
