如图如何标注出来的？

HNchltly · 发表于 2012-5-4 15:58:24

您需要登录才可以下载或查看，没有帐号？注册

x

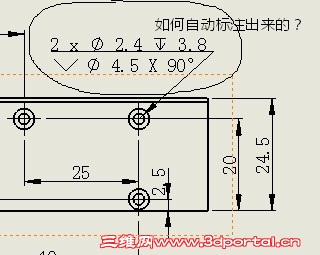

如图这样的标注在SW中是如何自动标注出来的？

大地勇士 · 发表于 2012-5-4 16:48:05

首先你要用异形孔向导生成沉头孔，再直接在注释里面点孔标注就行了。

liaozuqing · 发表于 2012-5-4 22:40:31

提示: 作者被禁止或删除内容自动屏蔽

NC@jiang@nan · 发表于 2012-5-5 04:21:16

自动标注出错？你用异形孔打孔时设置对了，会标注错吗？第一次听说自动标注出错手动不出错。而且，SW用智能标注，似乎是标不出文字分别在尺寸线上下两侧的吧？至少我不会，不会是我太菜吧/

liuyong453 · 发表于 2012-5-5 07:23:41

用孔标注工具可搞定

jtcj505 · 发表于 2012-5-9 11:43:20

建模时用异型孔向导（正确设置），生成工程图时用孔标注。
