[推荐] 用中望CAD/CAM绘制可乐罐

[复制链接]
发表于 2012-4-28 15:41:01 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
中望3D2012是一款功能强大的CAD/CAM软件,对于中望3D的初学者,我们可以通过绘制一些简单的东西来练习CAD实体创建,下面我们就以可乐罐的绘制为例来进行学习如何操作CAD/CAM软件。

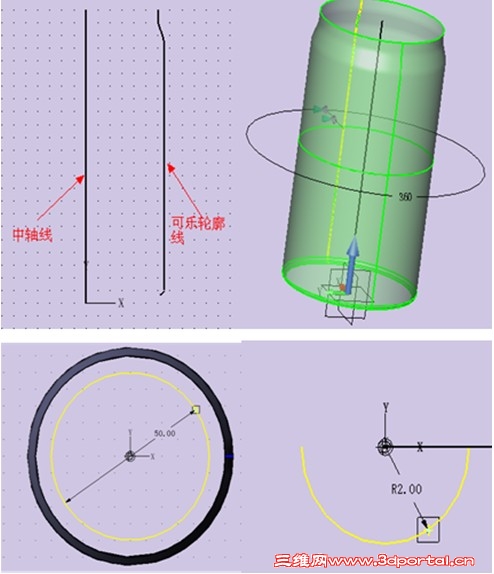

' c5 Z; {* ~. G首先我们创建一个草图,定好中轴线(总高115)和可乐罐的基本轮廓线。然后使用旋转命令让轮廓线绕轴线360度旋转创建出基本轮廓,接着在中轴线底部为中心的平面上画一个大圆(R25),在大圆的边上再画个R2.0的小圆。
- k/ K1 ], u+ [
5 q) A' h8 J' R7 I- `/ K

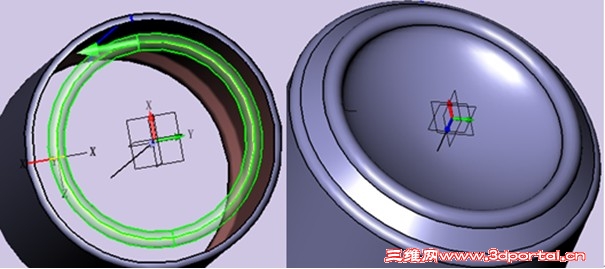

" ^% C3 q/ B) N' a+ K" d1 }然后启用扫掠功能,让小圆沿着大圆扫掠过去,画出底部瓶脚,通过直纹曲面把瓶脚和轮廓缝合起来,通过圆顶功能把底部凹面做出来。& `5 {" E1 x+ _2 |% u7 P8 \8 E
! p; u1 H6 f  o6 y; [9 c2 }6 L! s2 y# ?
, g8 m. p9 |4 E2 u' J

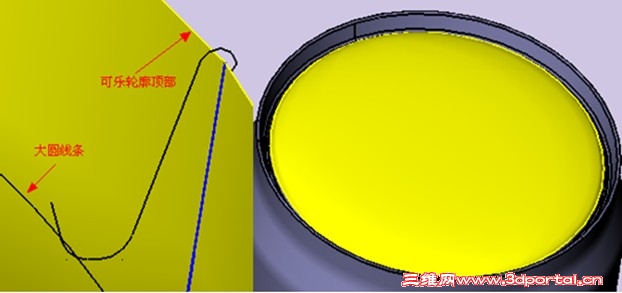

接下来画顶部,先在顶部偏低一点的地方(112mm处)创建一个平面(可将底部平面偏移上来),画一个大圆(R28),然后画个草图勾勒出一个大概的凹槽,再通过旋转命令让凹槽绕轴线360度旋转。以大圆为边界做一个稍稍凸起的圆顶。
7 T  j$ j0 K; \% i+ G- v  X5 K8 d! U6 g$ E9 v
* H& `+ v, z' N# R

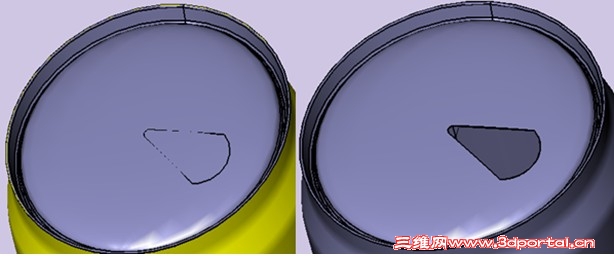

再在顶部画出拉环的轮廓,选中该轮廓进行实体拉伸,用面修剪功能把拉环缺口修剪出来。
. A* D9 C: i( y9 |- F2 M" x; k+ s. d. o' z8 _

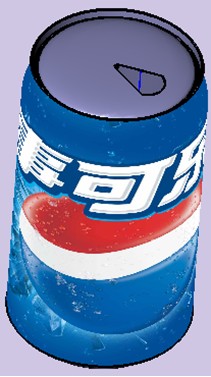

" Y- I+ Z2 S  H/ v0 f9 i最后对可乐罐的主体进行抽壳处理,再通过纹理贴图功能将可乐的标签黏贴到可乐罐上,这样可乐罐就画好了。
. C/ c# K+ |$ P$ e# W

9 O2 q/ ?- G* g8 c, d$ I, X
8 i# m7 \' l4 W; V
通过这个学习例子,大家可以看到中望3D2012是一款易学易用的CAD/CAM软件,随着工业设计发挥的作用越来越大,CAD/CAM软件发挥的作用也越来越大,无论是对产品创新,还是提高设计效率减少生产周期都至为关键,有兴趣的朋友不妨马上下载中望3D2012来学习一下。
