求此零件画法

w596696007 · 发表于 2012-4-25 15:34:11

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 w596696007 于 2012-4-27 14:55 编辑

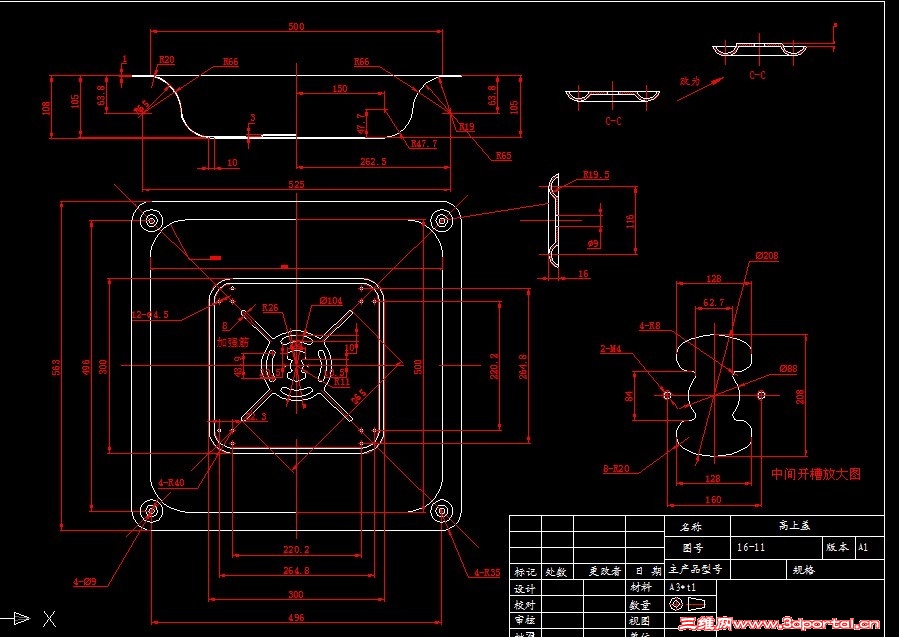

各位技术大佬们！小弟新手，跪求此零件画法！最好是09的SW 未命名.jpg

liu_mafia · 发表于 2012-4-25 15:40:09

看不清楚啊，

大隐于市 · 发表于 2012-4-25 16:12:46

看着可以用钣金成型来做，尺寸数据太模糊。

w596696007 · 发表于 2012-4-25 16:24:32

论坛传不了CAD呀，留个邮箱，发给你们

liusheng30 · 发表于 2012-4-25 16:39:19

CAD图纸压缩一下，传上来

w596696007 · 发表于 2012-4-25 16:45:17

恩

Drawing1.zip (88.77 KB, 下载次数: 74)

w596696007 · 发表于 2012-4-25 16:46:42

嗯，可以了，麻烦大侠们啦！等待中！！！！！

NC@jiang@nan · 发表于 2012-4-25 17:02:11

似乎蛮复杂。我知道应该用钣金做，不过我不会做

tangcarlos3d · 发表于 2012-4-25 18:08:04

矩形拉深件，可先正拉大四方形，再反拉小四方形最后压筋、冲孔、切边。

大隐于市 · 发表于 2012-4-25 20:54:00

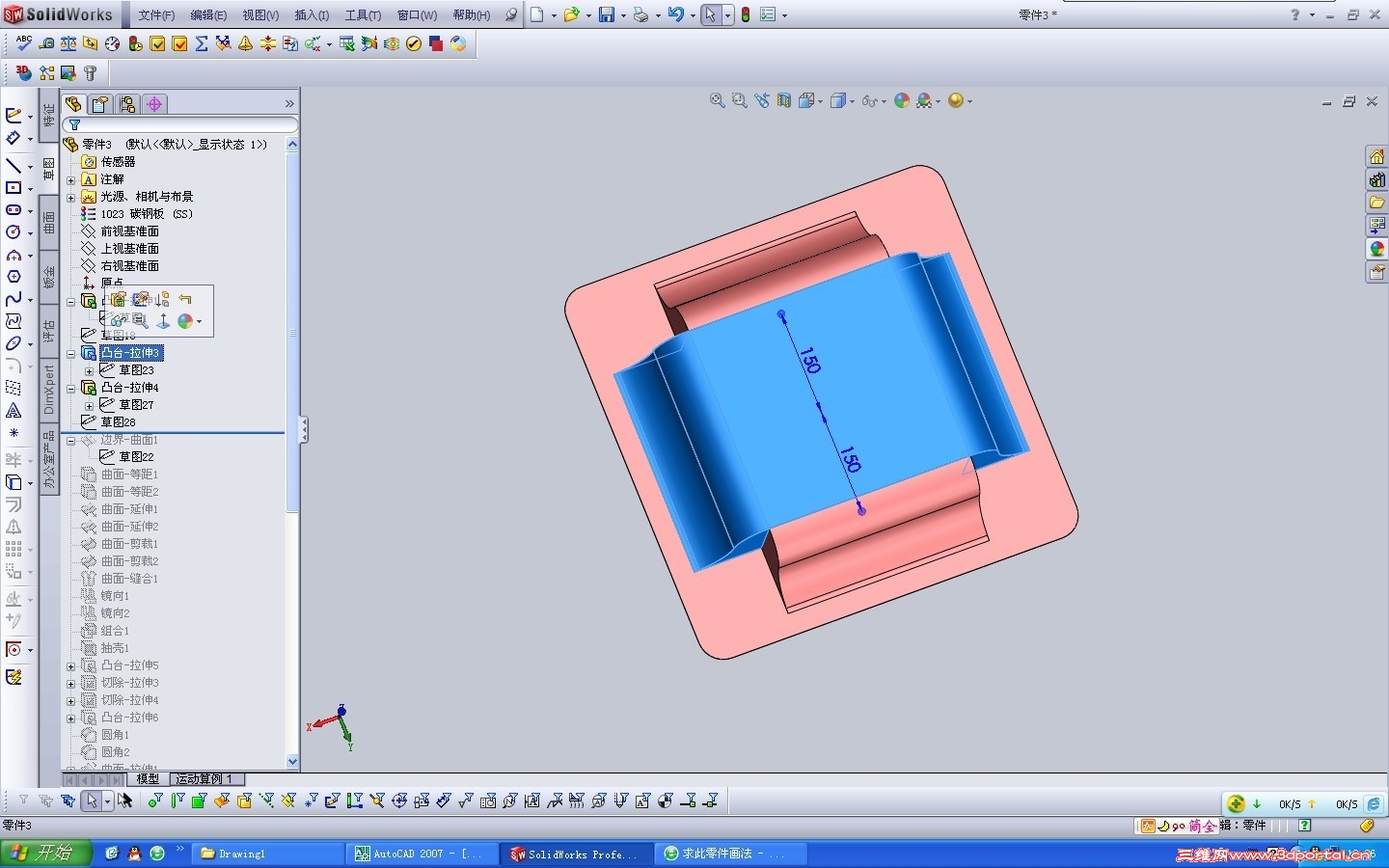

我用SW2010画了一下，没用钣金画。

有比较纠结的地方
1、C-C视图到底是哪个视图？
2、在1mm厚的板上攻M4的螺纹？得先抽孔再攻丝吧？

hongwei_1987jp · 发表于 2012-4-25 21:55:56

本帖最后由 hongwei_1987jp 于 2012-4-25 22:01 编辑

10# 大隐于市

1。应该是外边的4个冲压孔
2。1mm可以攻M4，抽孔功牙最好了

他的图纸也不是很规范

用板金做，要做几个冲压工具的。需要时间

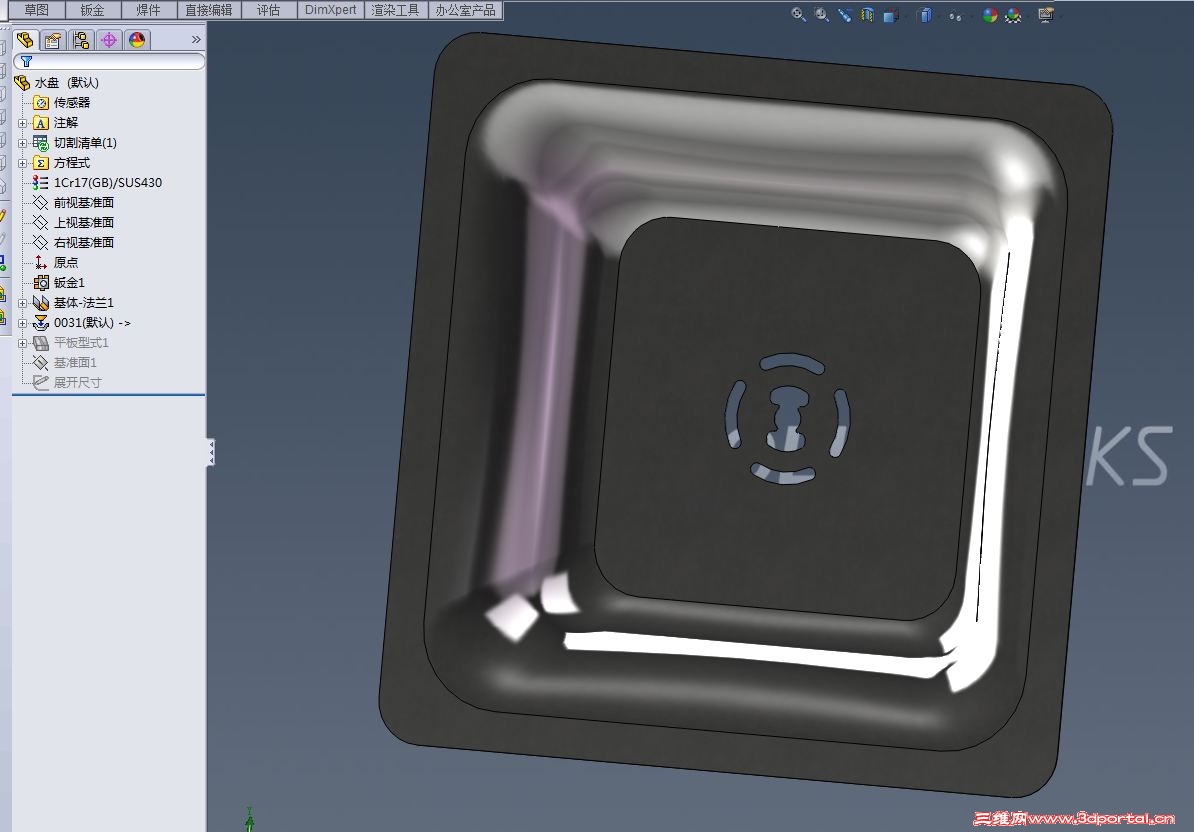

hongwei_1987jp · 发表于 2012-4-25 23:27:30

本帖最后由 hongwei_1987jp 于 2012-4-25 23:49 编辑

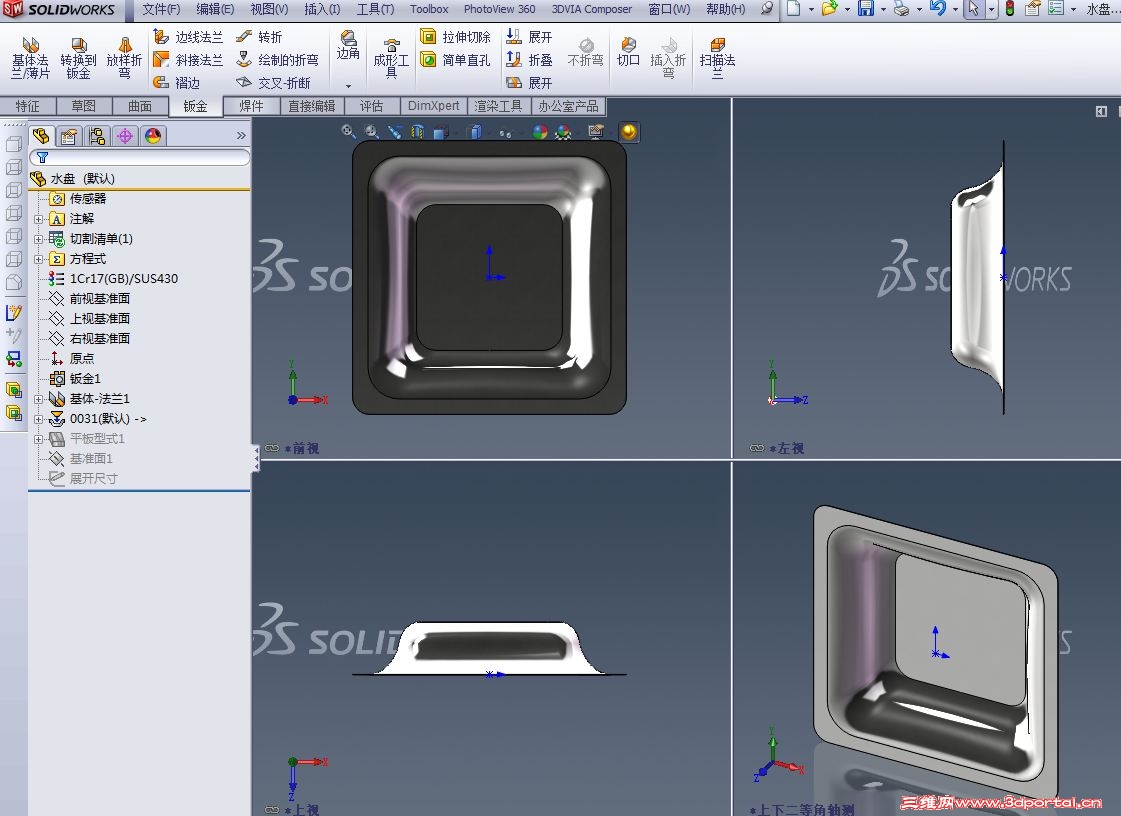

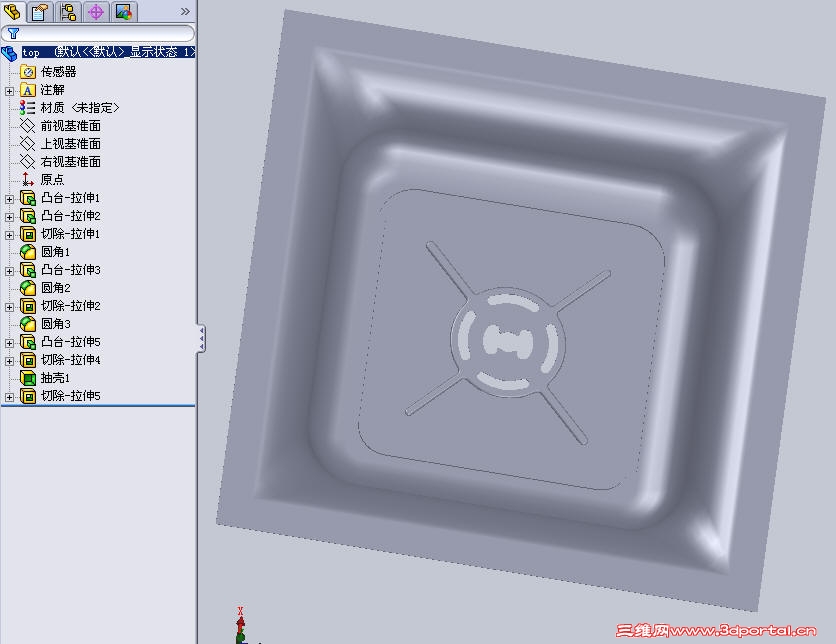

今天先做个外壳

hongwei_1987jp · 发表于 2012-4-26 08:12:02

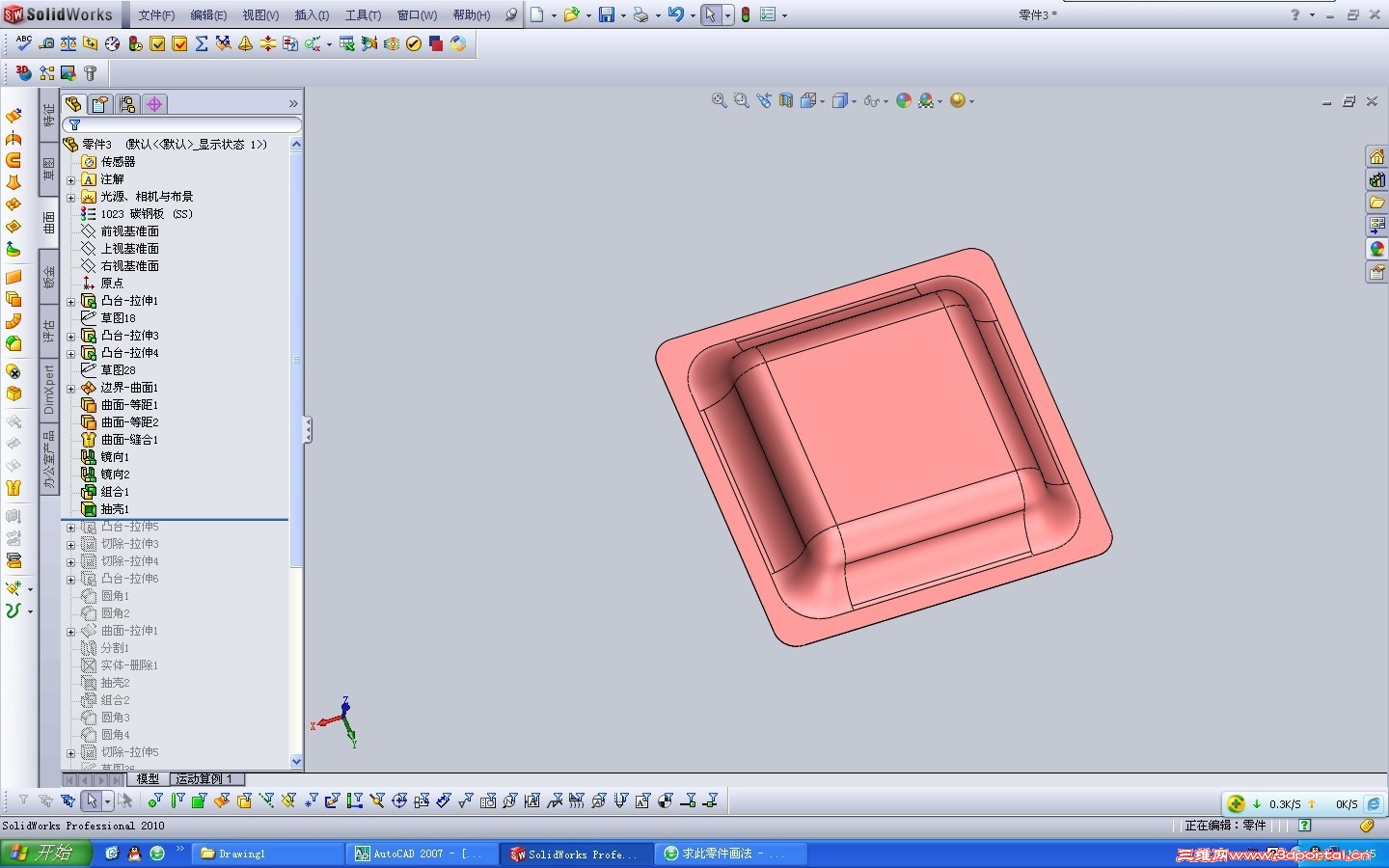

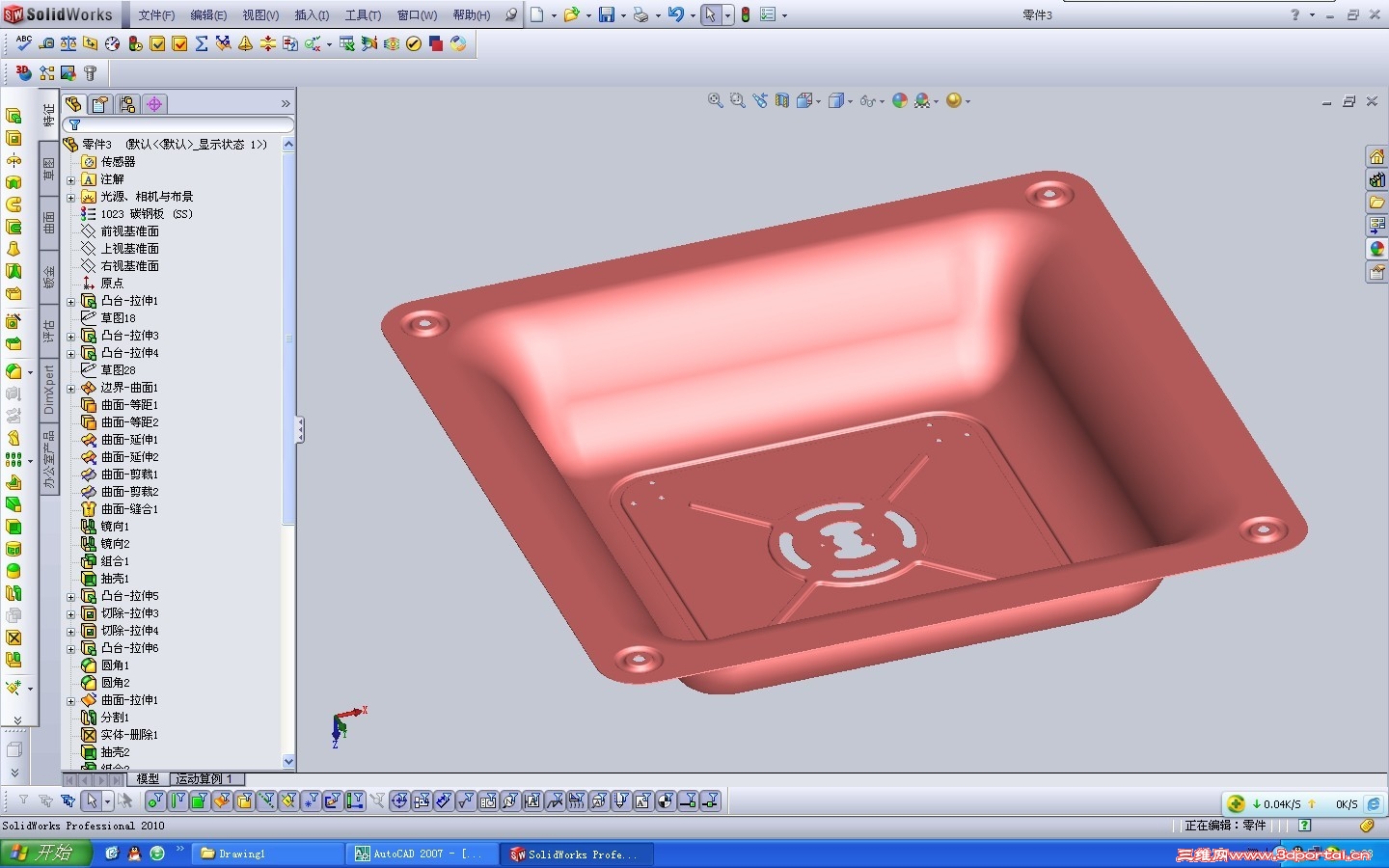

加上了一个成型

w596696007 · 发表于 2012-4-26 08:18:48

有没有源文件呀

liusheng30 · 发表于 2012-4-26 09:56:25

本帖最后由 liusheng30 于 2012-4-26 10:34 编辑

请注意查收，提醒一下，你的局部放大视图上的尺寸都被你按照4倍的比例放大了

w596696007 · 发表于 2012-4-26 12:41:34

晕，打不开，我的是09的呀

w596696007 · 发表于 2012-4-26 12:50:01

你有没有09的呀，我打不开，郁闷！

liusheng30 · 发表于 2012-4-26 13:21:01

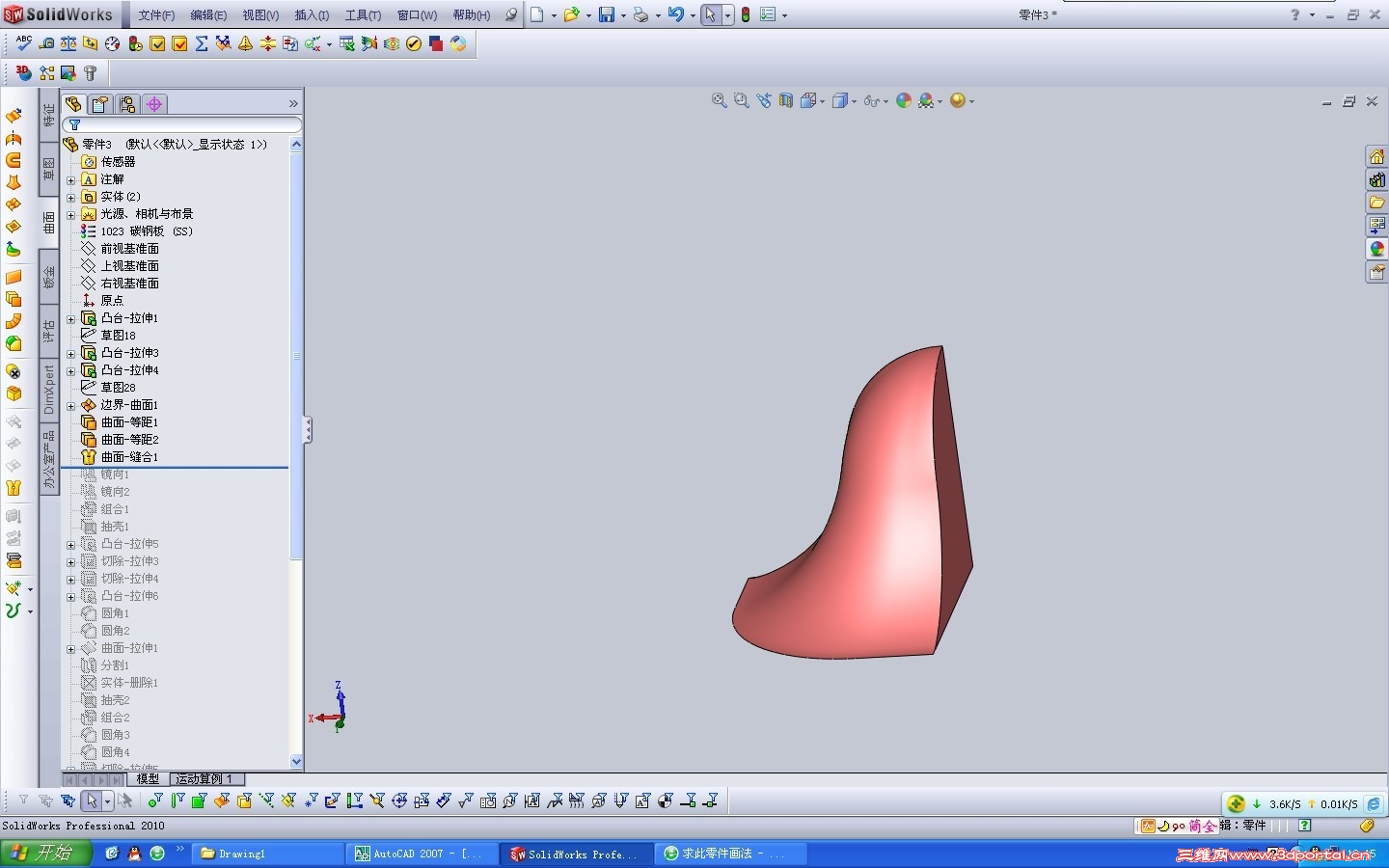

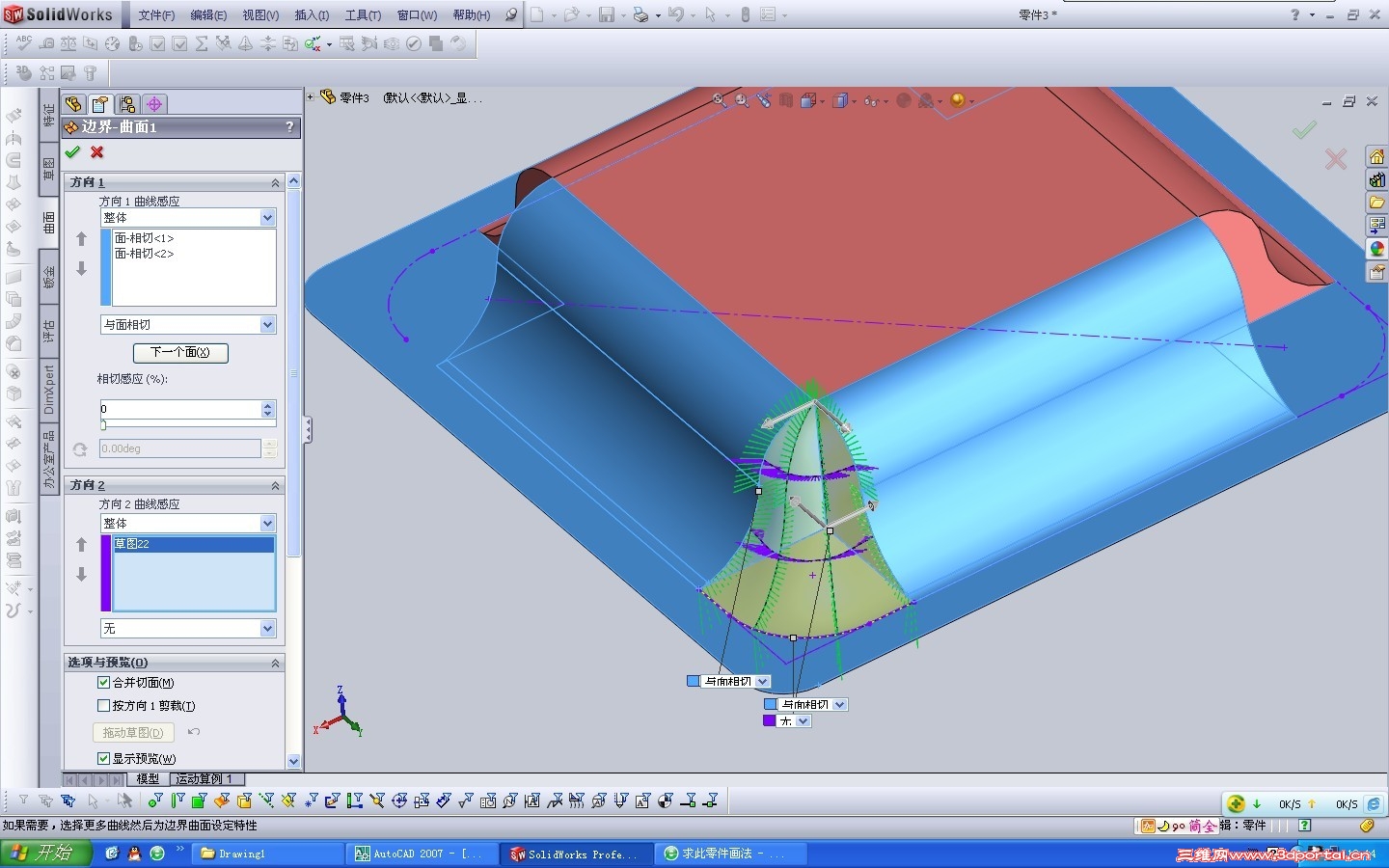

那我转个IGS给你看看吧，再把重要步骤的特征树贴图给你

w596696007 · 发表于 2012-4-26 13:54:06

我想学习这个画法！唉！！！！！郁闷中，不过还是很感谢你，谢谢，你用的是多少的版本呀

w596696007 · 发表于 2012-4-26 13:57:22

我QQ523998435，能加我吗？

liusheng30 · 发表于 2012-4-26 14:20:04

20# w596696007
已申请加了

hongwei_1987jp · 发表于 2012-4-26 15:36:52

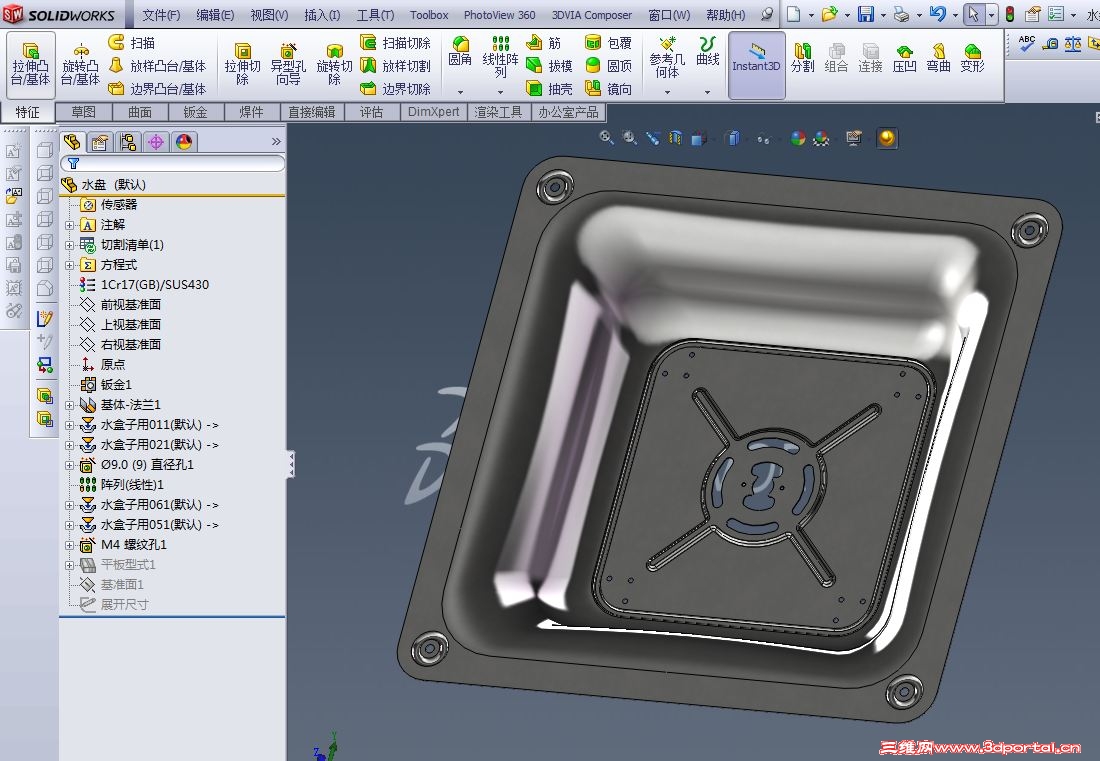

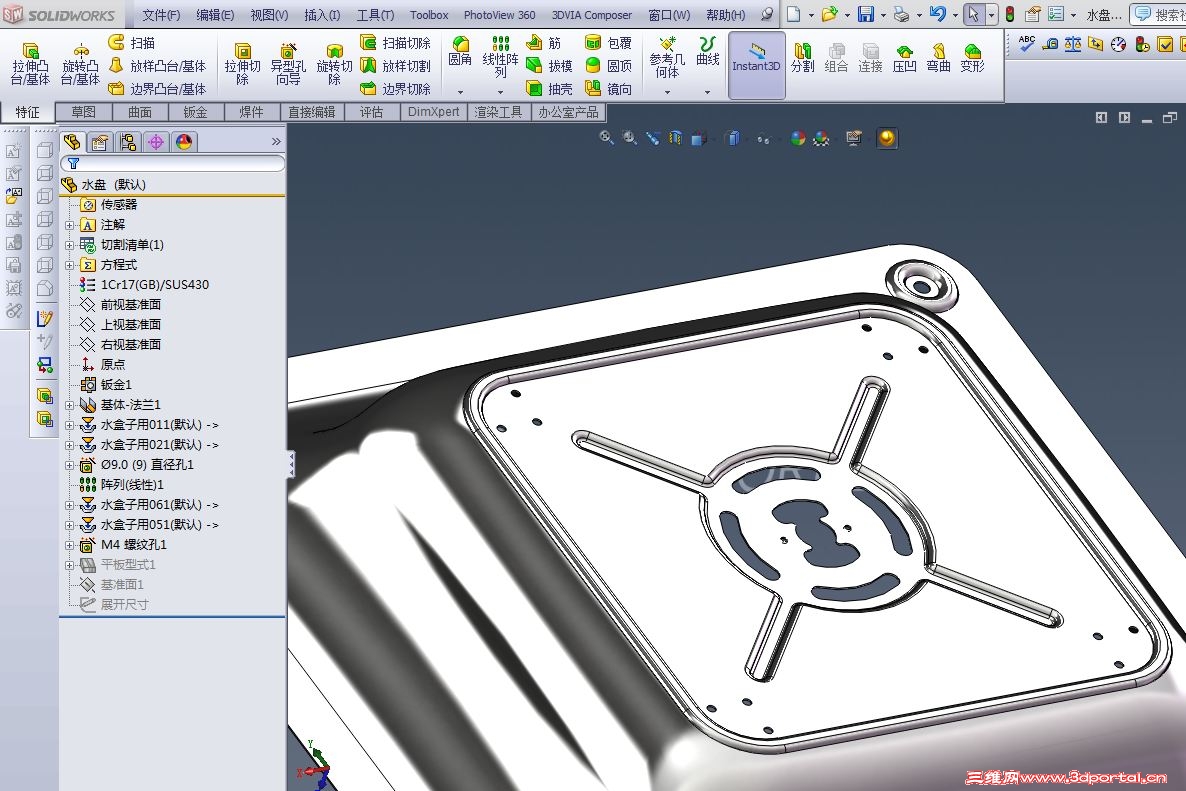

外出回来，加上几个成型。
2012版本


麻吉小亮 · 发表于 2012-4-26 16:33:35

是這樣嗎??
你的2D有錯誤

w596696007 · 发表于 2012-4-26 20:55:32

嗯，是这样的，可以上传SW吗？

hongwei_1987jp · 发表于 2012-4-26 23:14:59

本帖最后由 hongwei_1987jp 于 2012-4-28 22:04 编辑

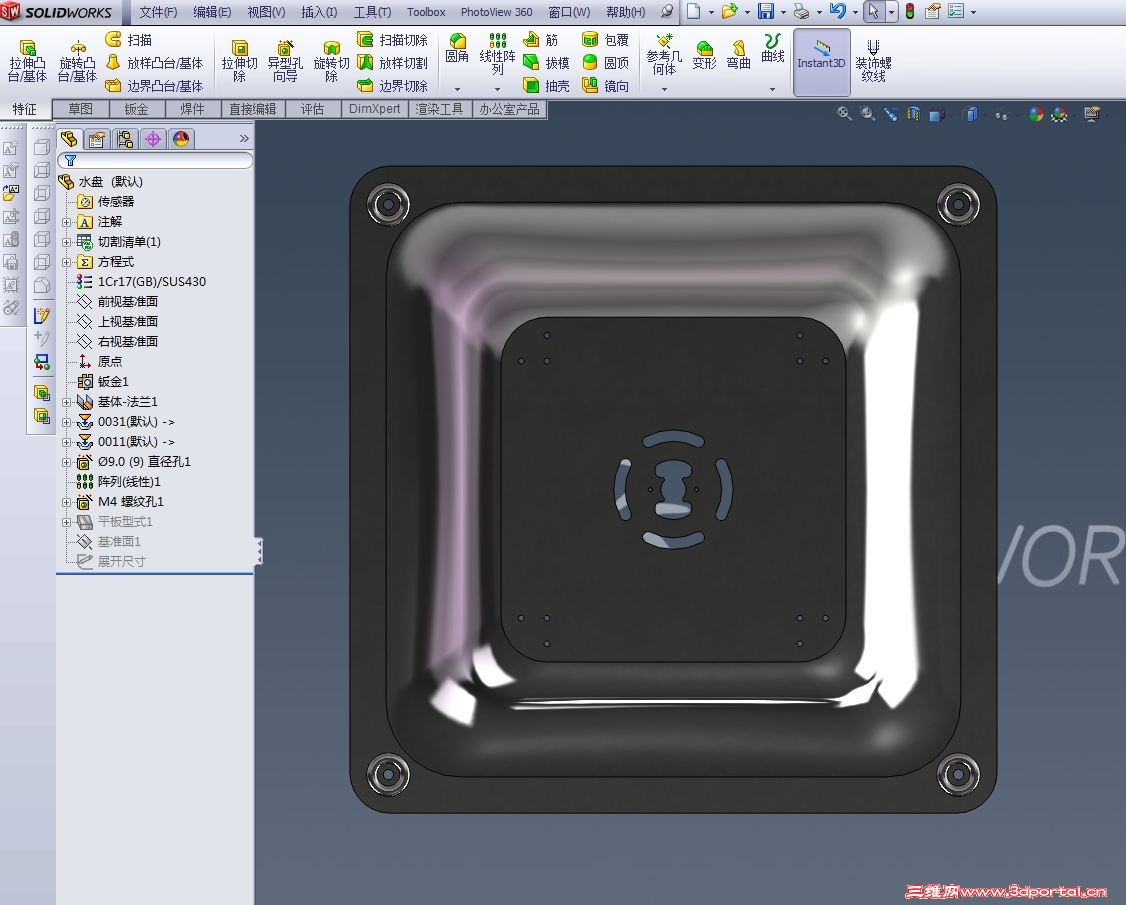

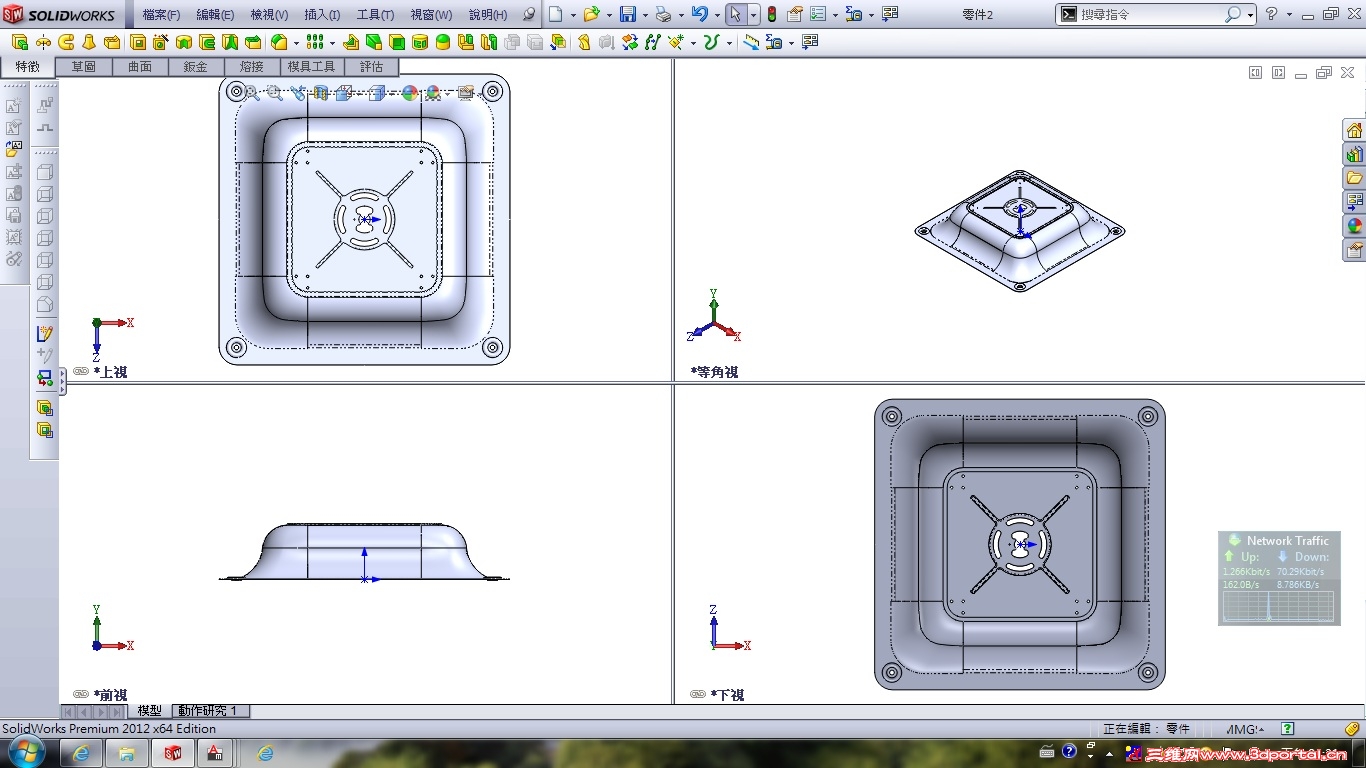

完成了你的模型
