请教中置柜双折边的画法，请高手指点

hnlywcxwl010 · 发表于 2012-4-21 17:34:20

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 hnlywcxwl010 于 2012-4-21 19:09 编辑

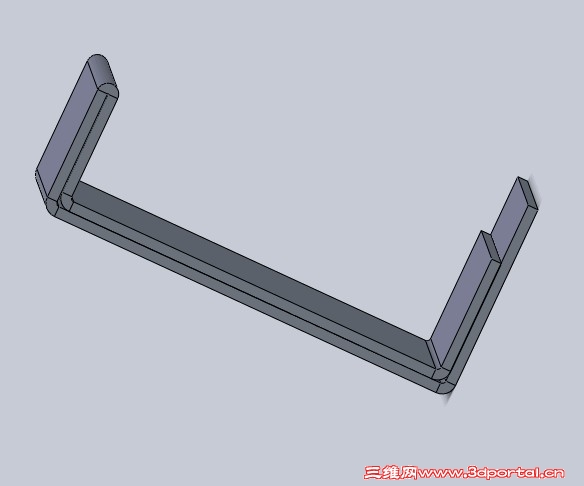

如图这种形式的零件（主要是两个直角的位置），该怎么画出来，我是新学的，请教各位高人，谢谢了

hnlywcxwl010 · 发表于 2012-4-21 20:49:09

求高人指点，谢谢

hnlywcxwl010 · 发表于 2012-4-22 11:12:07

有没有师傅帮帮忙啊，谢谢拉

qiyuezhuifeng · 发表于 2012-4-22 21:42:46

直接绘制草图曲线，然后用钣金模块的基体法兰命令即可，很简单的

qiyuezhuifeng · 发表于 2012-4-22 21:46:14

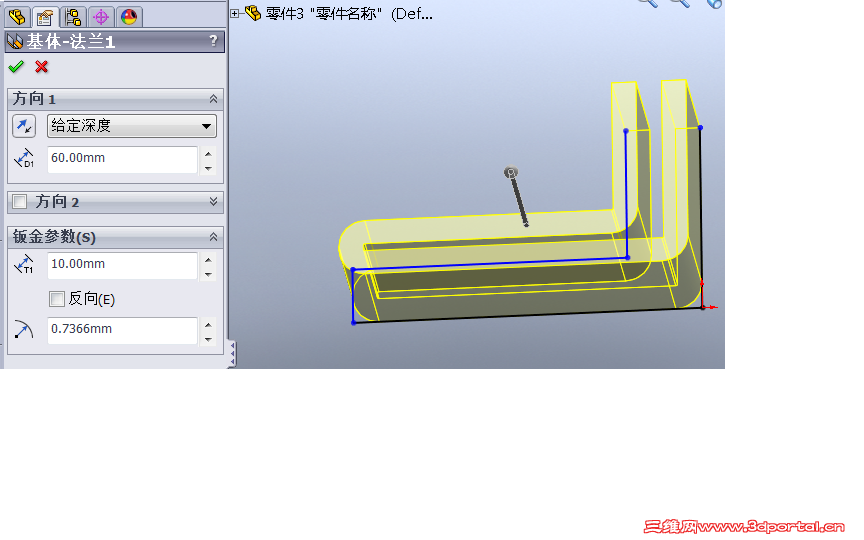

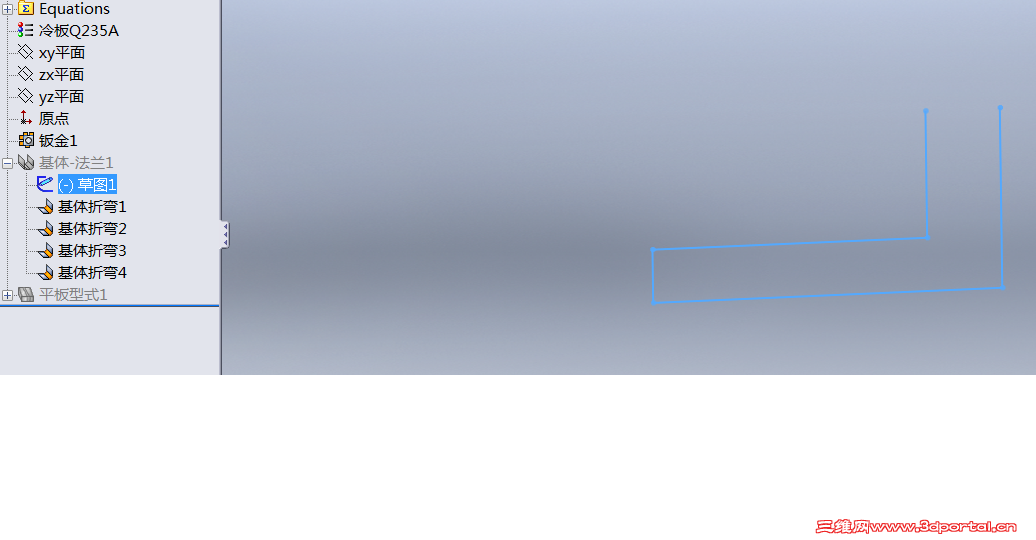

如图

802210 · 发表于 2012-4-23 08:34:32

提示: 作者被禁止或删除内容自动屏蔽

landeyu · 发表于 2012-4-23 12:38:11

关键还是要展开准

NC@jiang@nan · 发表于 2012-4-23 12:44:04

关键还是要展开准0 I4 g; h: A7 |, B+ a* u& B V, z
landeyu 发表于 2012-4-23 12:38 http://www.3dportal.cn/discuz/images/common/back.gif

要展开准，那就包含很多要素了，包括折弯系数之类的，不是你草图画得准展开就会准的

hnlywcxwl010 · 发表于 2012-4-23 13:13:54

本帖最后由 hnlywcxwl010 于 2012-4-23 13:15 编辑

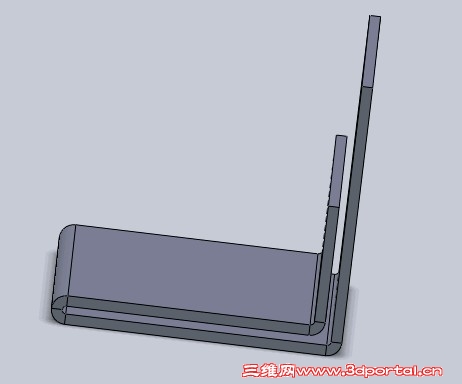

如图，如果画草图然后基体法兰，中间的间隙好大啊，实际加工的时候几乎是没有间隙的

ffda · 发表于 2012-4-23 13:53:26

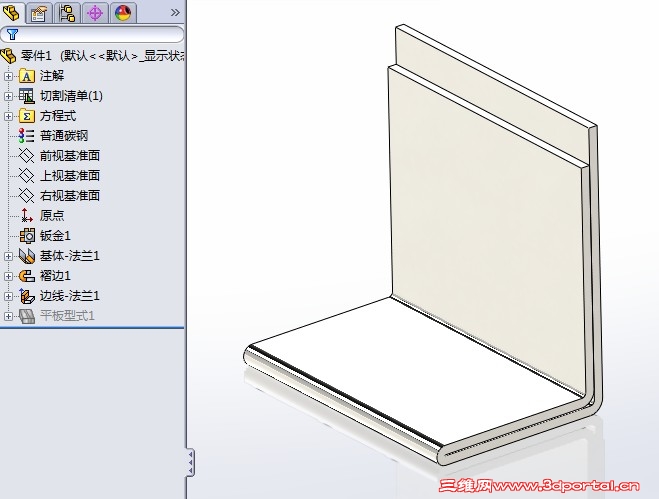

利用褶边功能。

erjsi · 发表于 2012-4-23 16:08:29

每家钣金厂加工钣金时的折弯系数好像都不一样的呀，想要展开准好难的。

802210 · 发表于 2012-4-24 08:36:39

提示: 作者被禁止或删除内容自动屏蔽
