低碳钢中碳钢高碳钢

gaoweihe

面试题
" x: \2 G( I$ s6 v1 d
低碳钢中碳钢高碳钢，有什么本质区别和各自的用处

qilupzh

区别就是含碳量，碳当量。
用途太复杂，其中用于容器等设备主要为低碳钢。

gaoyns

: Z7 n- v/ ~5 W- h- u; e0 g
1 m6 R4 k4 O) e0 m7 C主要区别是含碳量不同：低碳钢含碳量为<0.25%；中碳钢含碳量为0.25—0.45%;高碳钢含碳量为>0.45%。
低碳钢焊接性良好，多用各种钢结构、常压及压力容器；中碳钢用于销轴类零件、要求强度较高的紧固件等；高碳钢主要用于耐磨件、工具、弹簧等。

qilupzh

低碳钢（AISI1005～1026）的含碳量为0.06％～0.28％，含锰量为0.25％～1％，含磷量不超过0.04％，含硫量不超过0.05％。
中碳钢（AISI1029～1053）的含碳量为0.25％～0.55％，含锰量为0.30％～1.00％，含磷量不超过0.04％，含硫量不超过0.05％。
& i$ S, R  J! _# F2 ~9 `% |高碳钢（AISI1055～1095）的含碳量为0.60％～1.03％，含锰量为0.30％～0.90％，含磷量不超过0.04％，含硫量不超过0.05％。

qilupzh

+ o) a- g# j0 p
: {- \& L$ P' Q$ d  F9 T低碳钢(low carbon steel)
低碳钢易于接受各种加工如锻造, 焊接和切削。

qilupzh

中碳钢medium carbon steel

3 p* b" ~5 o5 D7 Z; M有镇静钢、半镇静钢、沸腾钢等多种产品。除碳外还可含有少量锰(0.70％～1.20％)。按产品质量分为普通碳素结构钢和优质碳素结构钢。热加工及切削性能良好，焊接性能较差。强度、硬度比低碳钢高，而塑性和韧性低于低碳钢。可不经热处理，直接使用热轧材、冷拉材，亦可经热处理后使用。淬火、回火后的中碳钢具有良好的综合力学性能。能够达到的最高硬度约为 HRC55(HB538)，σb为600～1100MPa。所以在中等强度水平的各种用途中，中碳钢得到最广泛的应用，除作为建筑材料外，还大量用于制造各种机械零件。
" i8 I# A5 X; {" H! P, B/ X　　中碳钢的焊接
( r  P- p0 K+ E, |* w: U　　中碳钢含碳量比低碳钢高，强度较高，焊接性较差。常用的有35、45、55号钢。中碳钢焊条电弧焊及其铸件焊补的主要特点如下：
　　(1)热影响区容易产生淬硬组织。含碳量越高，板厚越大，这种倾向也越大。如果焊接材料和工艺规范选用不当，容易产生冷裂纹。
  q" ?: o* i" N% K& q' ]　　(2)由于基本金属含碳量较高，所以焊缝的含碳量也较高，容易产生热裂纹。
　　(3)由于含碳量的增高，所以对气孔的敏感性增加。因此对焊接材料的脱氧性，基本金属的除油除锈，焊接材料的烘干等，要求更加严格。

qilupzh

高碳钢high carbon steel
　　常称工具钢 , 含碳量从0.60%至1.70%, 可以淬硬和回火。锤, 撬棍等由含碳量0.75%的钢制造; 切削工具如钻头, 丝攻, 铰刀等由含碳量0.90% 至1.00% 的钢制造。
　　高碳钢的焊接
( a8 t. c& Q+ I+ f) _　　高碳钢由于含碳量高，焊接性能很差。其焊接有如下特点：(1)导热性差，焊接区和未加热部分之间产生显著的温差，当熔池急剧冷却时，在焊缝中引起的内应力，很容易形成裂纹。
　　(2)对淬火更加敏感，近缝区极易形成马氏体组织。由于组织应力的作用，使近缝区产生冷裂纹。
  ?( K  [" |" ~- M( W5 @' l/ {+ d& d, i: z　　(3)由于焊接高温的影响，晶粒长大快，碳化物容易在晶界上积聚、长大，使焊缝脆弱，焊接接头强度降低。
) v$ Z. W. U& ?* W　　(4)高碳钢焊接时比中碳钢更容易产生热裂纹。

asdolmlm

高碳钢
常称工具钢 , 含碳量从0.60%至1.70%, 可以淬硬和回火。锤, 撬棍等由含碳量0.75%的钢制造; 切削工具如钻头, 丝攻, 铰刀等由含碳量0.90% 至1.00% 的钢制造。 一般高碳钢的强度很高，普遍用于切削、钻孔、车床、铣床等等需要硬度要求高的环境当中。

/ I+ ?, I: ]' [0 n7 e中碳钢
* o3 R9 |7 D& i7 [碳量0.25％～0.60％的碳素钢。有镇静钢、半镇静钢、沸腾钢等多种产品。除碳外还可含有少量锰(0.70％～1.20％)。按产品质量分为普通碳素结构钢和优质碳素结构钢。热加工及切削性能良好，焊接性能较差。强度、硬度比低碳钢高，而塑性和韧性低于低碳钢。可不经热处理，直接使用热轧材、冷拉材，亦可经热处理后使用。淬火、回火后的中碳钢具有良好的综合力学性能。能够达到的最高硬度约为HRC55(HB538)，σb为600～1100MPa。所以在中等强度水平的各种用途中，中碳钢得到最广泛的应用，除作为建筑材料外，还大量用于制造各种机械零件。

# `( C0 a/ y' l! a" L低碳钢
又称软钢, 含碳量从0.10％至0.30%低碳钢易於接受各种加工如锻造, 焊接和切削, 常用於制造链条, 铆钉, 螺栓, 轴等

gaoyns

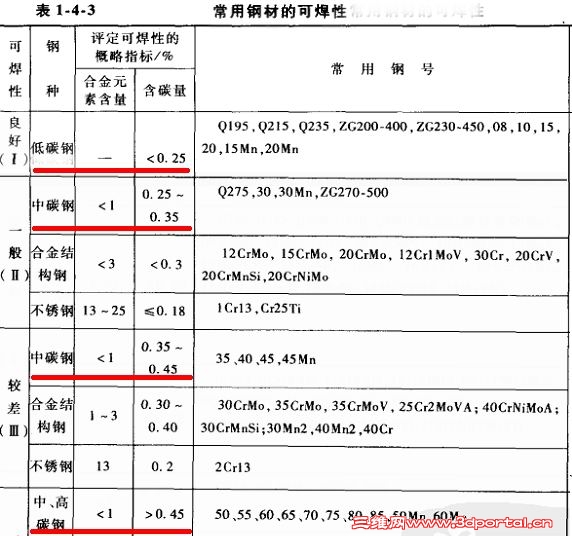

$ @0 g8 z5 Y/ a; @. x5 Y  \低、中、高碳钢是按含碳量划分的，成大先主编的《机械设计手册》是这样划分的：
