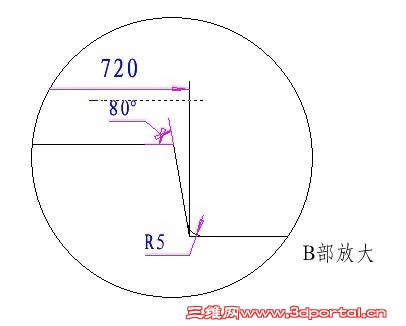

局部放大图尺寸标注

JINZHONG · 发表于 2012-3-20 15:32:34

您需要登录才可以下载或查看，没有帐号？注册

x


完美有缺 · 发表于 2012-3-22 13:45:37

solidworks可以，先断开尺寸联系，再隐藏尺寸，就是上面的样子了，UG不知道怎么弄！

完美有缺 · 发表于 2012-3-23 11:35:55

今天我试了一下，是可以的，右击尺寸720，选样式，然后选择注释样式中的尺寸选项，把箭头开关关掉即可

zjllrbh · 发表于 2012-10-18 15:03:14

学习了，谢谢！

不是故意 · 发表于 2012-10-18 18:14:19

这个像是把尺寸也一起局部过来的效果。

solid4work · 发表于 2013-1-31 07:06:35

学习了，谢谢！3 楼解释得非常清楚了, 特别感谢3楼, 我用的 SOLIDWORKS

jeffenwu · 发表于 2013-1-31 20:55:14

同意3#的看法，右击尺寸720，在样式中的尺寸选项，把箭头开关关掉即可
