工程图中阵列图形表达，望指教

gkatydid · 发表于 2012-3-7 21:48:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

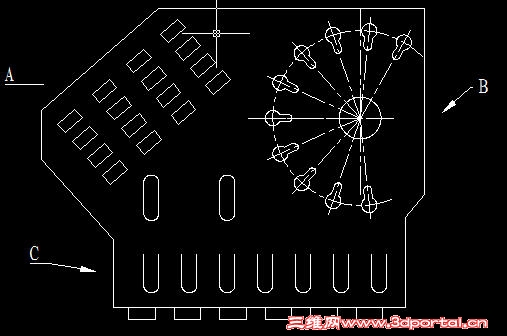

如图中的图形A\B\C三处，该怎样表达？手中有类似的图，发现自己表达的不够清楚。望各位高手示例.图是网上的。

tangcarlos3d · 发表于 2012-3-7 22:00:38

1）将一个阵列的特征图形的全部定型尺寸标全并在括弧（ X）内说明多少个(直径、半径则标为X-R)，2）标出各阵列特征之间或与基准之间定位尺寸。
不必要每个相同的特征都标尺寸。

repzk031 · 发表于 2012-3-7 22:22:45

如图中的图形A\B\C三处，该怎样表达？手中有类似的图，发现自己表达的不够清楚。望各位高手示例.图是网上的。3 K( T# B7 k. |: t" r; d2 t" {7 ]# u
gkatydid 发表于 2012-3-7 21:48 http://www.3dportal.cn/discuz/images/common/back.gif

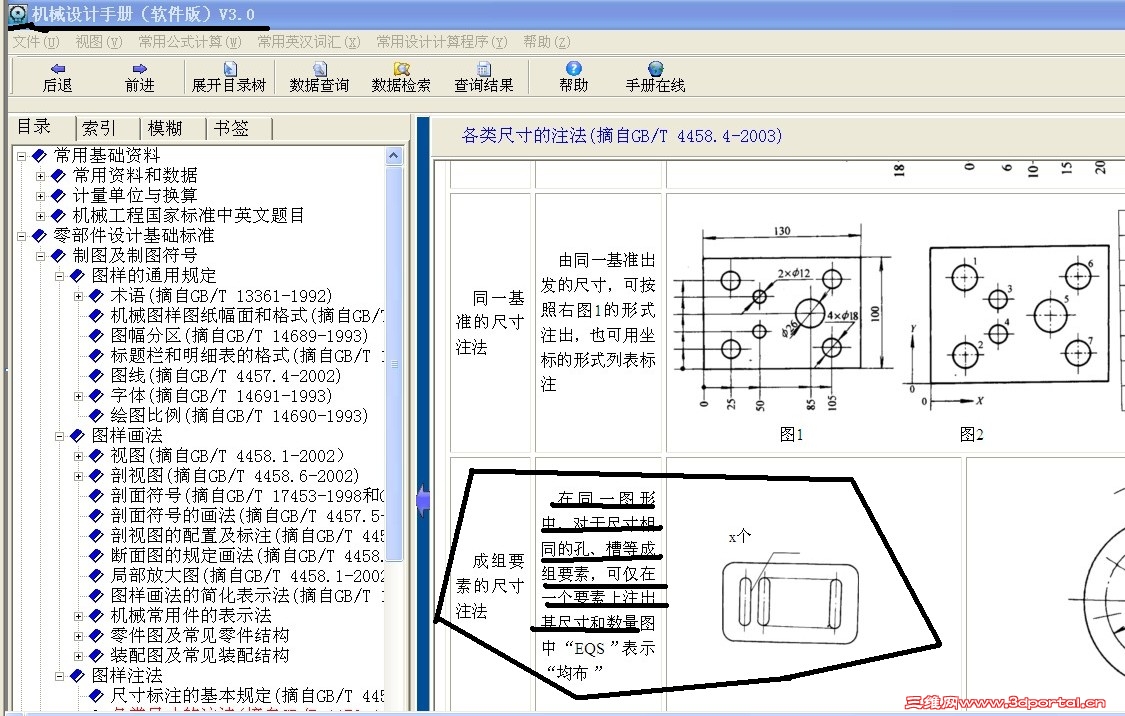

翻下<<机械设计手册>>,机械制图书上也有的

kwm620521@yahoo · 发表于 2012-3-29 13:25:12

线性整列，圆周整列
