求助

sjn20050923 · 发表于 2012-3-3 22:58:19

您需要登录才可以下载或查看，没有帐号？注册

x

那位高手帮个忙，帮我把这个模型做一下，谢谢！！！！！！！！！！！！！！
附件里有图纸，有成品照片，谢谢！！！！！！！！！！！！！！！！！！！

qiyuezhuifeng · 发表于 2012-3-4 10:06:56

看上去不复杂，白天没空，晚上试试

sjn20050923 · 发表于 2012-3-4 15:12:24

拜托了,谢谢！！！！！！！！！

sjn20050923 · 发表于 2012-3-4 15:22:50

那位高手帮个忙，帮我把这个模型做一下，谢谢！！！！！！！！！！！！！！
附件里有图纸，有成品照片，谢谢！！！！！！！！！！！！！！！！！！！
263514058@QQ.COM 我的邮箱

bbaaiiyy · 发表于 2012-3-5 13:31:55

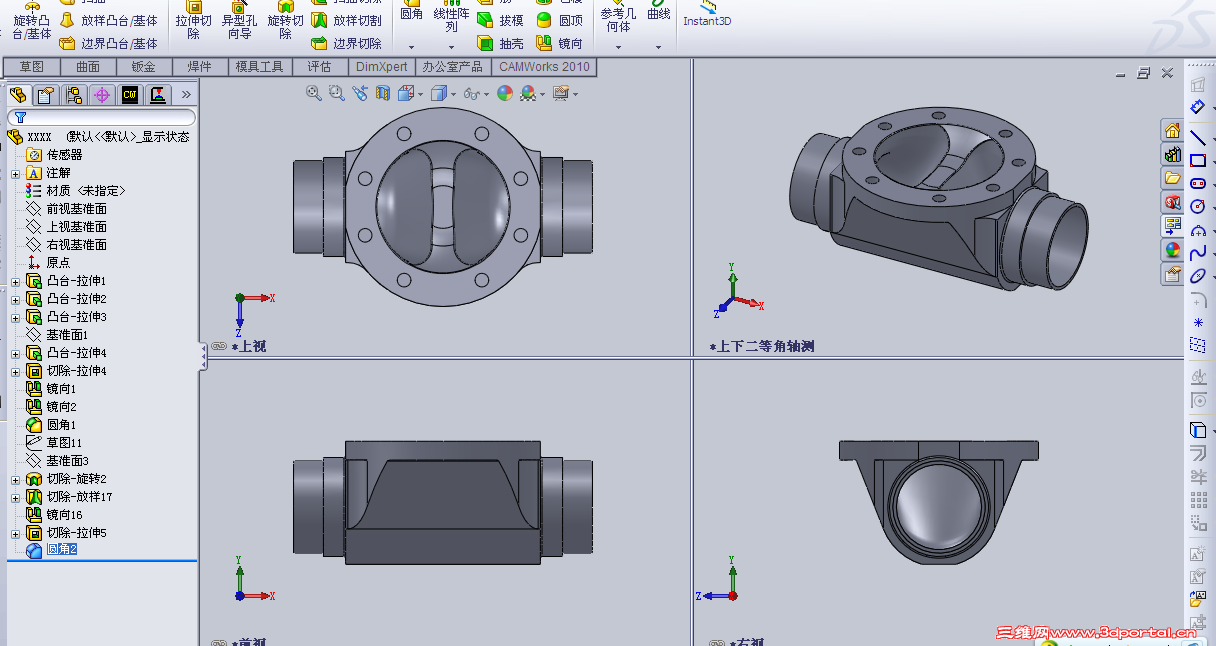

我自己画了下，不知道是不是你想要的

sjn20050923 · 发表于 2012-3-5 21:24:47

看起来很像，把模型文件发给我看一下，学习一下，谢谢！！！！！！！！！！！

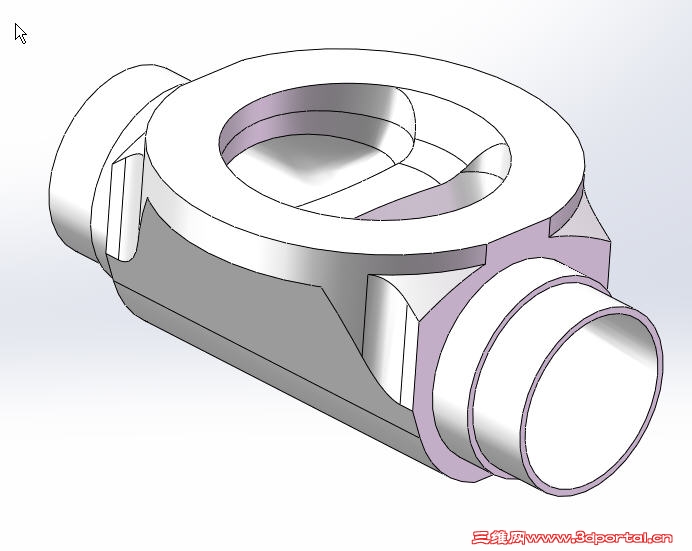

gld123 · 发表于 2012-3-6 08:09:09

本帖最后由 gld123 于 2012-3-6 08:11 编辑

零件1.rar (322.62 KB, 下载次数: 14)

gld123 · 发表于 2012-3-6 08:23:08

本帖最后由 gld123 于 2012-3-6 08:26 编辑

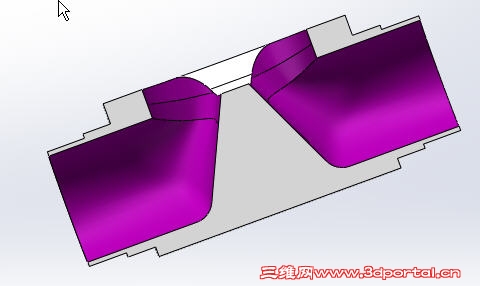

再补上一张剖面图片，法兰盘上面孔没画。

gld123 · 发表于 2012-3-6 08:32:21

本帖最后由 gld123 于 2012-3-6 08:33 编辑

画的不好，请楼主见谅。忘了说了，源文件是2012版

gld123 · 发表于 2012-3-6 13:35:36

楼主我已给你发邮件，附件在7楼。

bbaaiiyy · 发表于 2012-3-6 14:40:32

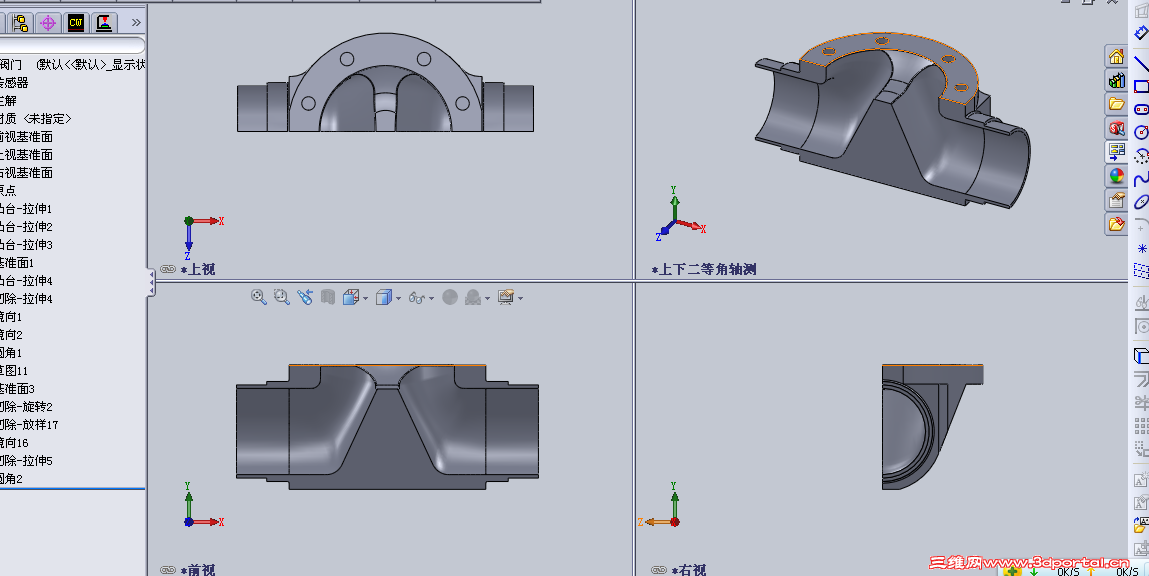

5# bbaaiiyy

bbaaiiyy · 发表于 2012-3-6 14:45:56

盖米阀门.zip (409.56 KB, 下载次数: 22)

gld123 · 发表于 2012-3-6 15:39:45

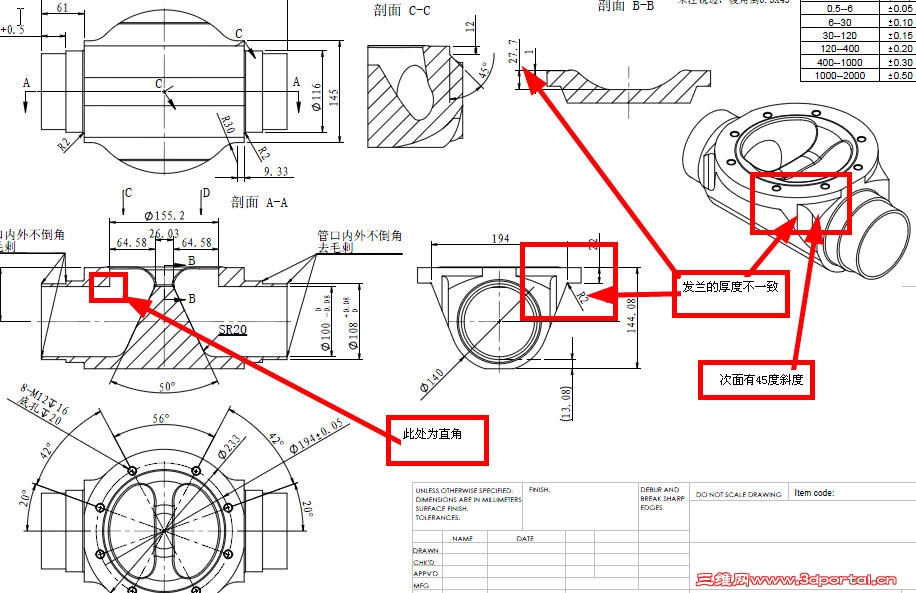

2011452我只有2010版本的，对了，楼主，你还有些尺寸不全，我只大概了下，希望对你有帮助# }) N/ n& q1 S' r3 O
bbaaiiyy 发表于 2012-3-6 14:45 http://www.3dportal.cn/discuz/images/common/back.gif

你画的有几处出错

bbaaiiyy · 发表于 2012-3-6 16:28:49

13# gld123

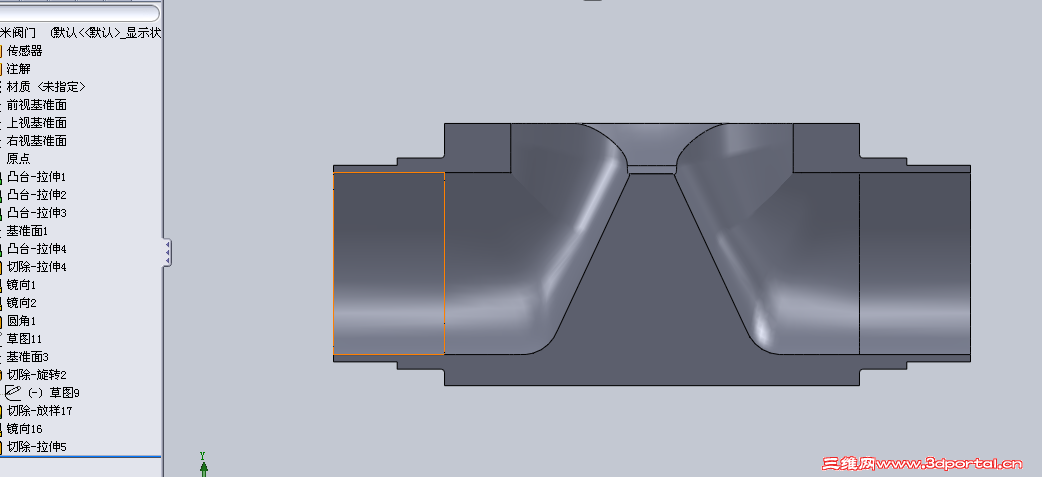

谢谢你的提点，我刚改了，那直角的，现在还在上班，还有事，我会认真再看一遍图纸

sjn20050923 · 发表于 2012-3-6 19:34:15

谢谢兄弟们，辛苦了，我是个新手，向你们学习了。

不知这个型腔用加工中心能否加工出来

sjn20050923 · 发表于 2012-3-6 19:47:46

我做了几天了，外部都弄好了，就是型腔无从下手，真是太谢谢兄弟们了，
附件是我做的模型，

不锈钢模型.rar (203.14 KB, 下载次数: 10)

sjn20050923 · 发表于 2012-3-6 19:55:58

一些尺寸确实不全，向兄弟们学一下建模思路，随后再向客户确认那些尺寸

bbaaiiyy · 发表于 2012-3-7 07:52:03

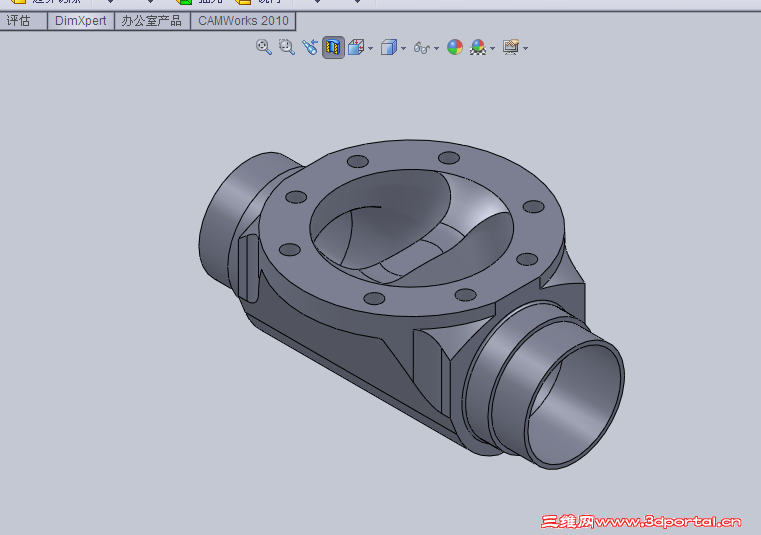

补上，修正

还有源文件2010的。。。。。

盖米阀门.zip (375.44 KB, 下载次数: 40)

gld123 · 发表于 2012-3-7 08:30:21

18# bbaaiiyy
做的很好，很标准。

sjn20050923 · 发表于 2012-3-7 19:41:48

bbaaiiyy 三维网技术论坛& R C8 }$ `6 P
做的很好，很标准。
正是我想要的，谢谢，

sjn20050923 · 发表于 2012-3-7 19:44:44

谢谢各位的无私奉献！！！！！！！！！
