PRO\E工程图视图问题求助

haodesxp · 发表于 2012-3-2 17:06:55

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 haodesxp 于 2012-3-2 19:51 编辑

各位大侠，帮个忙，不知道出工程图的时候，把第三视角改为第一视角后，各个视图仍然是混乱的

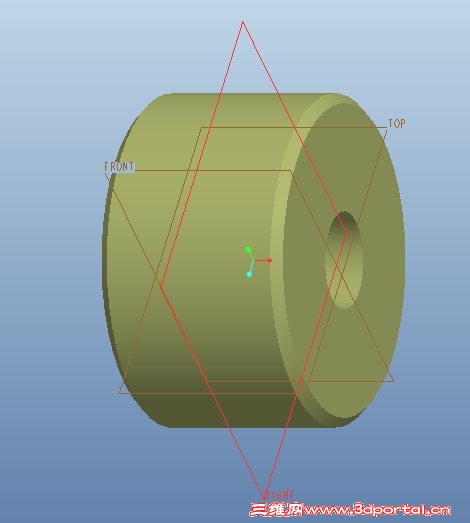

附上三维图的截图，高手帮帮忙，这个问题琢磨了好久都没找到方法

俯视图成了前视图

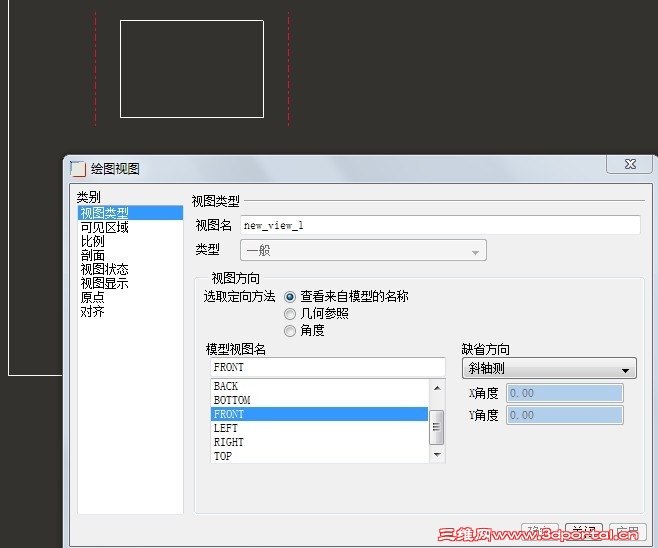

前视图成了仰视图

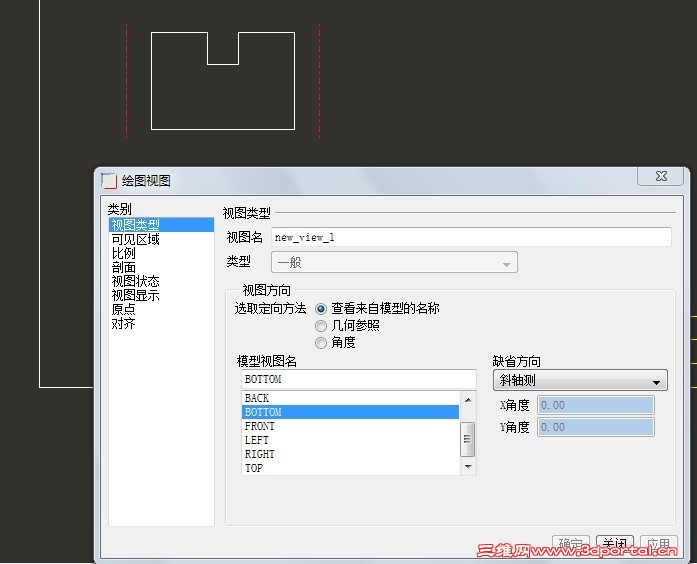

仰视图成了后视图

haodesxp · 发表于 2012-3-2 17:16:14

http://www.3dportal.cn/discuz/viewthread.php?tid=124005

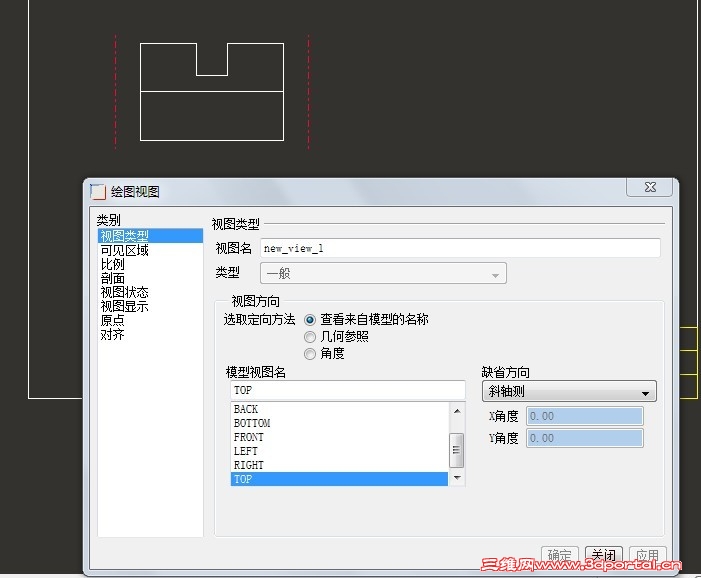

按照这个帖子六楼的方法，只能设置斜视图，其他各个视图还是混乱的，求救高手求救高手！！！

未济 · 发表于 2012-3-2 19:27:57

1、检查是否存在多个工程图配置文件
2、检查工程图：文件-绘图选项的的设置

tangcarlos3d · 发表于 2012-3-2 19:33:39

本帖最后由 tangcarlos3d 于 2012-3-2 19:38 编辑

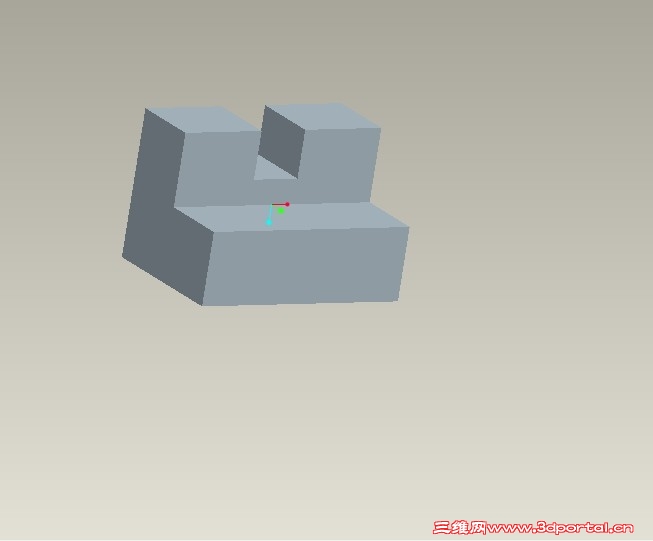

你的模型作图是选错了基准面。你把right基准面当成front面了（其他2个面的正方向至少一个错了）。比较一下附图的旋转中心标记和基准面与你的差别就知道。

haodesxp · 发表于 2012-3-2 19:35:25

3# 未济
检查工程图配置文件，是不是说文件--选项里加载那个CNS.china.dtl 这个好像没用
如何检查是否加载多个配置文件，麻烦大侠说详细步骤了，不知道怎么检查

ganyiwei · 发表于 2012-3-2 19:36:15

汗，这个是跟你建模选择的基准面有关的， top front right 视图只是表示按照基准面的正向放置而已，
bottom back left 是按照基准面的反向放置，并不是你想当然认为的前视，俯视之类的，，，

haodesxp · 发表于 2012-3-2 19:50:51

解决了，非常感谢4楼tangcarlos3d大哥的帮助，太厉害了，呵呵
以前从来没注意基准面的选取，都是随便选的，这个再工程图里面居然是和视图有关系，再次谢谢了，也谢谢3楼的大哥

haodesxp · 发表于 2012-3-2 19:53:16

6# ganyiwei
呵呵知道了谢谢哈

tangcarlos3d · 发表于 2012-3-2 20:12:06

本帖最后由 tangcarlos3d 于 2012-3-2 20:32 编辑

解决了，非常感谢4楼tangcarlos3d大哥的帮助，太厉害了，呵呵
/ }4 B; o( \7 a/ I) t以前从来没注意基准面的选取，都是随便选的，这个再工程图里面居然是和视图有关系，再次谢谢了，也谢谢3楼的大哥+ g; @% J! a2 |! `4 k5 B, m! Z3 E# E
haodesxp 发表于 2012-3-2 19:50 http://www.3dportal.cn/discuz/images/common/back.gif

画图前根据模型的表达方便，一般选top或front面的黄色表面为作图面，以便在工程图中好放置视图。黄色面为正面，灰色为反面。
当然在模型窗口也可以直接定义视图方向，特别是某个角度的立体图更应该在模型窗口定义视图方向再在工程图里直接引用而不必费力调整视觉方向。

haodesxp · 发表于 2012-3-2 20:26:44

9# tangcarlos3d
呵呵知道了灰常谢谢哈
