sw外螺纹的画法

wzm20002003 · 发表于 2012-2-21 15:38:08

您需要登录才可以下载或查看，没有帐号？注册

x

sw里用异型孔导向可以直接画内螺纹。
对于外螺纹怎么直接实现？除了扫描切除。

先谢过了！

任生 · 发表于 2012-2-21 15:41:45

装饰螺纹功能！

smartlz · 发表于 2012-2-21 15:57:04

插入---注解---装饰螺纹线

西门吹鳕 · 发表于 2012-2-22 09:26:54

插入---注解---装饰螺纹线3 e: G0 p |6 Y% }' `5 x
smartlz 发表于 2012-2-21 15:57 http://www.3dportal.cn/discuz/images/common/back.gif

装饰螺纹，也是内螺纹啊
新手，望给详细画法，谢谢！

gld123 · 发表于 2012-2-22 09:55:29

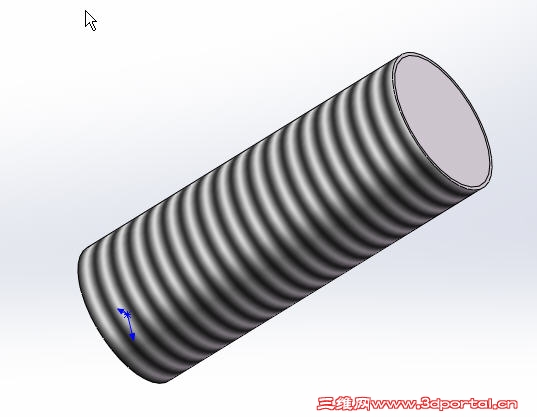

画一圆柱，插入-注解-装饰螺纹线，点击端面园线。OK

gjd700223 · 发表于 2012-2-22 12:03:21

五楼正解，多练几次就会了

sagua008 · 发表于 2012-2-22 13:00:16

指在外圆一端螺纹线开始的地方，右键选插入再选装饰螺纹线

qbaixi · 发表于 2012-2-25 13:23:06

为什么我插入之后，不显示呢
！

sunping888 · 发表于 2012-2-25 14:25:52

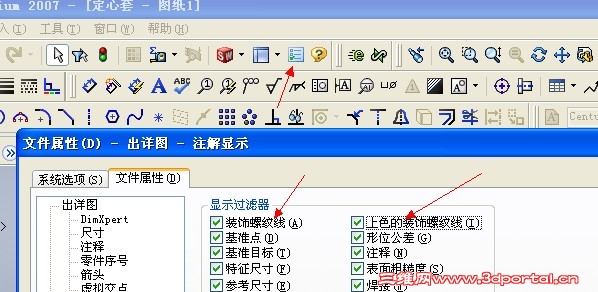

看看是不是上图那个选项没有选择。

快乐每一天 · 发表于 2012-2-26 12:42:31

SW.螺纹切除扫描教程.rar (492.15 KB, 下载次数: 219)

liuzigang · 发表于 2012-2-27 11:46:19

5#+9#是完整版解答呵呵

wangbing8088 · 发表于 2012-2-29 17:43:40

11# liuzigang 不错，高手不少啊！
