这种加强筋能用钣金成型工具做出来吗？

ss988 · 发表于 2012-1-31 15:59:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

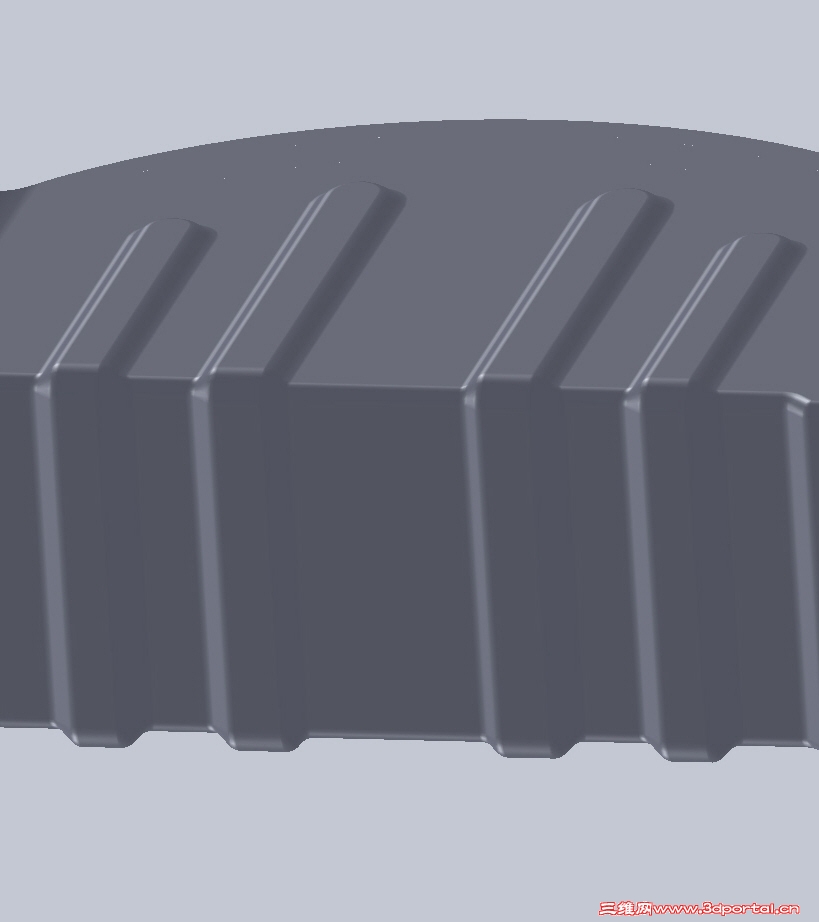

我开始将U型折弯展开，然后成形工具压筋，但压过筋后不能够再折弯回去了。不知道像这种的加强筋能否用钣金工具做出来。

sunrays110 · 发表于 2012-1-31 16:55:20

试试用压凹命令。不过那样可能也无法展开，需要用其他插件来完成，如LOGOPRESS等的配合。

ss988 · 发表于 2012-2-2 19:19:13

也就是用钣金成型工具实现不了这种压筋吧。

qiyuezhuifeng · 发表于 2012-2-5 09:30:48

也就是用钣金成型工具实现不了这种压筋吧。
7 E! |7 G1 m4 @5 s0 L. Y0 kss988 发表于 2012-2-2 19:19 http://www.3dportal.cn/discuz/images/common/back.gif

目前SW用成型工具不能实现，而且也不能自动展开。
其他软件可以，比如catia、UG、proe以及solidedge……
没办法，对SW又爱又恨，爱的是操控性非常好、一般的工作流程都非常清晰好用、自带工作组级的PDM以及很好的可视化……
恨的是曲面曲线太弱、钣金的压型压筋等太弱、装配体的TOP-DOWN思路和理念不爽、坐标系的视图方向默认设置有问题（应该是Z轴竖直，却默认Y轴竖直）希望增加类似catia的自定义视图功能……

txz1314 · 发表于 2012-2-6 07:28:30

可以的

cj.rar (344.5 KB, 下载次数: 351)

horseshoe · 发表于 2012-2-6 21:08:49

楼主,你要是用inventor,岂不是要发疯,话说你这种工艺压根不是钣金,这叫冲压拉深

ss988 · 发表于 2012-2-8 15:05:47

楼主,你要是用inventor,岂不是要发疯,话说你这种工艺压根不是钣金,这叫冲压拉深1 X0 a/ w& f. @0 l% f* q
horseshoe 发表于 2012-2-6 21:08 http://www.3dportal.cn/discuz/images/common/back.gif

这话比较搞笑哦，按你这么说那钣金上其它在一个面上的那种压筋也做不了了。我这是问能否在两个面上做连续加强筋，使用钣金成形工具。

ss988 · 发表于 2012-2-8 15:30:07

可以的19998051 K- A. l# i# _/ G5 c2 R/ H: u9 [
txz1314 发表于 2012-2-6 07:28 http://www.3dportal.cn/discuz/images/common/back.gif

做的不错啊，可惜我是2010版打不开，开不到过程。谢谢！

802210 · 发表于 2012-2-13 08:59:22

提示: 作者被禁止或删除内容自动屏蔽

xuhongren · 发表于 2012-3-7 22:12:45

做的不错啊，可惜我是2008版打不开。谢谢！

ss988 · 发表于 2012-3-9 16:20:44

5#楼的确是做出来了，很不错，说明是完全可以做的。能不能展开其实有时并不重要。

Spzorro · 发表于 2012-3-9 16:34:32

4楼你知道的太多了

zuoyemoming · 发表于 2012-3-9 20:10:56

目前SW用成型工具不能实现，而且也不能自动展开。
: }( ~$ `* ^" C6 i& P其他软件可以，比如catia、UG、proe以及solidedge……$ L0 [3 C& y( r$ y
没办法，对SW又爱又恨，爱的是操控性非常好、一般的工作流程都非常清晰好用、自带工作组级的PDM以及很好的 ...9 L- o: x/ D) t6 f0 _! R' u
qiyuezhuifeng 发表于 2012-2-5 09:30 http://www.3dportal.cn/discuz/images/common/back.gif

我经常用CATIA的 SW的真的比较好用可是钣金和曲面的功能就是少了点,不如其他软件来的快捷.但是SW也有很多优势的特别是标准件库方面真的不错.

click_lijie · 发表于 2012-12-2 16:21:26

钣金的冲压成型工具貌似蛮好用的

彤儿 · 发表于 2012-12-2 17:23:04

路过！！！！！！！！！

liun000000 · 发表于 2012-12-4 20:31:10

学习了呀展开有时候看料多不

zgr828 · 发表于 2014-4-10 14:45:41

12345678910

゛__白书__° · 发表于 2015-10-19 15:40:02

成型工具可惜展不开啊

licoolicoo · 发表于 2015-10-20 08:19:07

像这种筋在成形时材料向内流动很少。所以展开时可以忽略。
