CAXA2008R3画的实体螺纹为什么会这样？

gzhbzz

如题我用CAXA2008R3画的实体螺纹为什么会这样？谢谢！

http://bbs.3ddl.net/data/attachment/forum/201201/25/2150433srh73kqu6z61noj.png

gzhbzz

请问高手们有什么解决办法？谢谢！

ahe

把这个文件传上来看看，仅这个抓图看不出原因。

gzhbzz

3# ahe
) c) X1 Z9 f7 Z+ |6 l- E* G/ ?# z
  A$ E" U1 L: A3 d. Y: B, {谢谢！
M175.zip (994.42 KB, 下载次数: 2)

2012-1-29 23:33 上传

点击文件名下载附件

gzhbzz

把这个文件传上来看看，仅这个抓图看不出原因。
+ O: F6 _/ i6 l' D4 oahe 发表于 2012-1-27 14:37 http://www.3dportal.cn/discuz/images/common/back.gif

% `* y+ f8 y% N/ P& Q7 Q M175.zip (994.42 KB, 下载次数: 2)

2012-1-29 23:34 上传

点击文件名下载附件

ahe

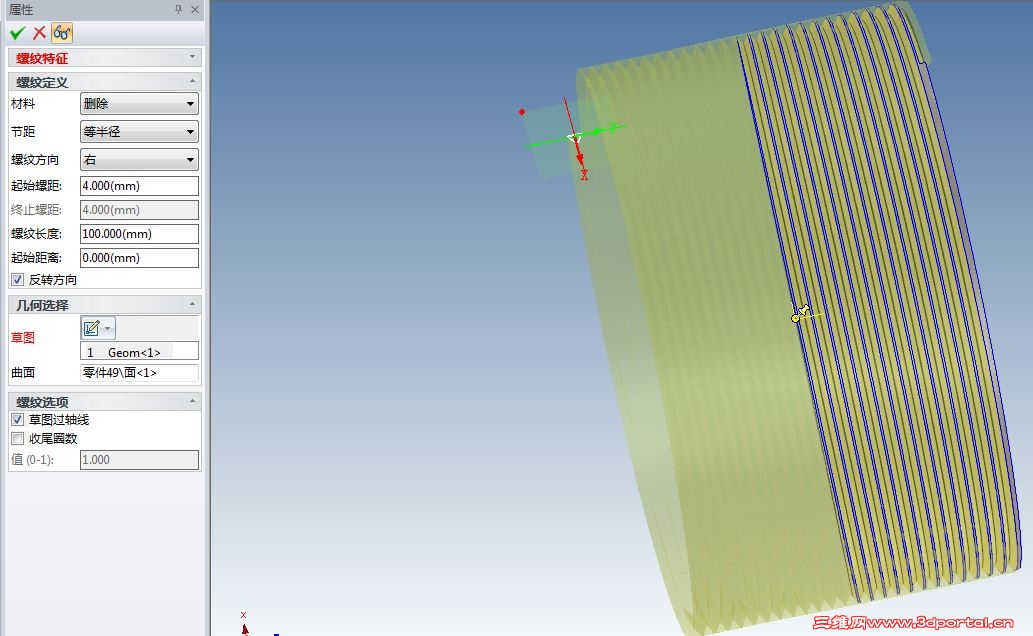

你画的草图螺距是4mm；而你在螺纹特征中设定的螺距却是2.5mm。按照附图修改一下螺纹特征就可以了。
: ]* m% x! e+ y+ }

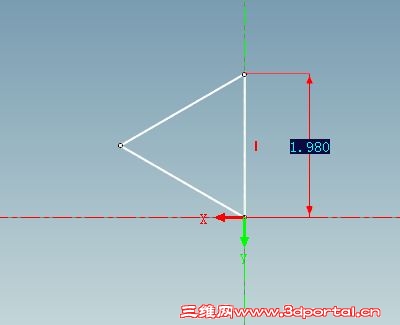

- `4 [- B9 Y9 z另外；一般我做真实螺纹草图的牙型绘制的比较简单，如下图；关键是要注意Y方向是走刀方向；X方向是牙深方向。另外需要注意，螺距应当略小于理论螺距，例如：2mm的螺距在绘制牙型时应当在Y方向只绘制1.98mm。
7 X) H+ C3 ]( _3 u! Z, F/ @5 s

gzhbzz

哦！谢谢了！谢谢指教了！祝龙年吉祥！
