Solid Edge局部放大图中对称直径标注1

大有茗堂 · 发表于 2012-1-1 21:27:11

您需要登录才可以下载或查看，没有帐号？注册

x

Solid Edge局部放大图中对称直径标注1

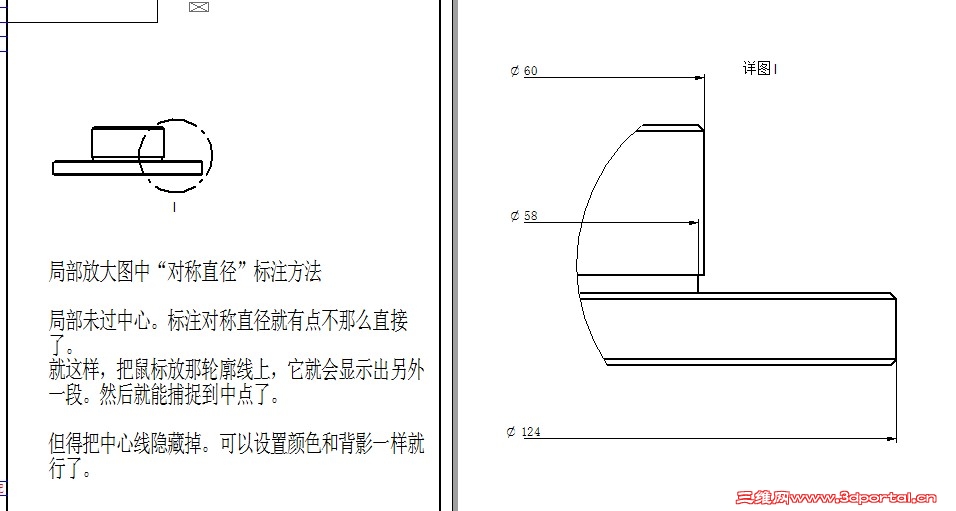

局部放大图中“对称直径”标注方法
局部未过中心。标注对称直径就有点不那么直接了。
就这样，把鼠标放那轮廓线上，它就会显示出另外一段。然后就能捕捉到中点了。
但得把中心线隐藏掉。可以设置颜色和背影一样就行了。
