怎么设置去掉剖面符号箭头？

xiaojunxue · 发表于 2011-12-28 17:13:52

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

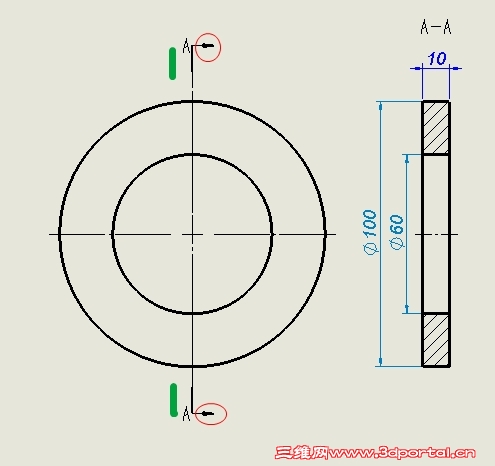

我只是想表示剖面A-A，
不是剖视A-A，如何设置不显示红色圈里的箭头？只显示绿色的粗线？

营口制造 · 发表于 2011-12-28 18:17:30

提示: 作者被禁止或删除内容自动屏蔽

NC@jiang@nan · 发表于 2011-12-28 18:48:13

可以试下二楼的方法。不过我一般在这种情况下就直接用断面视图了

xiaojunxue · 发表于 2011-12-29 12:46:44

二楼的方面可以暂时使用一下，希望有更好的方法……

hwawolf · 发表于 2011-12-29 12:54:42

提示: 作者被禁止或删除内容自动屏蔽

licoolicoo · 发表于 2011-12-29 14:23:14

二楼的方法比较方便。
还有另一种：在模型做一个切除一半的模型（新增一个配置）。就是用SW的不同配置。到工程图时再取需要的配置
这个剖面线也要自己添加。

reichie · 发表于 2011-12-29 14:58:15

图层一说，类似CAD中。。。6楼的是什么样情况，我来试试。。。

lht · 发表于 2012-1-1 21:06:23

1# xiaojunxue
这样改动可有必要？

pzhzs · 发表于 2012-1-1 23:12:53

1# xiaojunxue 1 f/ r6 W3 Q4 L7 D9 U2 V! z
这样改动可有必要？) ]& m& w) M! S& y+ E6 I N n. D
lht 发表于 2012-1-1 21:06 http://www.3dportal.cn/discuz/images/common/back.gif

有这必要的。
没有箭头表示的剖面，有箭头的是剖视，有区别的！

oneteng · 发表于 2012-1-1 23:16:18

有这必要的。0 k- d2 D6 I& D. I+ [5 I
没有箭头表示的剖面，有箭头的是剖视，有区别的！7 x3 L D" q: [$ t9 C2 E
pzhzs 发表于 2012-1-1 23:12 http://www.3dportal.cn/discuz/images/common/back.gif

可是楼主的图是剖视图而不是剖面图。

浮烟山人家 · 发表于 2012-1-2 02:37:02

好像是不能改变

阿帕奇 · 发表于 2012-1-2 08:21:06

楼主的这种情况应该只保留右侧的剖视部分，其余全部右键隐藏，包括“A-A"，这才符合标准
以前有关于此类帖子的讨论，建议搜索

xiaojunxue · 发表于 2012-1-4 08:27:20

12# 阿帕奇
一楼的图只是个示例（可能有些歧义），如果带有均布孔的话，我觉得左边的视图表示孔均布位置会更直观些的。
谢谢……

张梦轩 · 发表于 2012-1-4 10:24:28

若不需要，可把它删去

gggjjj405 · 发表于 2012-1-4 10:28:16

二楼的方法比较方便。

ljc0218520 · 发表于 2012-1-4 16:03:22

SW在这些方面做的还不是很好的，类似的问题还有很多

阿帕奇 · 发表于 2012-1-4 16:35:55

12# 阿帕奇
! `3 X. k/ C( c2 b9 K. E- D! i一楼的图只是个示例（可能有些歧义），如果带有均布孔的话，我觉得左边的视图表示孔均布位置会更直观些的。 E* G( ~9 t$ [( u( S$ t
谢谢……
1 @& ~- }# E# `7 c; c- i8 n) |0 _- Cxiaojunxue 发表于 2012-1-4 08:27 http://www.3dportal.cn/discuz/images/common/back.gif

就是一个圆环，咋均布啊

，他的意思应该是就用一个剖视即可表示清楚了

xiaojunxue · 发表于 2012-1-5 09:23:03

17# 阿帕奇

一楼左边视图是个圆环（没有均布孔），实际中如果带有均布孔的话，左边这个视图还是保留比较好一些，这样就能够直观表达孔的分布情况。

:lol:

w_hs1 · 发表于 2012-1-5 19:06:00

本帖最后由 w_hs1 于 2012-1-5 19:14 编辑

有这必要的。- }( x1 H6 ^" C7 R( m
没有箭头表示的剖面，有箭头的是剖视，有区别的！
7 b+ W+ Q( B* w( d2 R! w3 n( hpzhzs 发表于 2012-1-1 23:12 http://www.3dportal.cn/discuz/images/common/back.gif

这是不少技术人员的误解，其实不论是剖视或剖面，通常要有剖切线、剖切箭头和字母编号三个要素来完整表示，对于一些不至于误解的场合可以根据实际情况省略某些要素（甚至全部省略）。譬如剖切结果是对称的图形（不论是剖视还是剖面）就可以省略箭头；又譬如剖切结果按投影关系布置，中间又没有其它图形隔开，按规定也可以省略箭头。

详情可参阅国家标准“GB／T 4458.6-2002 机械制图图样画法剖视图和断面图”

可见有否箭头并非是剖视图或剖面图的区分标志，仅仅是可以省略而已，因此不省略也是完全可以的。所以楼主大可不必一定要去掉箭头，不去掉箭头也完全符合国家标准。

在楼主的例子中，我一般是省略全部三个要素，右边的剖视图用一个SW工程图中的“断开的剖视图”来绘制，只不过其剖切范围（一般用样条曲线围起来）包括整个视图而已。

xiaojunxue · 发表于 2012-1-6 08:29:04

谢谢“w_hs1 ”
讲解非常详细，受教了……

ssh111 · 发表于 2012-11-10 11:53:58

还是19楼说的对！
不过一直用习惯不带箭头的了，现在又让带箭头，有点儿不习惯！

彤儿 · 发表于 2012-11-10 13:21:00

作图只要表达清楚意思，不生产岐意就行（说明白点就是让人看得懂），像LZ这样的细节可完全以省略！GB标准不是所有的地方都完全适用，他只是一大的方向，我们尽量按照标准去做，但不是百分百的！
