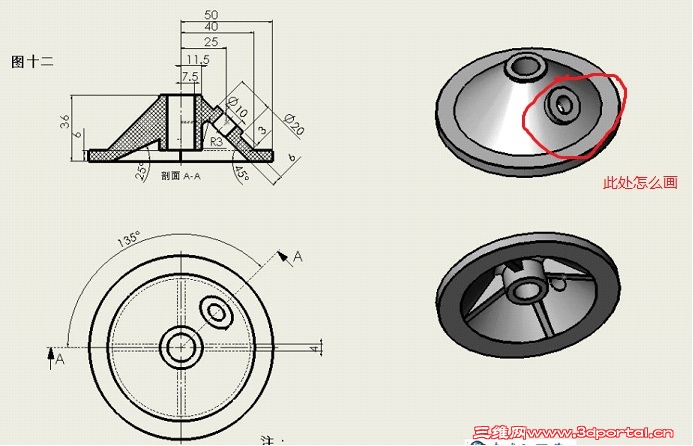

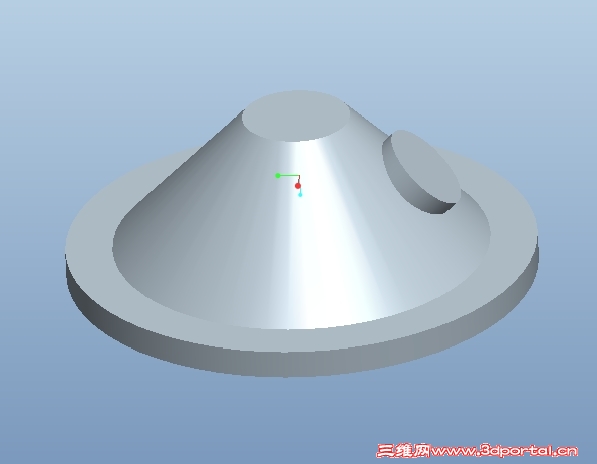

[已解决] 求助此图如何画 小端面拉伸处

[复制链接]
发表于 2011-12-9 11:28:10 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
发表于 2011-12-9 11:48:05 | 显示全部楼层 来自: 中国上海
看看 里面有步骤  希望能够帮到你

114.rar

86.01 KB, 下载次数: 5

 楼主| 发表于 2011-12-9 12:36:36 | 显示全部楼层 来自: 中国上海
多謝 我下载来看看
 楼主| 发表于 2011-12-9 12:39:16 | 显示全部楼层 来自: 中国上海
我的重点 其实还在与 这孔位的尺寸  如何定位
发表于 2011-12-9 12:43:03 | 显示全部楼层 来自: 中国广东珠海
我的重点 其实还在与 这孔位的尺寸  如何定位+ W/ {" v2 I# S4 A) w
Spzorro 发表于 2011-12-9 12:39 http://www.3dportal.cn/discuz/images/common/back.gif

- t3 n5 a! s4 [. k( P, Q* F# `/ H3 k7 l3 x3 p
定義好基準面以後中心線必須要跟旋轉曲面角度成垂直,定位尺寸就看你自己怎麼抓了.依要求就是啦
发表于 2011-12-9 20:52:31 | 显示全部楼层 来自: 中国浙江台州
这个简单了点
发表于 2011-12-11 18:58:05 | 显示全部楼层 来自: 中国江苏
1# Spzorro + V% Y2 E4 z5 b( C* I& M' N
具体请看以下视频:0 X! ]0 I, p0 h: [- W$ X7 E
操作步骤.part1.rar (1.91 MB, 下载次数: 3)
发表于 2011-12-11 22:42:38 | 显示全部楼层 来自: 中国北京
4# Spzorro 2 O5 O* w- }4 M, t; d9 E1 V
角度一定的情况下,标个中心距就可以吧
发表于 2011-12-14 15:00:54 | 显示全部楼层 来自: 中国广东深圳
学习了  顶!!!!!!!!!!
