前文与大家分享了中望CAD2012的图库功能和扩展功能集之后,不少CAD设计师都表现出了浓厚的兴趣。今天将为大家介绍一下,在机械加工行业非常好用的一个功能,也是中望CAD2012新版中的另外一个新功能,圆坐标列表。) b+ t2 q; V0 U2 J

8 q! o, W4 R/ V& O; |  ]  t9 x圆坐标列表常用在机械加工行业,当有很多孔需要加工时,设计师应该所有的圆孔坐标及圆直径标注出来,供加工部门使用。而使用本功能可以准确,快速地列出所有圆孔的坐标及直径。从而减少人为错误,提高工作效率,缩短设计周期。9 h2 [. q0 L! S1 H
下面我们以一个实例演示如何将一个有多个圆孔的图形利用圆坐标列表功能自动标注出圆孔坐标及圆直径:
! v/ s/ t6 t; J0 X* [$ x" y) _1.) k9 l. S3 A' v; R7 g% @) D; l
单击下拉菜单“标注”“圆坐标列表”,调出本功能。
8 w: F( E# M* I; d2 q

" j. {& F& o* w' B& }% T  I: l0 d 6.jpg 6 [' d6 @. U+ l
+ \6 p  i5 Z+ N8 ]

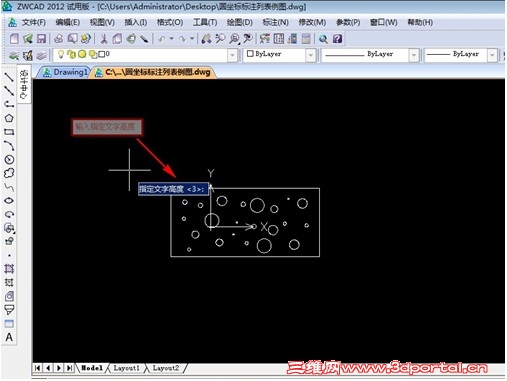

2 .输入文字高度。$ y% H) G' I; ~4 d) w( d. F$ Y
& F/ w: X$ v% L/ ]" U$ w8 z

# W$ W* e% r/ q- @5 I 7.jpg
# B& e  N* E9 h3 s# H

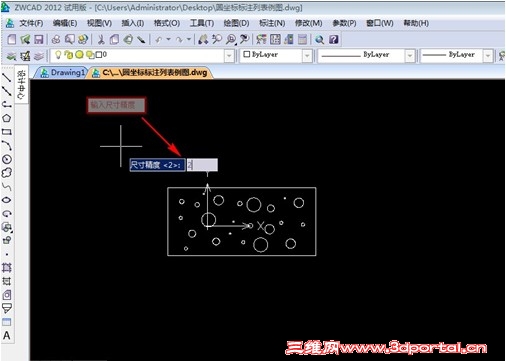

7 w6 J$ P/ r5 S3 F  a2 i8 j8 w3 .输入尺寸精度,即小数点位数。4 ?$ n# ]1 e( N" i" e: ?

( k- }: I  D% o% ?7 Y" ]0 }) F5 X" r0 T( j+ e+ g3 t
8.jpg ! R" }6 t0 L  P: k4 o
4 .输入起始代号. z: y! u& v. t$ |
. {# a( Y. v4 F7 `  j1 A9 r7 ]

) ?, f5 j1 t0 b 9.jpg
+ O9 D4 P; @! |/ Q5. 选择坐标原点。- O$ ?1 M, W# R' j

) D! z; Y3 v5 s  @* y3 O
& e( F9 a* e6 Q: Z  ^! g' _ 10.jpg , c) O3 n  R2 \0 i
6. 选择要做标注的图形。1 ?. \5 q, x$ b# d0 a

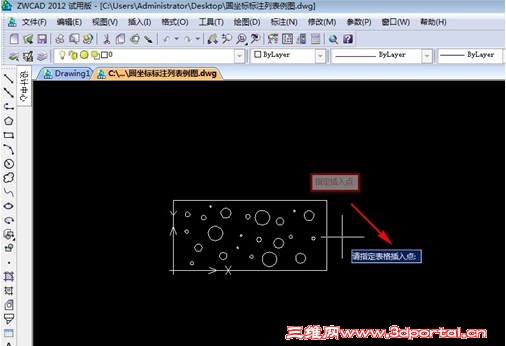

7.点选表格的插入点

9 T  Z& C1 T. w; U+ o& S

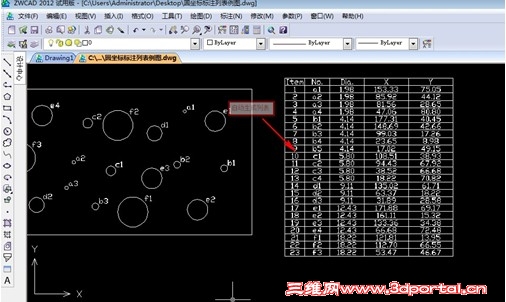

8. 程序自动产生圆孔坐标及直径的列表,如图所示.
