如何用sw工程图混合使用剖视图、断开的剖视图及局部视图等表达装配图

lueshen · 发表于 2011-12-2 15:09:46

您需要登录才可以下载或查看，没有帐号？注册

x

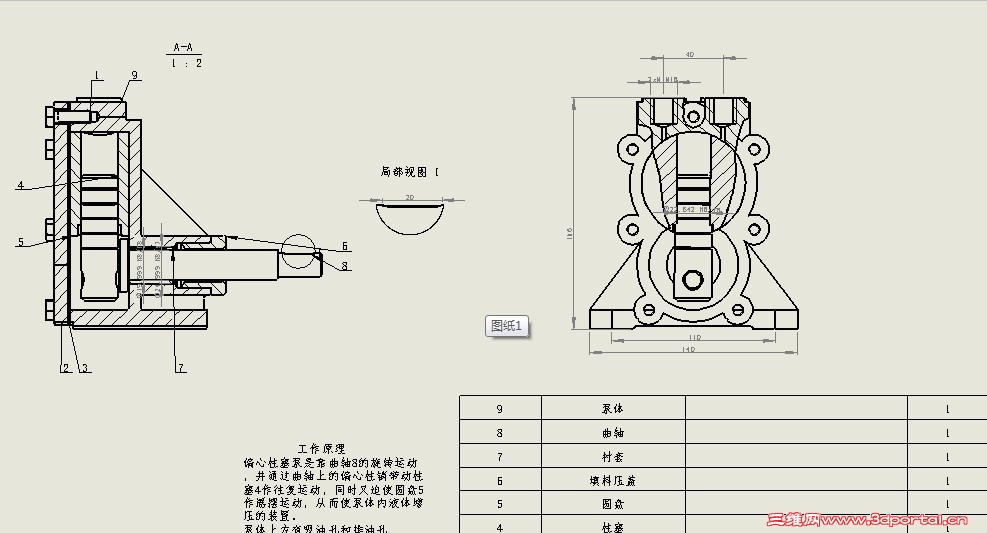

先看看这一张图片，如何能在sw里清晰完整的表达出来呢？[localimg=180,135]1[/localimg]
大家先看看我的拙作

所以我的问题是和疑问是，首先断开的剖视图不能在剖面视图局部视图或者是交替位置视图上生成！那么如何画出第一张图片上的使用全剖和局部剖才能清晰方便表达的装配图呢？供大家技术讨论

lueshen · 发表于 2011-12-2 15:12:06

不好意思，有一张图片超过2M，我重新发上一张

lueshen · 发表于 2011-12-2 15:27:54

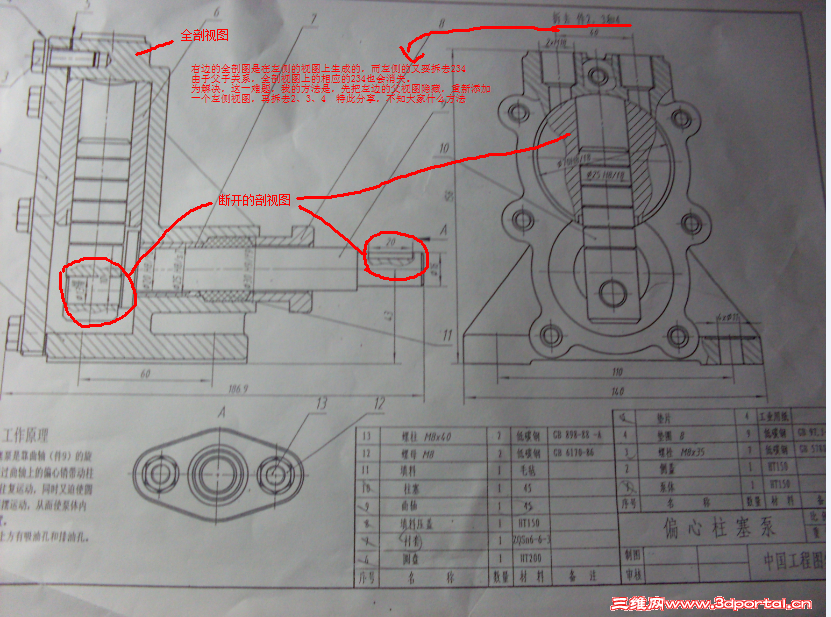

先看看这一张图片，如何能在sw里清晰完整的表达出来呢？[ QQ截图未命名.png

还有就是下面的向视图大家都是怎么做出来的啊

gao_cl6886 · 发表于 2011-12-2 15:40:20

那么标准的一张图，怎么被你画成那样了，要好好学习呀。

xuwenhua · 发表于 2011-12-2 15:43:13

sw对付他真是小菜一碟

xuwenhua · 发表于 2011-12-2 15:45:10

自己看帮助学了你就不会忘。

lueshen · 发表于 2011-12-2 17:16:38

我是刚学sw不久，你可以指点我，请不要在没有任何解答和经验交流的情况下，就对我指指点点！请你解答如何清晰地表达那张视图并指出我的缺点和不足，然后我任你指指点点！ 4# gao_cl6886

lueshen · 发表于 2011-12-2 17:22:28

小菜一碟？请大仙指路！看如何在右图全剖视图上用局部剖视图表达看不见的零部件啊 6# xuwenhua

xuwenhua · 发表于 2011-12-2 21:00:53

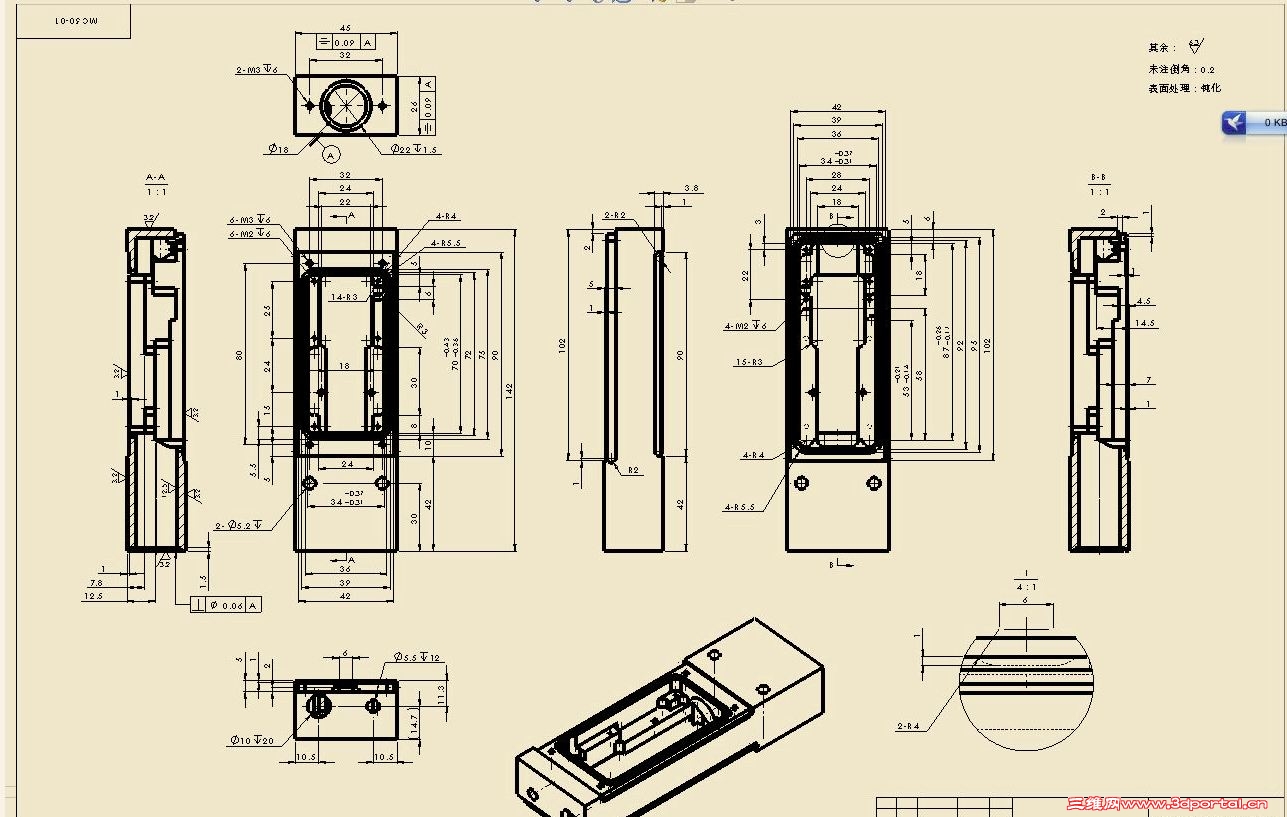

随便找一个

xuwenhua · 发表于 2011-12-2 21:03:44

只是给你指点，都在挣钱没时间给你上课，自己看帮助学了你就不会忘。

阿帕奇 · 发表于 2011-12-3 10:10:56

11版以上是可以的

gydcy · 发表于 2011-12-3 10:29:50

向高手学习了！

suqiwen789 · 发表于 2011-12-3 14:56:45

请高手回答！！！

leanping · 发表于 2012-5-10 13:07:45

做断开的剖视图，选择厚度的时候有没有可以不直接输入数字，而是选择到那个面，就像拉伸实体那样到哪个面，在哪里选？？？？求高手解答！！！

haocheng1011 · 发表于 2012-5-11 17:52:56

“断开的剖视图”上再做“断开的剖视图”

haocheng1011 · 发表于 2012-5-11 17:54:57

可以选择边线、圆，等特征 14# leanping

朔北 · 发表于 2012-5-31 17:13:31

表示不解，请教，求解答 solidworks断开的剖视图不能在局部、剖面、或交替位置视图上生成

sunnycgt · 发表于 2012-6-14 16:00:38

“断开的剖视图”上再做“断开的剖视图”
十五楼正解。这一招我经常用。

杀苏 · 发表于 2012-6-14 23:42:02

18# sunnycgt

还可以这样做啊

hcxxx901127 · 发表于 2012-6-18 16:59:57

“断开的剖视图”上再做“断开的剖视图”
- i6 @# m6 }/ g; a9 x/ y1 u# ~haocheng1011 发表于 2012-5-11 17:52 http://www.3dportal.cn/discuz/images/common/back.gif

这个应该行

aaronczl · 发表于 2012-7-10 14:09:24

楼主说的意思是在左侧视图中作剖中剖吧，那就是用剖中剖就行，十五楼是对的。
