如何标注弯管的长度

若水行者 · 发表于 2011-11-29 10:39:29

您需要登录才可以下载或查看，没有帐号？注册

x

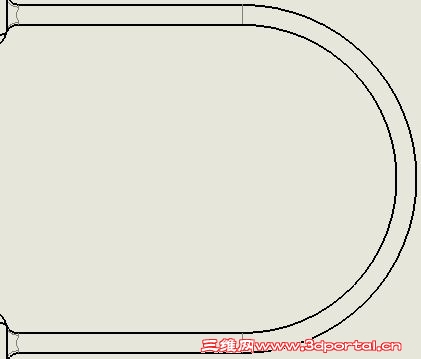

如题，怎么标注这段折弯管道的长度啊，上下两段水平中间折弯

jmok520 · 发表于 2011-11-29 10:51:51

标注方法：管径多少，直线段多少+R多少！

若水行者 · 发表于 2011-11-29 10:59:09

本帖最后由若水行者于 2011-11-29 11:09 编辑

回LS，这是算法，不是标法啊？！

gkatydid · 发表于 2011-11-29 20:12:37

标中心线即可，我厂是这样标的。

tangcarlos3d · 发表于 2011-11-29 20:41:28

标弯曲中径的弧长和两直线长度即可。

qiyuezhuifeng · 发表于 2011-11-29 21:23:34

用焊件功能一般能解决总体长度的问题，但是在工程图中的标注，还不知道

repzk031 · 发表于 2011-11-30 08:46:38

个人觉得可以标中径(两段直线加圆弧),然后用上注释箭头指引说明弯曲前的下料长度.

John.liu · 发表于 2011-11-30 08:55:19

学习学习，很好很强大
