各位老师 SW转CAD 尺寸标注乱套了<有图有真相有源文件>

aoliang168 · 发表于 2011-11-21 17:18:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 aoliang168 于 2011-11-21 18:14 编辑

大家有什么好的解决方案啊！其目的是希望能够更快地转换文件，并且在转换之后能够尽量减少在autocad中的操作步骤，从而高效形成符合要求的工程图文件！
谢谢各位老师的帮助！

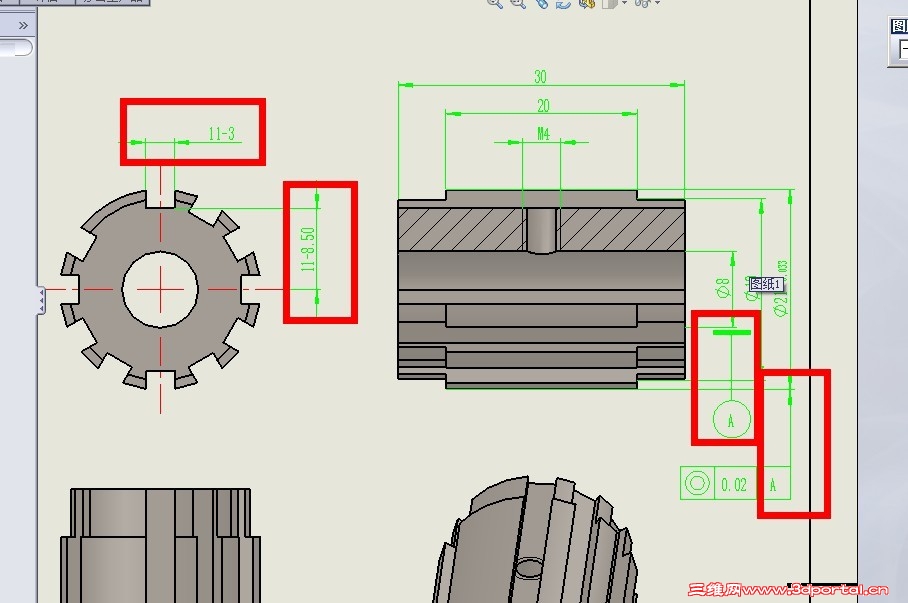

SW2011工程图

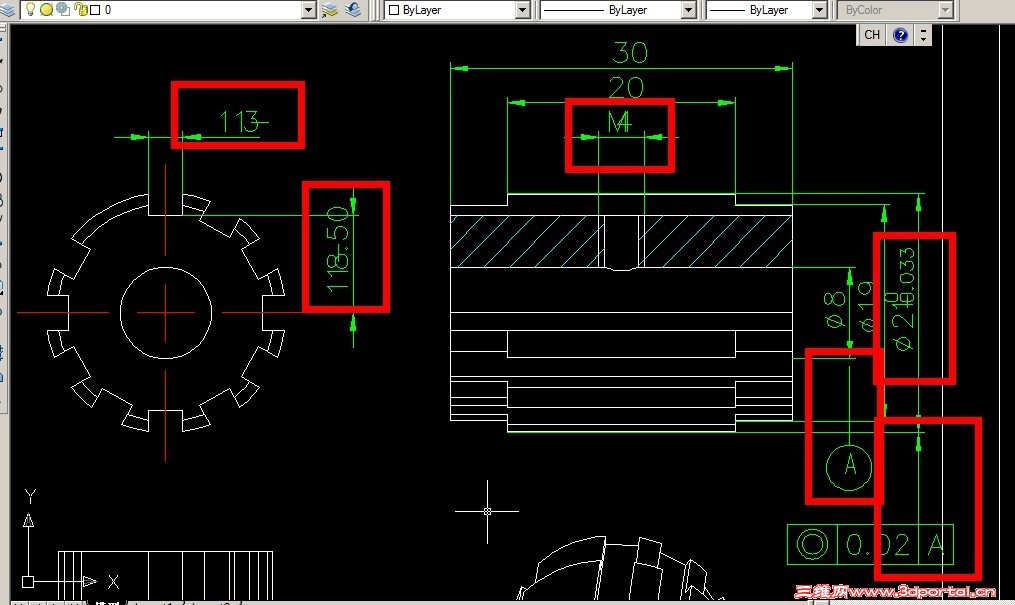

转换后的CAD图

laoxu1112 · 发表于 2011-11-21 19:39:19

遇到同样的困惑，坐等高手出招。

hatesnow · 发表于 2011-11-21 20:01:28

我的2010是没发现，你改下选项试试。

aoliang168 · 发表于 2011-11-21 20:25:55

1973844
& z7 N" C+ P& o/ L8 d我的2010是没发现，你改下选项试试。+ t( {' N7 _7 p, i1 t! n. e/ ^
hatesnow 发表于 2011-11-21 20:01 http://3dportal.cn/discuz/images/common/back.gif

按你的设置，问题同样出现。
谢谢你啊

ttttloveer · 发表于 2011-11-21 20:37:30

感觉是CAD中的字体的原因

yuyanliang12 · 发表于 2011-11-21 20:46:44

这是SW与CAD字体不同造成的只有把SW的标注字体与CAD设成同样的字体如：宋体就不会出现这种现象

yuyanliang12 · 发表于 2011-11-21 20:47:24

这是SW与CAD字体不同造成的只有把SW的标注字体与CAD设成同样的字体如：宋体就不会出现这种现象

yuyanliang12 · 发表于 2011-11-21 20:48:01

这是SW与CAD字体不同造成的只有把SW的标注字体与CAD设成同样的字体如：宋体就不会出现这种现象

aoliang168 · 发表于 2011-11-22 08:43:02

这是SW与CAD字体不同造成的只有把SW的标注字体与CAD设成同样的字体如：宋体就不会出现这种现象, E2 A! Z6 x/ `( R: ^( z' B
yuyanliang12 发表于 2011-11-21 20:48 http://3dportal.cn/discuz/images/common/back.gif

SW的标注字体设置成宋体，还是问题依旧，谢谢老师指导

骚丽的蜗壳丝 · 发表于 2011-11-22 09:21:23

SW使用的字体和CAD的不一样，建议试试dxf格式

oneteng · 发表于 2011-11-22 10:04:33

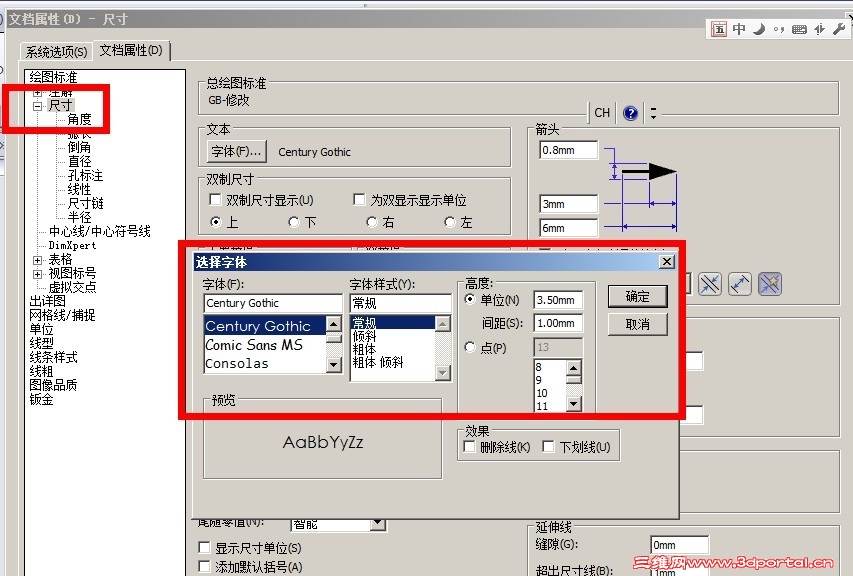

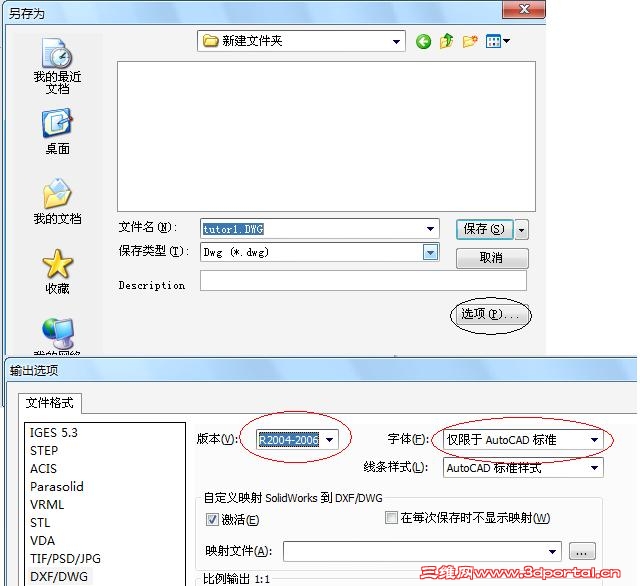

字体选择如图

oneteng · 发表于 2011-11-22 10:08:44

楼主你那是什么“源文件”？没有实体图只有工程图不行！懂吗？
我用的是SW2010.

cloudpeng · 发表于 2011-11-22 10:11:42

在字体上下功夫，可是麻烦的很啊。
我的标注，都是在CAD里重新标的，反正是要标一次的，在SW里就不标了。只把图形转过去就行了。

802210 · 发表于 2011-11-22 12:03:04

提示: 作者被禁止或删除内容自动屏蔽

aoliang168 · 发表于 2011-11-22 12:09:17

楼主你那是什么“源文件”？没有实体图只有工程图不行！懂吗？
) [- a1 p5 b7 ]) M我用的是SW2010.9 F+ D: B( r" K0 b2 A
oneteng 发表于 2011-11-22 10:08 http://3dportal.cn/discuz/images/common/back.gif

是保存的分离工程图（不需要实体就可以打开），是SW2011的，谢谢老师啊

aoliang168 · 发表于 2011-11-22 12:11:53

SW使用的字体和CAD的不一样，建议试试dxf格式7 E4 K9 y+ S$ e1 n9 [* s
骚丽的蜗壳丝发表于 2011-11-22 09:21 http://3dportal.cn/discuz/images/common/back.gif

DXF试了也不行，谢谢老师指导！

aoliang168 · 发表于 2011-11-22 12:13:07

在SW里字体设成ARIL转到CAD基本没事。( `+ |* R) ?2 {4 x
802210 发表于 2011-11-22 12:03 http://3dportal.cn/discuz/images/common/back.gif

Aril试了也不行，谢谢老师指导！

aoliang168 · 发表于 2011-11-22 12:30:43

本帖最后由 aoliang168 于 2011-11-22 12:31 编辑

字体选择如图
" k) q* X" e2 d, C/ w/ w1974015
* r$ u; Y: I( m1 \( Voneteng 发表于 2011-11-22 10:04 http://3dportal.cn/discuz/images/common/back.gif

按你的设置，问题依旧，谢谢老师指导

cadtools · 发表于 2011-11-22 21:28:24

SolidWorks 工程图文件转成DXF/DWG格式的过程中，的确会遇到一些问题，这些问题主要包括三个方面：
1、转换过程中的图层映射问题
2、字体转换过程中乱码的问题
3、转换后有关尺寸标注不能编辑的问题。

我在《SolidWorks 工程图实战精解》这本书对上述问题进行了一一探讨，并提出了较为完美的解决方案。下面的链接是本书配套光盘中的一个视频教程，希望在思路上对你有帮助。
http://v.youku.com/v_show/id_XMzI1MDQwMDY0.html

如需进一步了解，可期待机械工业出版社邢启恩《SolidWorks 工程图实战精解》一书，即将出版。

linux1234 · 发表于 2011-11-22 21:30:54

邢老师这本书何时有售?可以预订不?

cadtools · 发表于 2011-11-22 21:32:56

即将出版，半月个左右吧，谢谢

aoliang168 · 发表于 2011-11-23 12:18:09

SolidWorks 工程图文件转成DXF/DWG格式的过程中，的确会遇到一些问题，这些问题主要包括三个方面：
% ^, N- C% N% t6 g- d i1、转换过程中的图层映射问题
6 ~* j% D5 h) D5 V3 ~; T/ H; ?' i. K2、字体转换过程中乱码的问题% d6 A) J2 ], @% Z9 J2 @+ L/ z
3、转换后有关尺寸标注不能编辑的问题。
6 i" J9 M8 K# b/ y1 K) [) r) j# `. n" |! {
我在《 .... b$ O" s e. h5 U4 a4 p3 r
cadtools 发表于 2011-11-22 21:28 http://3dportal.cn/discuz/images/common/back.gif

谢谢邢老师的指导，里面是用宏解决的啊，佩服！期待邢老师的书早日上市！

oneteng · 发表于 2011-11-24 17:37:22

我一般用"caxa"打开CAD图，基本无乱码。(*^__^*) 嘻嘻……

hatesnow · 发表于 2011-11-24 19:16:35

最近在2012下试了一下，问题同样存在。
临时解决办法，在cad下修改标注样式，把"slddimstyle0"~n那些全编辑一次，把“文字位置”的垂直完全改为“上”，不然拖动还会出现论坛另一篇帖子提到的情况：当尺寸线拖动到标注点下方或右方，文字跑到横线下方去。

期待更好的办法。

憨憨 · 发表于 2011-11-24 19:26:06

学习了，谢谢各位，也受同样困扰。
