求高手解答难题..

150685750 · 发表于 2011-11-5 18:46:08

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

这个图纸怎么做呢..怎么来画出立体效果..谢谢..

woaishuijia · 发表于 2011-11-6 16:14:30

图纸不完整,绝大部分数据都没有,让人怎么画?

150685750 · 发表于 2011-11-6 18:30:04

我只想知道怎么画啊...你画出来了...我也不知道啊

woaishuijia · 发表于 2011-11-7 03:11:40

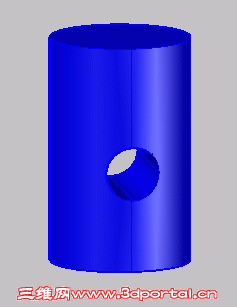

CAD三维建模的技巧主要有两个:一是要学会把看似杂乱无章的实体在自己的头脑中拆分成多个可以用拉伸,旋转等基本建模方法创建的基本三维体,也就是说,像你这个零件看似复杂,实际上也只是多个基本三维体的组合.注意:我说的是组合而不是叠加,如下图,就是两个圆柱体的组合.

二是要熟练掌握UCS和视图的操作方法,能够在三维空间的任意方向和位置上使用基本方法创建基本三维实体.
建议你先做一下本版置顶的简单3D练习系列题目,待掌握了上面两条技巧后,你就会发现,再复杂的实体也只是个步骤多少的问题,万变不离其宗.呵呵

150685750 · 发表于 2011-11-8 17:12:02

你说的是三维建模啊.我想我哪图纸应该是轴测图....以前我也想是通过三维图来实现..但做好的图形.旋转到我需要的角度后..线段就会变形...更主要的是我想得到是二维线框..

woaishuijia · 发表于 2011-11-8 19:26:29

本帖最后由 woaishuijia 于 2011-11-9 03:12 编辑

用电脑制图还要画什么"轴测图"?那是没有电脑只能趴图板时,或者是286年代没办法的事.现在用电脑,而且软硬件都支持,直接画三维省时省力,何乐而不为呢?如果你已经完成了三维建棋,那已经离最终结果只差一小步了,可以说已经完成了整个工作量的99%了......三维实体到二维工程图只需要一个命令......

150685750 · 发表于 2011-11-8 22:23:04

什么命令呢.是视图里的..二维线框？好像不行..试过但得不出图纸的效果啊

woaishuijia · 发表于 2011-11-9 04:30:20

CAD三维转二维的方法有多种.因为本坛有关这方面的介绍和讨论帖很多,想具体地了解可以自己搜索一下,也可查看这个帖子CAD三维及二次开发子版区资料汇总－－求助前请先查阅该贴（参与有奖）,这里只做简单的介绍:
一.在图纸空间的视口中使用"轮廓"(SOLPROF)命令--目前最常用的方法
二.在2007及以上版本的模型空间使用"平面摄影"(FLATSHOT)命令
三.在2012版本的图纸空间使用"基础视图"(VIEWBASE)和"工程视图"(VIEWPROJ)命令

如果仅仅是想让模型空间的三维模型按轴测图的样式显示,还有下面的方法:
一.把"DISPSILH"系统变量设为1(显示轮廓边)并使用"消隐"视图
二.2007及以上版本使用"三维隐藏"视觉样式

steeliron · 发表于 2011-11-9 05:03:34

这纯粹是手工画的图纸，当然是头脑中形成物体形象，然后画出三维效果
