[求助] 如何放样为实体

[复制链接]
头像被屏蔽
发表于 2011-11-4 10:12:00 | 显示全部楼层 |阅读模式 来自: 中国上海
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2011-11-4 10:15:41 | 显示全部楼层 来自: 中国广东惠州
先放样为曲面再转换为实体。
头像被屏蔽
 楼主| 发表于 2011-11-4 10:17:12 | 显示全部楼层 来自: 中国上海
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2011-11-4 10:23:49 | 显示全部楼层 来自: 中国浙江金华
本帖最后由 ffda 于 2011-11-4 10:34 编辑
3 X+ {8 e, M" E: @9 K' h% w/ J' P, ]0 H1 t4 w, E" O

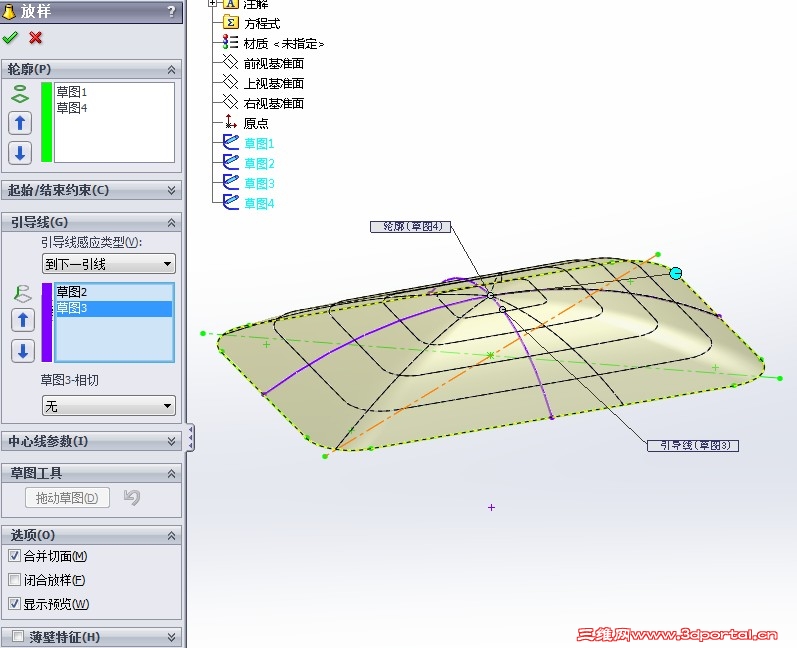

项点加一个“点”,放样!也可以用圆项做!6 Y% p0 C! V6 b  O5 l
头像被屏蔽
 楼主| 发表于 2011-11-4 10:33:20 | 显示全部楼层 来自: 中国上海
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2011-11-4 10:37:34 | 显示全部楼层 来自: 中国浙江金华
这个我也做出来了,但是还是不完美,有四条痕迹,是否能做到底部是光滑的
; [* A' \: p4 qlifetree 发表于 2011-11-4 10:33 http://www.3dportal.cn/discuz/images/common/back.gif

7 }$ m9 d: X4 [" u要求不严的话用圆项做应该好些。
发表于 2011-11-4 10:56:08 | 显示全部楼层 来自: 中国浙江金华
本帖最后由 ffda 于 2011-11-4 11:00 编辑
0 a9 d% i# }9 ?  K: O9 f- I+ z4 @5 R

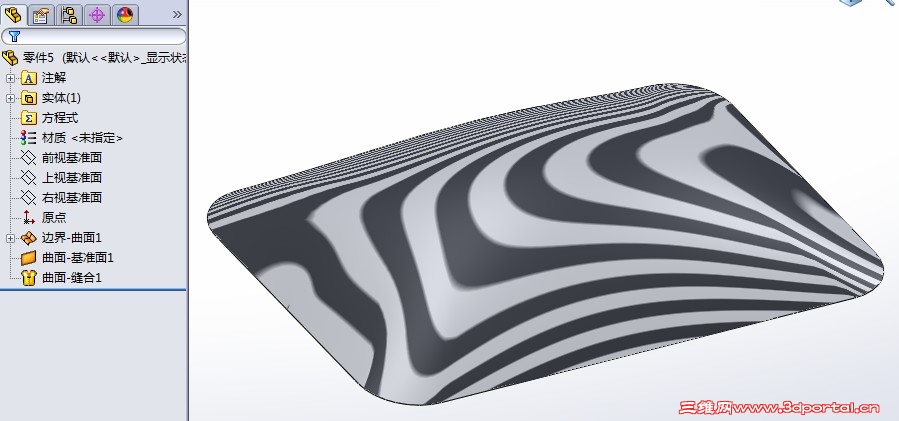

用曲面做会更好些!:

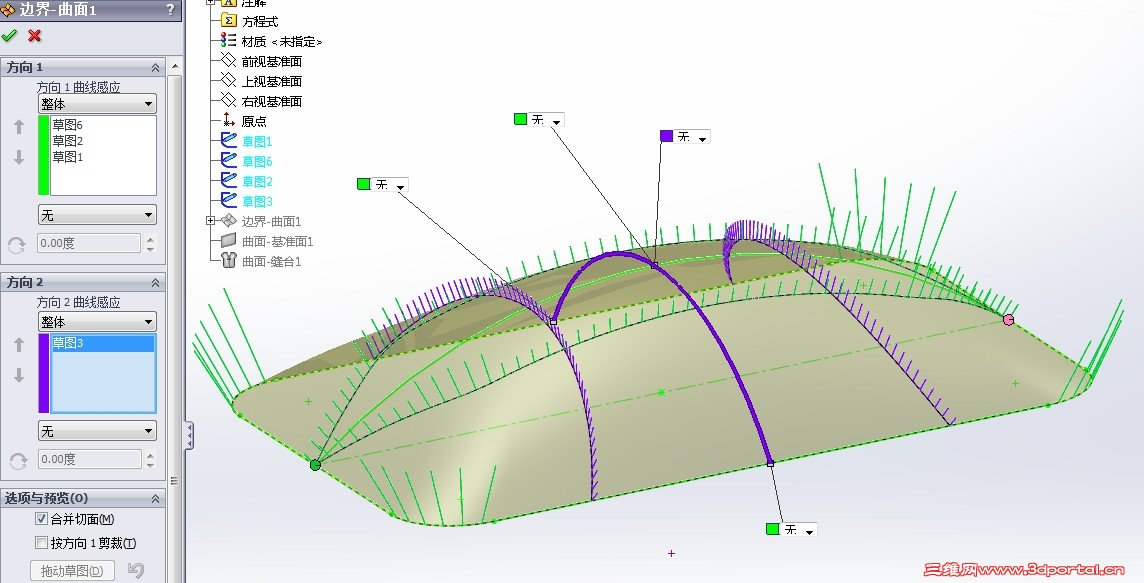

& Q8 X" D8 M% E' I 128.jpg 5 M1 \3 ]) H$ Q" U$ v# O. ]6 g

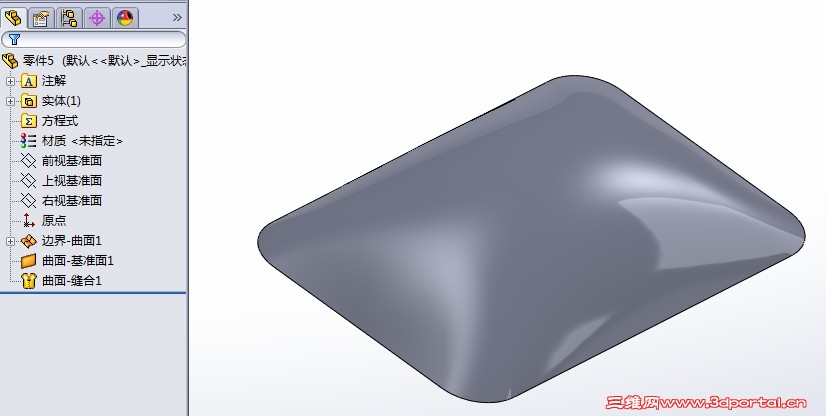

; q/ }5 m3 L6 `; q 127.jpg
头像被屏蔽
 楼主| 发表于 2011-11-4 11:03:53 | 显示全部楼层 来自: 中国上海
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2011-11-4 11:18:22 | 显示全部楼层 来自: 中国浙江金华
要求比较严,是平板电脑的后壳,是否能给我一个3D模型,谢谢大家帮忙了
% d& x$ b; q' h  blifetree 发表于 2011-11-4 11:03 http://www.3dportal.cn/discuz/images/common/back.gif

6 W6 W, F: N0 Z. F: t+ W仅供参考,SW2012版。" J. |  H/ R: L, Q" l" w
零件5.rar (143.16 KB, 下载次数: 14)
发表于 2011-11-4 12:06:53 | 显示全部楼层 来自: 中国广西柳州
8# lifetree ! E$ f. e, I" D0 c- T5 J

" g1 q8 ?! M' \; ]2 V( ]扫描曲面或填充曲面(加约束线)两种效果,看下:; [0 Z' r& ]9 _& p8 z2 E

' S' {. f+ D- Q, _( E, USW2010文件: 22.rar (446.65 KB, 下载次数: 128)
头像被屏蔽
 楼主| 发表于 2011-11-4 13:29:28 | 显示全部楼层 来自: 中国上海
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2011-11-4 15:37:10 | 显示全部楼层 来自: 中国浙江金华
谢谢大家了,我自己研究出来了,后壳的曲面比你们做的好。我传上附件,请大家看看
2 {# B  {! l4 S# E" W& V/ ilifetree 发表于 2011-11-4 13:29 http://www.3dportal.cn/discuz/images/common/back.gif

' [6 R5 Z; m- [) ?' E# L3 x你的圆角1导致了周边高度不等,还是哈版做的到位!
发表于 2011-11-4 15:53:20 | 显示全部楼层 来自: 中国天津
同样是锦州人啊,看见楼上几位高手的作图方案了,相信你也早就找出解决方法了~~我只是想就你说的曲面不光滑问题给你做一下解答,曾经有位高手给我亲眼的实践是,单就加工而言,如果是用数控床子加工,那么把立体模型输出CAD格式的立体模型,做出的曲面是最完美的。也就是说CAD格式里的曲面造型是最光滑,完美的。所以如果你要是画那个模型用于数控加工的话,导出到CAD里,再出放刀路用的模型,你可以看看,是不是它的曲面最完美了~~
发表于 2011-11-4 20:01:16 | 显示全部楼层 来自: 中国广西来宾
本帖最后由 hahap 于 2011-11-4 22:11 编辑 ' I9 E! y( U) @2 I, Z
! \: t+ l! ?0 o0 ?
重修整了下,效果好些,

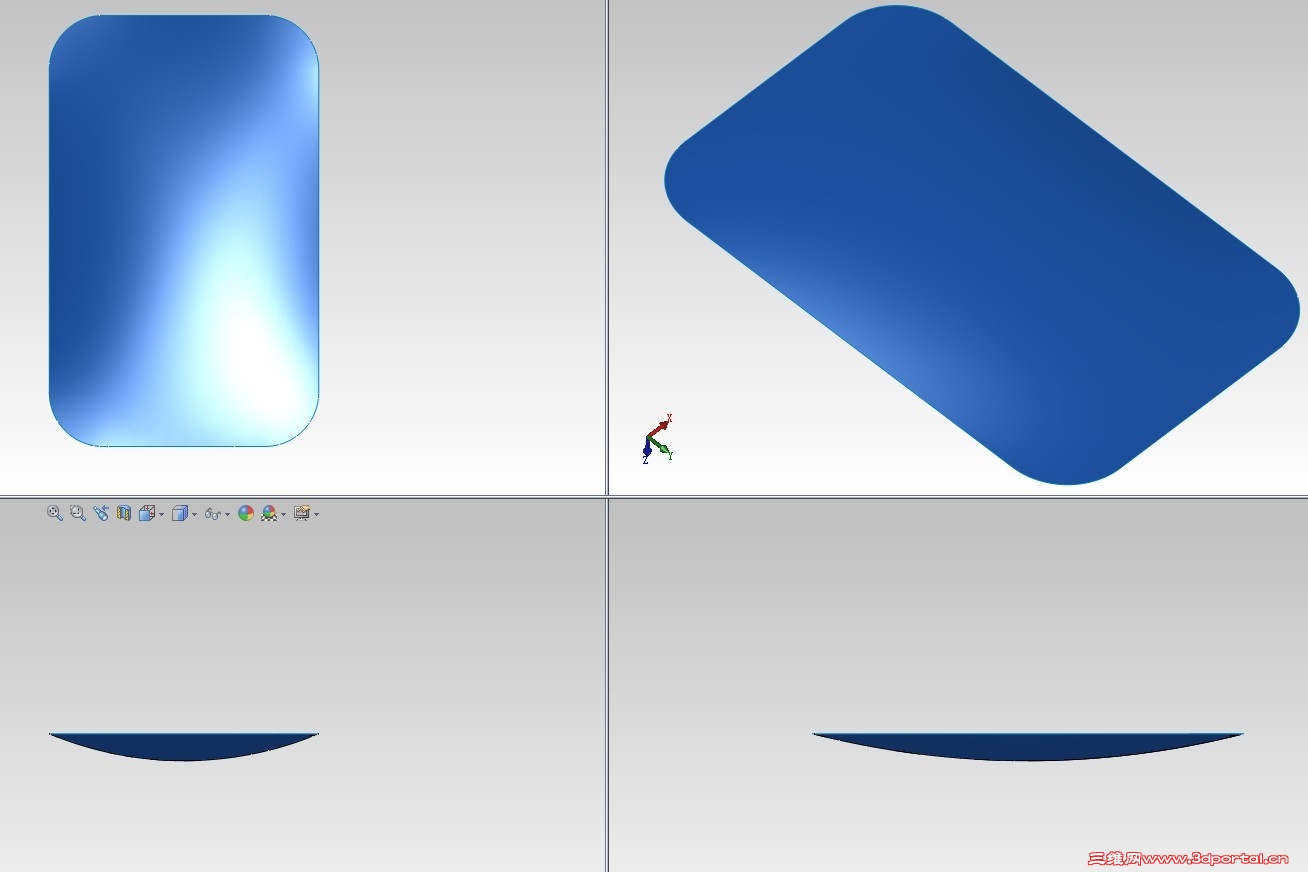

( {) x% w' u8 `6 J: i0 y" v' Q9 \9 y7 G7 ?8 Z
+ x2 l" a( b1 {* A
9 @5 {- A: m/ h! O5 a
; C7 C# u& Y" z( QSW2010文件:* W& u! |" x- Y* T- {5 V. M* L
0 n- ~- {2 v) h) s9 j  F
22.rar (129.13 KB, 下载次数: 25)
发表于 2011-11-4 20:43:29 | 显示全部楼层 来自: 中国广东中山
各位高手,我照着你们的步骤画图,为什么我的图会变成这样的,请指教!!!
2 `; V! x, \! Xhttp://file:///C:/Users/Administrator/AppData/Roaming/Tencent/Users/296202232/QQ/WinTemp/RichOle/5TI_PY_BV9Y%7BRA$US%7B$R)@7.jpg
发表于 2011-11-5 08:57:33 | 显示全部楼层 来自: 中国河北保定
确实哈版的3D草图和补面方法很值得学习,感谢哈版
