45度斜三通的交面怎么改改啊？？？？？？

acheng8465 · 发表于 2011-11-3 19:43:03

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 acheng8465 于 2011-11-4 09:10 编辑

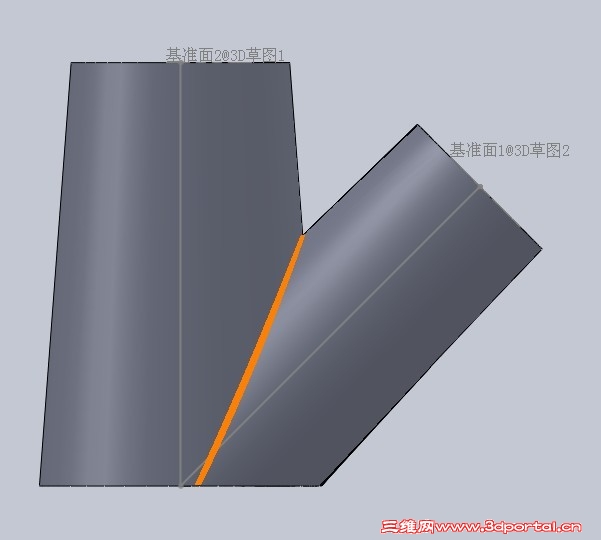

两条线的夹角为45°，但是我用的放样凸台/基体放出来的，但是我想让交接面（即黄线部分）的下端与最下面的圆的直径重合，前视状态下黄线上面的端点是对的，但是我希望下面的端点与原点重合，该怎么弄啊。
本人自学solidworks三天，今天刚第一次弄三通，遇到难题，特来请教各位老师一番，望各位老师不吝赐教............

斜三通.rar (91.76 KB, 下载次数: 28)

曼查的鲁达 · 发表于 2011-11-3 20:52:39

看不见图啊！
楼主！

acheng8465 · 发表于 2011-11-4 09:11:04

重新弄了图，原来图是保存在网易邮箱里，现在直接本地上传了

ffda · 发表于 2011-11-4 09:40:28

如果你的三个通口都是正圆，那你的要求是不可能的！

killme345 · 发表于 2011-11-4 09:46:19

你可以在CAD上先画个草图，测量出准确角度后，在SW里画！

acheng8465 · 发表于 2011-11-4 10:39:54

但是我看的图纸上面，要求三个通口是正圆，，交合面过下面圆的直径

xzq03339 · 发表于 2011-11-4 12:11:17

是不是这样？

cheng123654 · 发表于 2011-11-4 12:24:41

接合面的位置应该与那个斜接管的直径有关的，直径越大越靠近底圆的直径

acheng8465 · 发表于 2011-11-4 13:56:42

11L的朋友，谢谢你，但是不是这样的，我抽空把图纸给拍了张照，太多找不到原图了，随意找的，都是差不多的意思

别人的图纸要求接缝处要过下圆的直径
我画的是下圆直径400，上圆直径310，斜圆的是250

acheng8465 · 发表于 2011-11-4 13:57:50

圆筒旁边的方块不用理，那是包的一层外衣

ffda · 发表于 2011-11-4 15:30:53

相贯线在二维图上都上近似画法！按你的尺寸做出来，下交点一定不在原点，而且相贯线也不是直线！！

acheng8465 · 发表于 2011-11-4 15:38:47

那这个该怎么画材最接近图纸呢

ffda · 发表于 2011-11-4 15:57:52

那这个该怎么画材最接近图纸呢" r F: }2 ^0 C' |) }
acheng8465 发表于 2011-11-4 15:38 http://www.3dportal.cn/discuz/images/common/back.gif

按三维出图最真实！

acheng8465 · 发表于 2011-11-4 16:35:53

本帖最后由 acheng8465 于 2011-11-4 16:54 编辑

我就是不会才来请教的啊，各位老师有空教教我呗，给点意见。最接近但是这个距离下圆直径有点远，做出来的东西跟别人的图纸不一样，别人要求返工就麻烦大了。

acheng8465 · 发表于 2011-11-4 16:39:28

我的这个思路呢，主要是想从他们的交合面切一刀，分成两个不同的零件来放样下料

tangcarlos3d · 发表于 2011-11-4 18:51:20

19642127 F u& ]; ^/ R5 [. {* \
两条线的夹角为45°，但是我用的放样凸台/基体放出来的，但是我想让交接面（即黄线部分）的下端与最下面的圆的直径重合，前视状态下黄线上面的端点是对的，但是我希望下面的端点与原点重合，该怎么弄啊。
& j$ a: z6 y) ^7 N: s3 i$ a, W...5 G. z% ^1 F; h+ p7 Q; k, w# e% M5 j
acheng8465 发表于 2011-11-3 19:43 http://www.3dportal.cn/discuz/images/common/back.gif

在下面两个圆的直径相等即可。如上面也相等则相惯线是直线，否则是曲线。

xuxinzhi2006 · 发表于 2011-11-4 20:50:00

楼上的是正解，楼主给出的二维图是近似画法！

qiyuezhuifeng · 发表于 2011-11-5 08:38:05

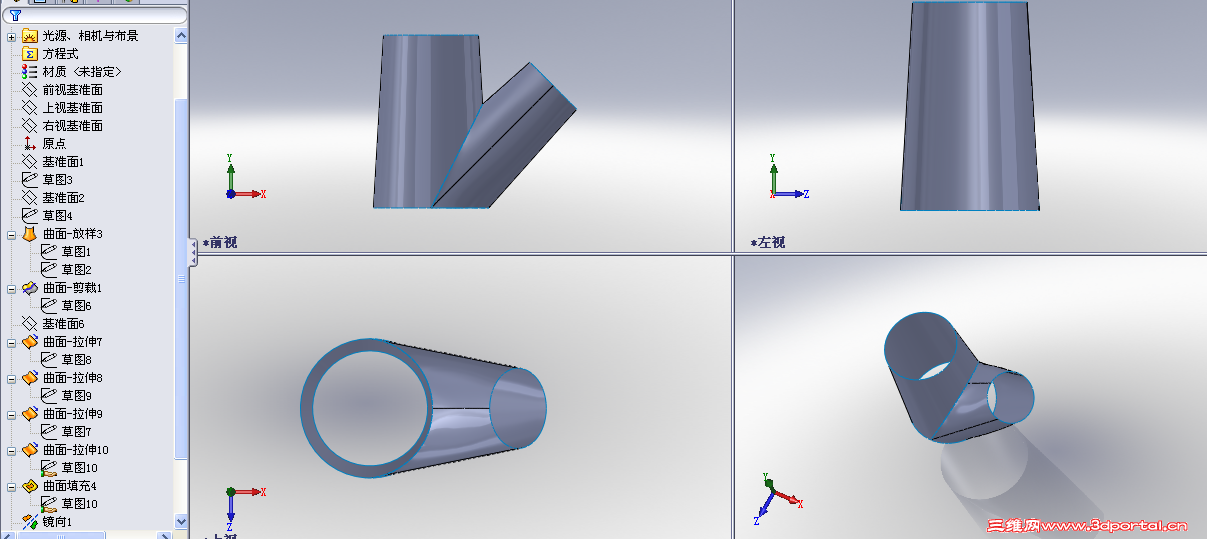

应该尊重实际情况，以前的二维图纸是为了简化，三维要改变思路。试做了一下
sw2011格式

零件1.zip (103.18 KB, 下载次数: 18)

liweisky · 发表于 2011-11-5 08:57:18

你发的二维图是错的，大小不同的圆柱，相贯线是不会在大圆的直径上的

acheng8465 · 发表于 2011-11-5 09:18:38

18L的老师，谢谢您，但是我的版本是2010的，无法打开。

cheng123654 · 发表于 2011-11-5 12:28:15

不知大家注意到了没有，这个45度的斜管根本就不是直管，如果是这样的话，那结合线能通过直径的

acheng8465 · 发表于 2011-11-5 13:28:18

是不是相贯线不到下圆的直径啊，我不懂，不是专业学机械出身的，那我这样画的图是不是对的呀！

cheng123654 · 发表于 2011-11-5 15:10:56

是不是相贯线不到下圆的直径啊，我不懂，不是专业学机械出身的，那我这样画的图是不是对的呀！
" u/ e" d# v" U: K2 E2 }, L" [8 Aacheng8465 发表于 2011-11-5 13:28 http://www.3dportal.cn/discuz/images/common/back.gif

你画的不对的，你的CAD图是没有错的，有点你要注意，那个45度的斜接管，根本就不是一个直管，它是近似一个正圆台，但靠近底部的截面近似椭圆，这种结构在化工工艺管道上是普遍的，我用画了一个，你看是不是这样的

acheng8465 · 发表于 2011-11-5 17:03:43

24# cheng123654

好像是这样的，这个需要怎样画呢？

acheng8465 · 发表于 2011-11-5 17:51:21

不知这个面您画的是个平面还是圆面呢，工艺要求做出的是个圆面。
