[讨论] 模型配置规格不能同步到工程图规格中

[复制链接]
yh2008
发表于 2011-10-14 18:24:15 | 显示全部楼层 |阅读模式 来自： 中国江苏苏州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 yh2008 于 2011-10-14 18:25 编辑 , k; f+ ?- R- I: k1 }
* ?6 Q$ i4 y3 l

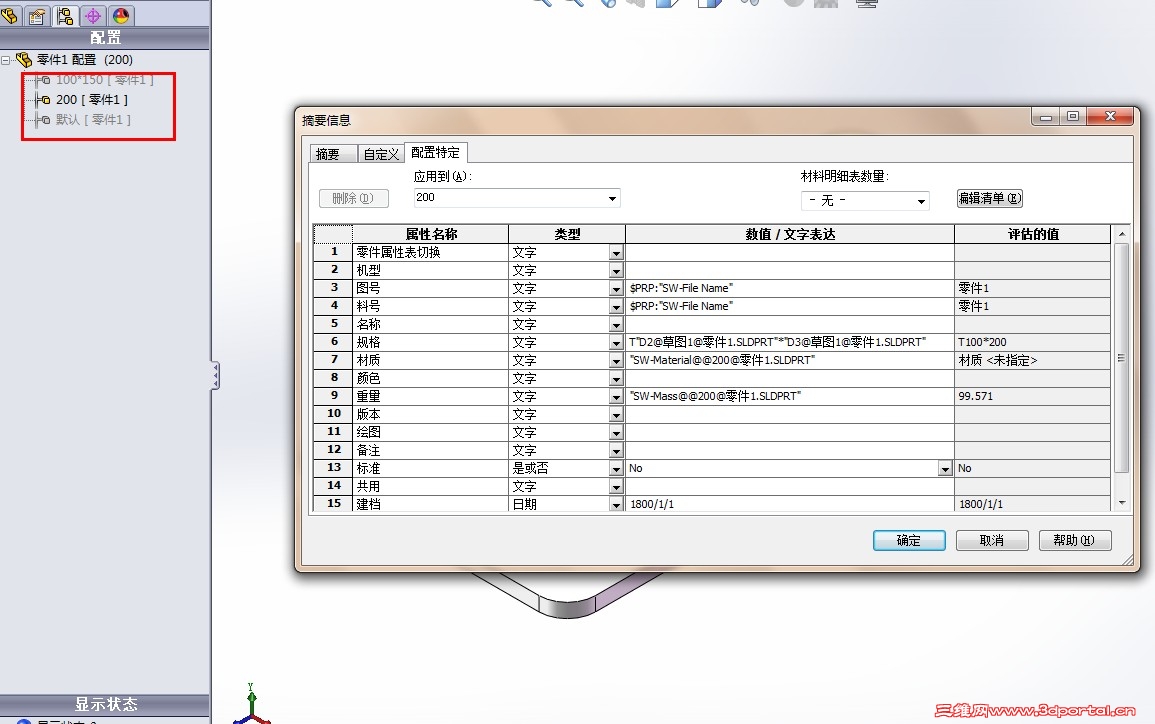

在一个模型中生成2个配置，其配置规格都有填写
% c, Q* _  _& ~, Y* z# l但不能同步到工程的图规格中，
5 b3 D3 u  Z3 x; u! c大家看看有什么好的方法0 R6 i2 x, L  x; X1 a, l; w1 \  m

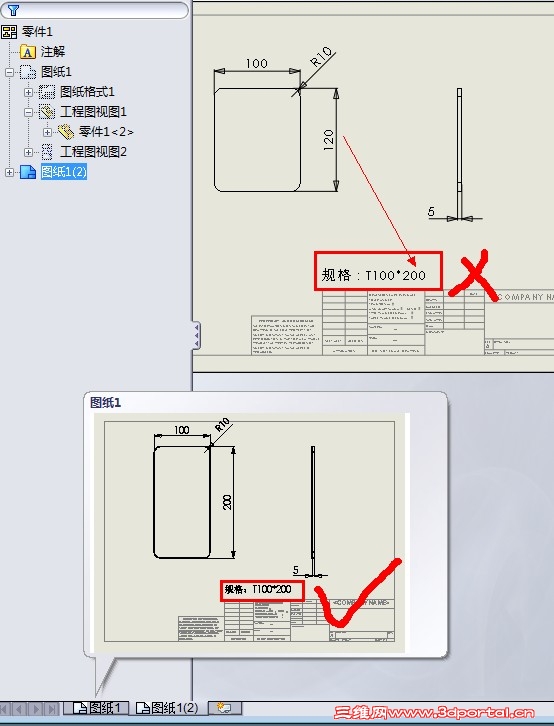

* p# Z) ~4 p) A8 j4 @ 工程图连接出错.jpg
回复

举报

yh2008
 楼主| 发表于 2011-10-14 18:24:59 | 显示全部楼层 来自： 中国江苏苏州
附 上SW2012源文件: ~  B. D! h" R
fw.zip (174.8 KB, 下载次数: 20)
回复 支持 反对

举报

xfange
发表于 2011-10-14 22:10:39 | 显示全部楼层 来自： 中国重庆
我觉得是那个参数不得跟着工程图中模型的配置变化而变化
回复 支持 反对

举报

hongwei_1987jp
发表于 2011-10-15 01:20:45 | 显示全部楼层 来自： 日本
你的配置名称那个属性定义错了，检查一下就知道的
回复 支持 反对

举报

yh2008
 楼主| 发表于 2011-10-15 08:04:43 | 显示全部楼层 来自： 中国江苏苏州
4# hongwei_1987jp . |0 [5 A5 \* F; r% x/ |

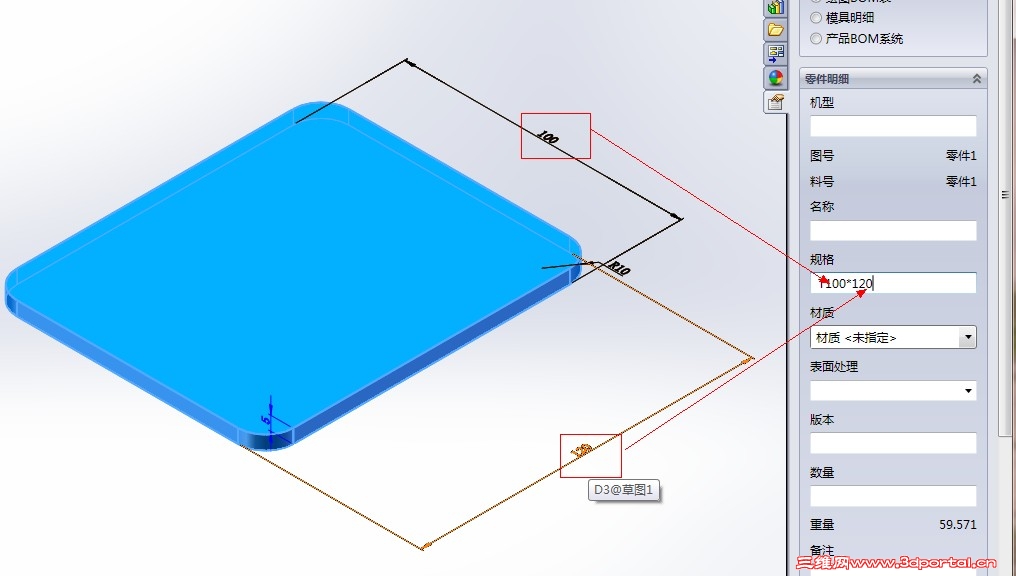

我的属性是直接连接到其规格上的
! D" g0 ?( U% x8 u! [1 M这样一来不管尺寸怎么修改; x  h: _0 E* k# M8 {& i
其规格也将会随着修改
9 ?) E. J/ r! o6 c8 H: D, v/ Z 1.jpg
回复 支持 反对

举报

qiyuezhuifeng
发表于 2011-10-15 08:51:24 | 显示全部楼层 来自： 中国河北保定
其实可以自定义属性里面设置即可，请看下面录像
7 Y3 t  k/ K  _0 q. q( V" Z* U

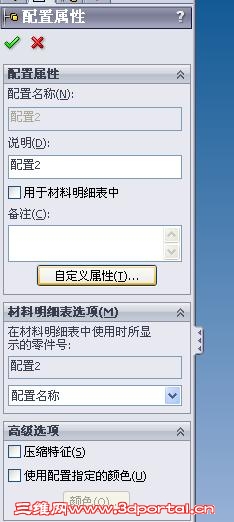

/ K9 f& {) Z+ L! m0 k 未命名.JPG ( n" k5 t" c, O$ ~; ?' F
/ }. g9 G+ s3 \$ }4 P
不同配置出工程图.zip (578.22 KB, 下载次数: 46)
回复 支持 反对

举报

yh2008
 楼主| 发表于 2011-10-15 09:36:59 | 显示全部楼层 来自： 中国江苏苏州
6# qiyuezhuifeng 0 f  Y, T2 ^" r4 E3 ?. i; t

! y1 g5 j+ C7 F5 _) Y" s你的方法却实可以: s2 Z7 j+ n. r: F8 ~5 ^
我也试过的

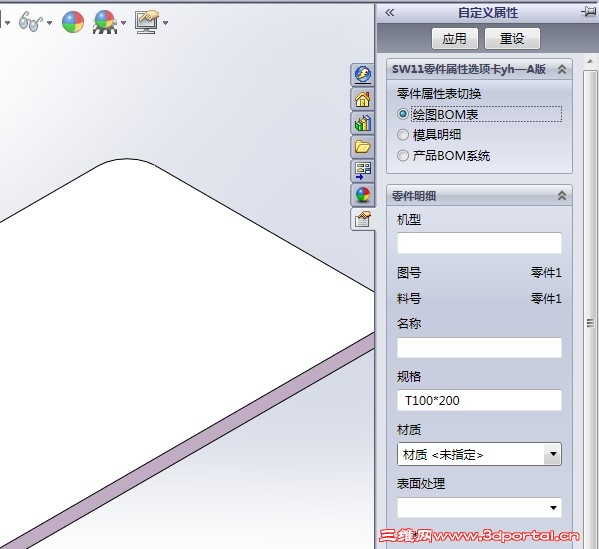

6 d+ ?% U# G9 y- o不过我的和你的不同我用的是属性卡写的属性: t4 Y; K7 w7 F* f4 o: @  ]7 A
因为你不可能每次都去手写相同的属性
7 w0 Z6 r6 Z- Q3 c& {这样很烦, N' o- g; P$ m4 q4 L* _
不知道你对此有何看法
0 F# T: d* }+ a) X 444.jpg
回复 支持 反对

举报

xuxinzhi2006
发表于 2011-10-15 09:52:28 | 显示全部楼层 来自： 中国湖北武汉
估计楼主做出来配置不会用，我试了一下楼主做的配置是可以用的！
回复 支持 反对

举报

yh2008
 楼主| 发表于 2011-10-15 10:14:25 | 显示全部楼层 来自： 中国江苏苏州
8# xuxinzhi2006
& `! X8 |" R* Q9 ^+ T2 l5 j6 g& U; L 你试出来的工程图数值可以变动吗？
回复 支持 反对

举报

hongwei_1987jp
发表于 2011-10-15 12:07:42 | 显示全部楼层 来自： 日本
9# yh2008 3 r! A$ G' J& T$ ~6 I  S: [( c8 f

+ Q( H2 [  I, \+ z6 U; E
8 m1 T# G& Q, s  V) \# t7 ^" H 捕获.JPG $ t* G8 P4 r7 f  m, P2 c
) ]7 q( H$ m' Y( w& i/ N
1 D8 t3 B0 s( N
回复 支持 反对

举报

xuxinzhi2006
发表于 2011-10-15 12:15:01 | 显示全部楼层 来自： 中国湖北武汉
楼主点工程图的投影视图后，就可以看到树上面配置栏里面楼主的配置。分别点一下你就可以看到视图中的尺寸变化！我用的是2012自带的GB工程图模板。
回复 支持 反对

举报

yh2008
 楼主| 发表于 2011-10-15 12:49:11 | 显示全部楼层 来自： 中国江苏苏州
10# hongwei_1987jp
0 j- U; ?' Q- I  {) p/ R! o6 B& K- V- Q7 k) {0 r
配置和你的一样啊2 s' o0 t/ A2 e% _+ b3 P0 b
但是工程图中的规格会随零件中的配置而改1 F/ c# R4 M( |% H
却不跟工程图中的视图而变
6 w6 [; q  R; K6 _7 W不知可否将你的源文件给我看一下谢谢
回复 支持 反对

举报

yh2008
 楼主| 发表于 2011-10-15 12:52:20 | 显示全部楼层 来自： 中国江苏苏州
11# xuxinzhi2006
: _% j: T8 N; K3 [. ^# C- {; ^# h/ Z我的点了以后+ b! w3 `5 M" A) j- d* }" Q
规格还是不会改
回复 支持 反对

举报

fgshrl
发表于 2011-10-15 13:55:34 | 显示全部楼层 来自： 中国河北廊坊
好像就不能变吧
回复 支持 反对

举报

yh2008
 楼主| 发表于 2011-10-15 14:07:09 | 显示全部楼层 来自： 中国江苏苏州
可以显示不同的规格的
回复 支持 反对

举报

yh2008
 楼主| 发表于 2011-10-15 14:08:05 | 显示全部楼层 来自： 中国江苏苏州

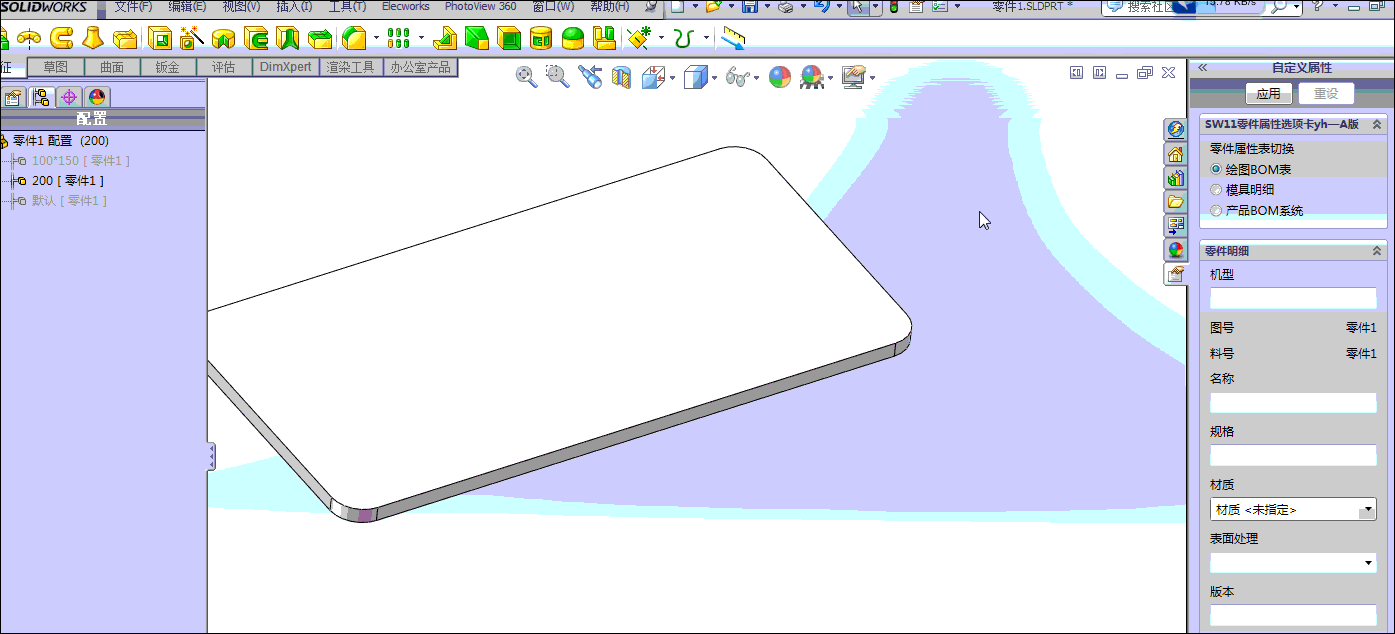

尺寸数值连接.gif . K3 S- ^8 C0 U3 ~
这个我连接数值的方法
回复 支持 反对

举报

hongwei_1987jp
发表于 2011-10-15 14:12:26 | 显示全部楼层 来自： 日本
12# yh2008 5 ~; h. [3 J4 i9 K9 ]

- }- z7 F# y' }7 d- F那是你的文件的，
/ _6 D" ]0 e. M, M* w( t  Q( }3 \) |* P8 ]: t% R5 T6 B

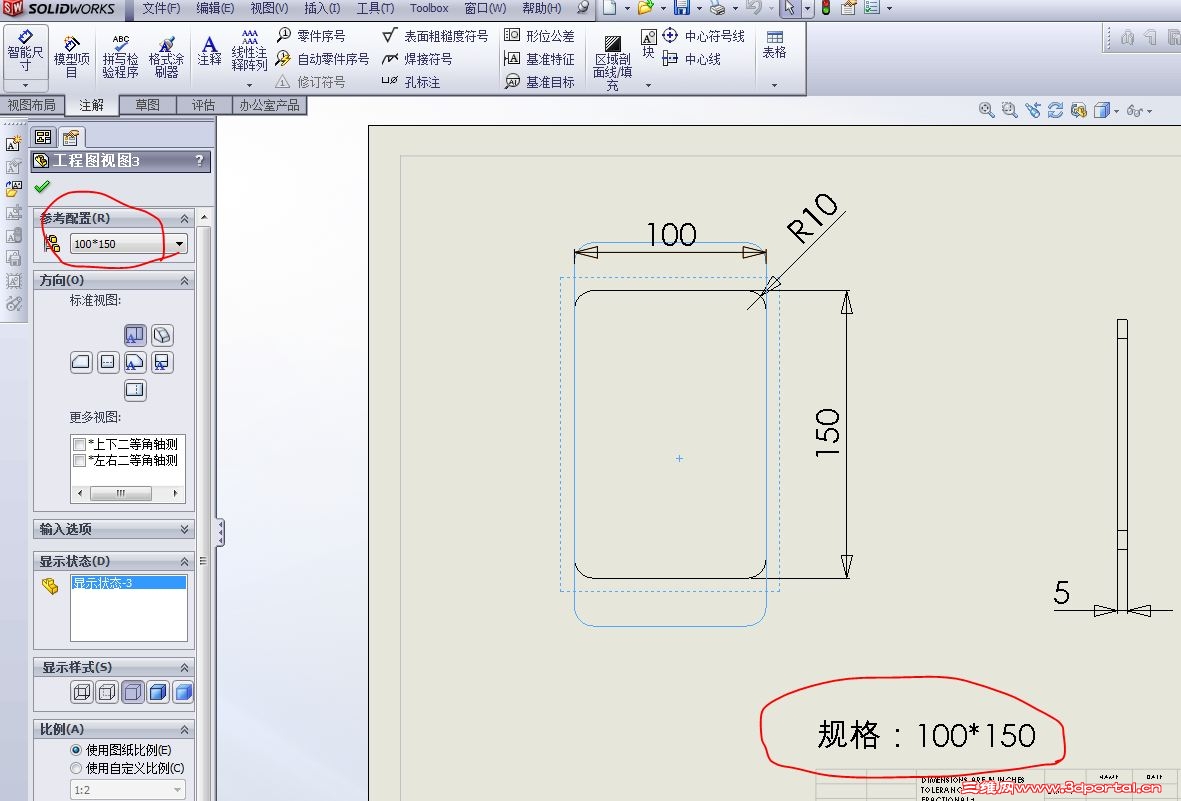

编辑图纸格式，把规格关联为配置名称就可以！
回复 支持 反对

举报

大鹿
发表于 2011-10-15 15:34:39 | 显示全部楼层 来自： 中国香港
双击注解，点选尺寸即可。
回复 支持 反对

举报

yh2008
 楼主| 发表于 2011-10-15 16:14:06 | 显示全部楼层 来自： 中国江苏苏州
17# hongwei_1987jp

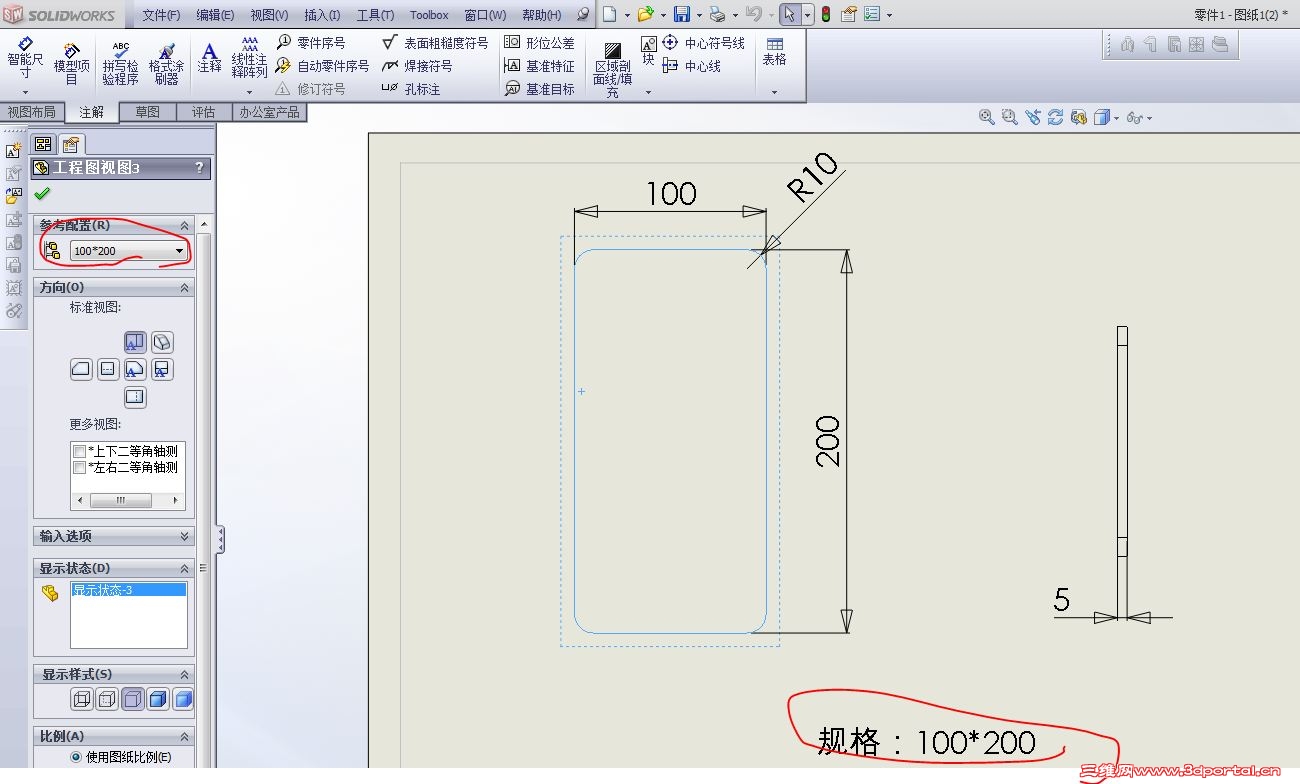

, L* L6 C  E( i/ ^8 v$ o& d0 _" w) G1 L1 }5 m) U9 }& ~& s

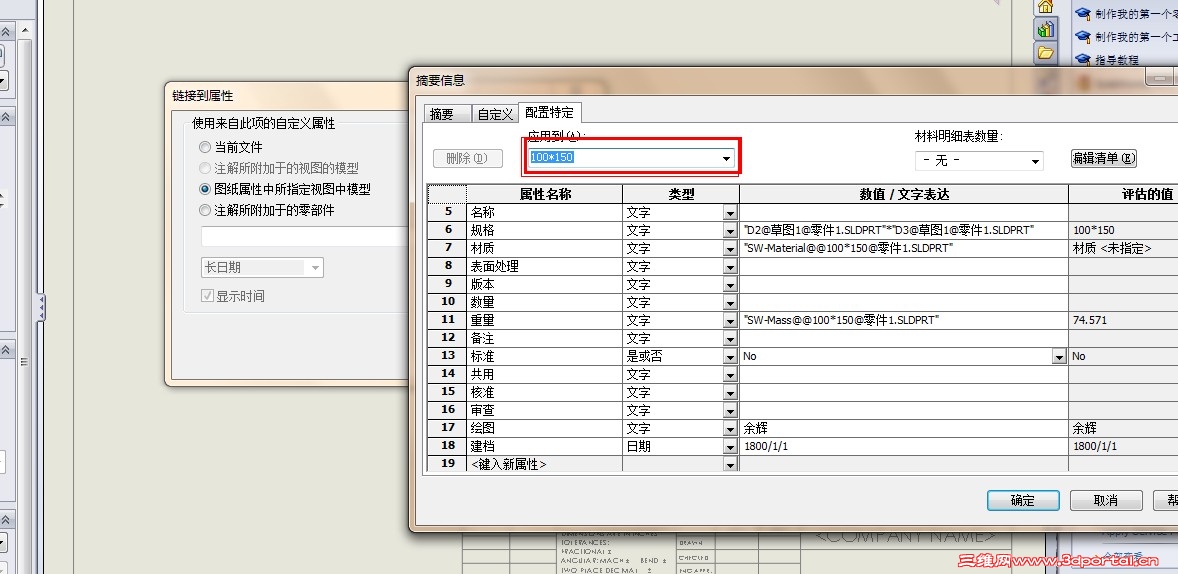

   你指的是这个吗3 q) P/ O9 ?5 F3 a3 U0 h6 N
我保存了可以一打开还是5 n4 |/ e) M- A
跑到零件中的配置名称了
' I$ L4 G" h4 P6 @) f& ~% E不知道你是怎么操作的% \* E6 q6 \% c+ V; D
回复 支持 反对

举报

hongwei_1987jp
发表于 2011-10-15 20:32:58 | 显示全部楼层 来自： 日本
本帖最后由 hongwei_1987jp 于 2011-10-15 20:40 编辑
0 d' u  ~0 B$ g3 Z8 v* Z& ^% C) Z$ p
19# yh2008
4 K) W) i' A; d7 M* d  x' I: R图纸配置替换后，要按更新，下面的规格就跟着变化啦！
8 G$ X( H8 A( K6 A3 ]' p- |
' \) H  z% R0 }' S7 \1 Z fw 配置关联.rar (149.01 KB, 下载次数: 20)
回复 支持 反对

举报

yh2008
 楼主| 发表于 2011-10-17 08:28:42 | 显示全部楼层 来自： 中国江苏苏州
20# hongwei_1987jp , W% L( e) k# c& c* ]

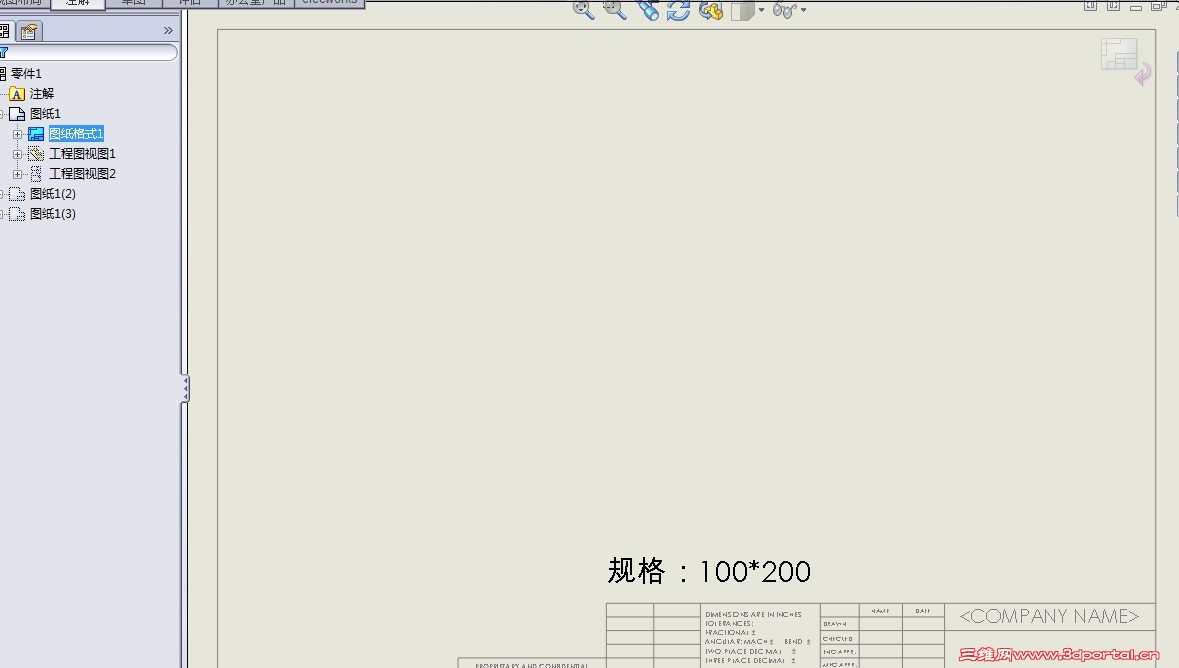

把规格改为配置名称* ~6 u/ n1 h* q: @# q
那么如果配置名称和规格不同的话9 r; J- f/ q2 H5 V2 `$ s

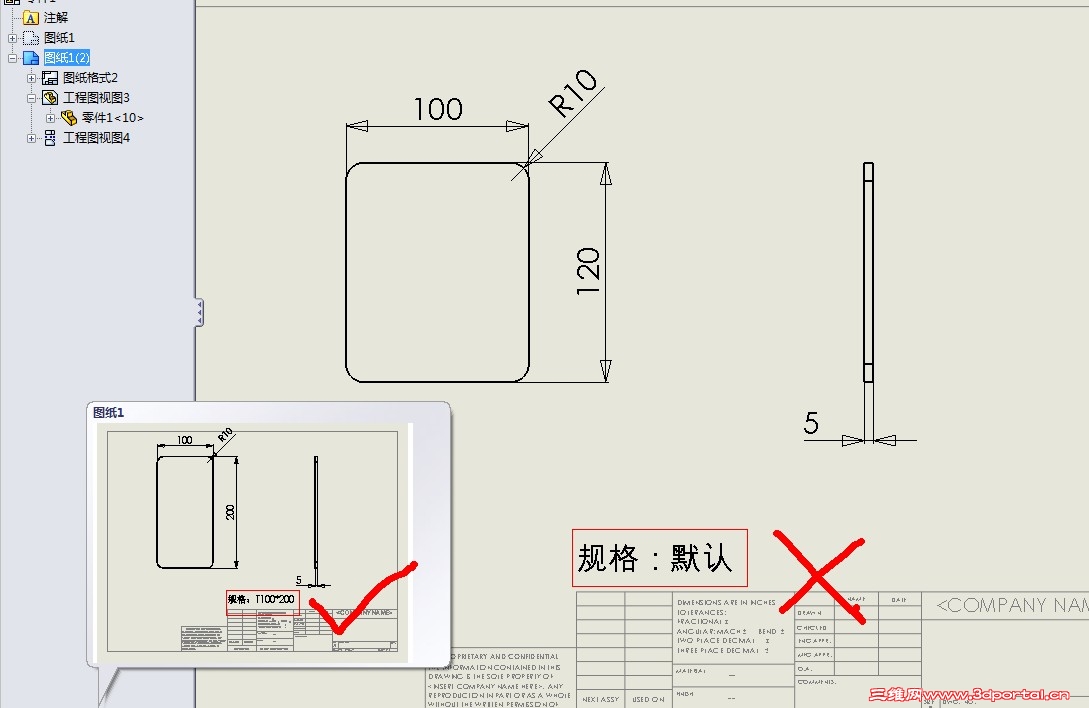

就会出现下图的情况2 ~; ~+ _# I) @0 l% p
这也不能实际的记录规格!
! W0 Y- P' |0 d* ?9 Y 8.jpg
回复 支持 反对

举报

yh2008
 楼主| 发表于 2011-10-17 08:35:46 | 显示全部楼层 来自： 中国江苏苏州
20# hongwei_1987jp ' W' D* d( W  b* C- c+ Y, ?- L: S1 E
但是如果我在属性中删除所有的属性

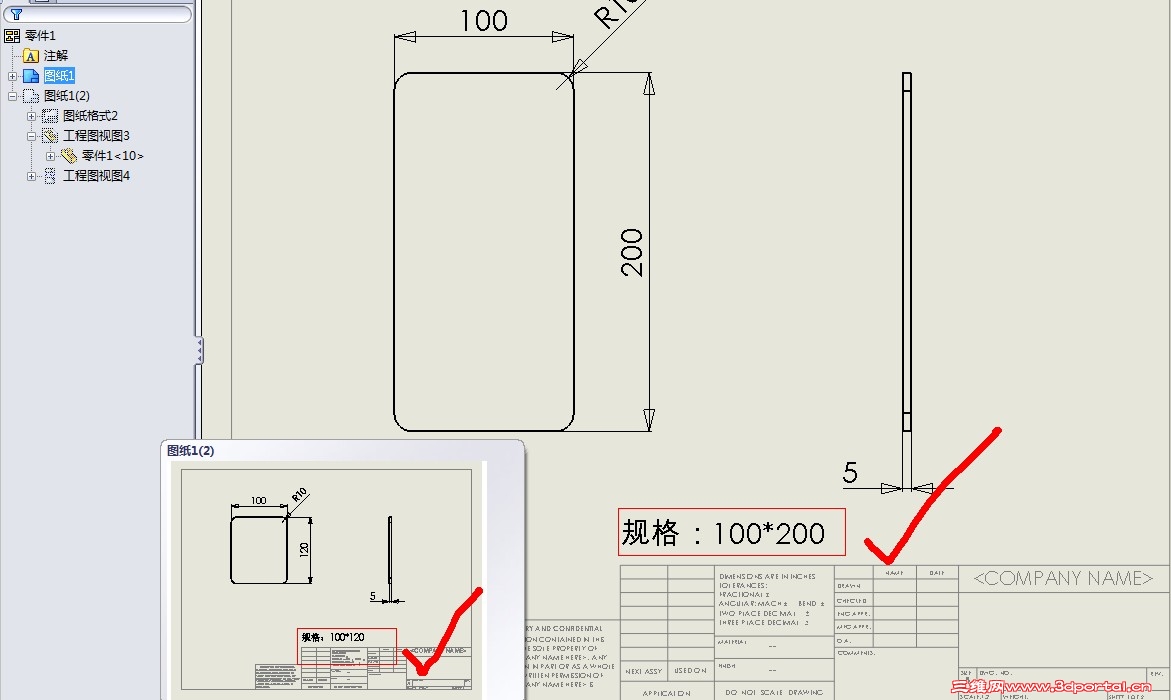

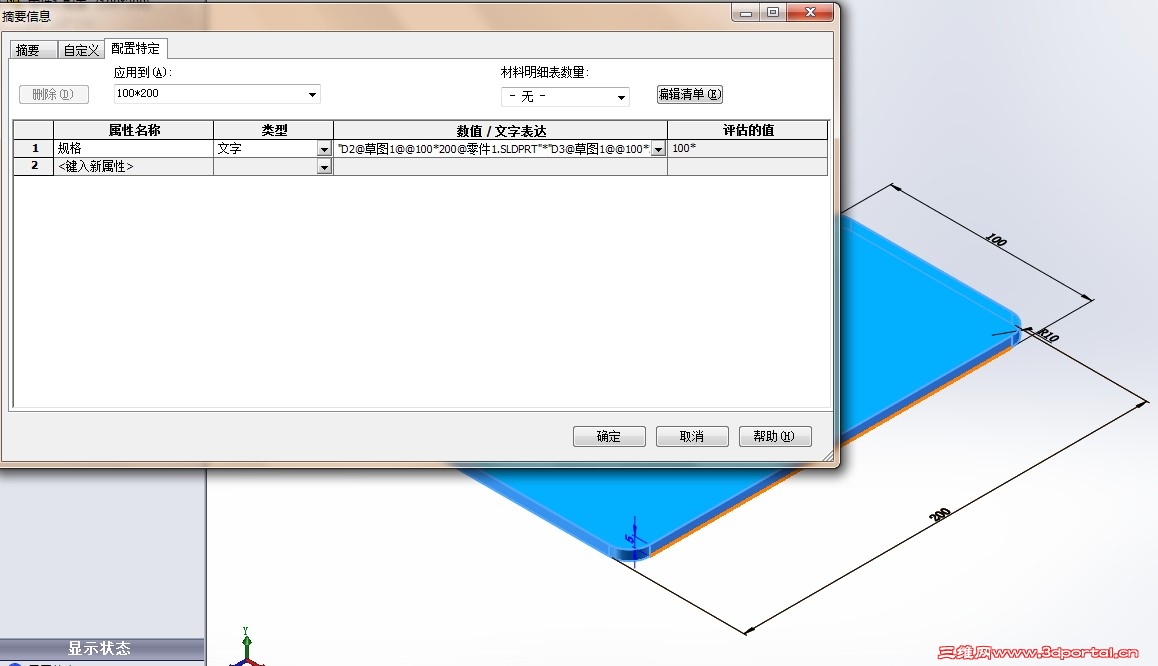

  Y) o4 |% F+ y( j( a4 O: A3 n再再每个配置中单独的写上规格连接尺寸: t  s  r* x, C2 q$ _
那么在其工程图中就可以了!
8 r8 [' S) F) \  D3 }* _% g) l  但是如果这样一个个的写配置多了是不行的
" ?3 g1 a5 |2 V% i 9.jpg
% }1 M  j5 v. @8 T: t+ }$ @ 9-1.jpg
回复 支持 反对

举报

大鹿
发表于 2011-10-17 10:02:55 | 显示全部楼层 来自： 中国香港
俺的回答没人理会，大汗！5 i+ }  a( S& i+ Q$ O3 n# @

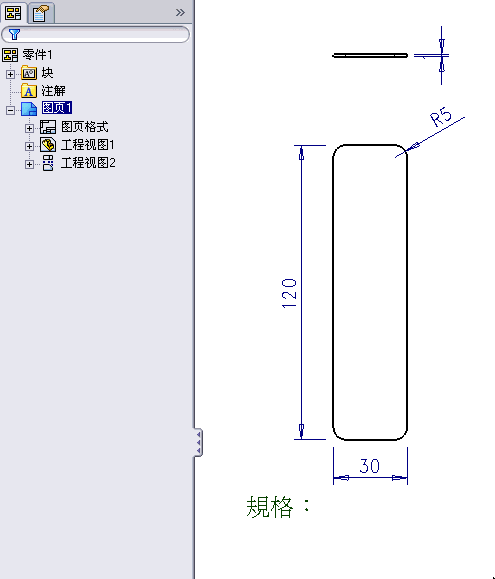

做个动画希望可以惹来关注。
回复 支持 反对

举报

yh2008
 楼主| 发表于 2011-10-17 11:33:11 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 yh2008 于 2011-10-17 11:35 编辑 9 Z' [. x' h- v+ c$ G, u4 {9 W$ I
7 [& G) W* P* s: p  w- |
23# 大鹿
. C2 y$ z% z8 `4 y7 d5 \你的这个做法也是可以的
" r5 |5 c7 G+ O4 \但是还是会有这样的一个问题/ L" r( t3 y  I. \& U  }
这个规格一般都在"编辑图纸格"后连接的* E5 u+ q2 R* ^4 z# m' y
但在这时就看不到模型的规格了!!!!3 m) A$ ?2 F1 X  j! k4 J- a
回复 支持 反对

举报

hongwei_1987jp
发表于 2011-10-17 22:38:05 | 显示全部楼层 来自： 日本
22# yh2008 # x3 }2 S" ~8 d* v
既然要做配置，就是要做需要的规格，你要默认的做什么，删掉默认的
回复 支持 反对

举报
