关于SW旋转剖

weijian03144 · 发表于 2011-10-13 22:14:52

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 weijian03144 于 2011-10-14 22:43 编辑

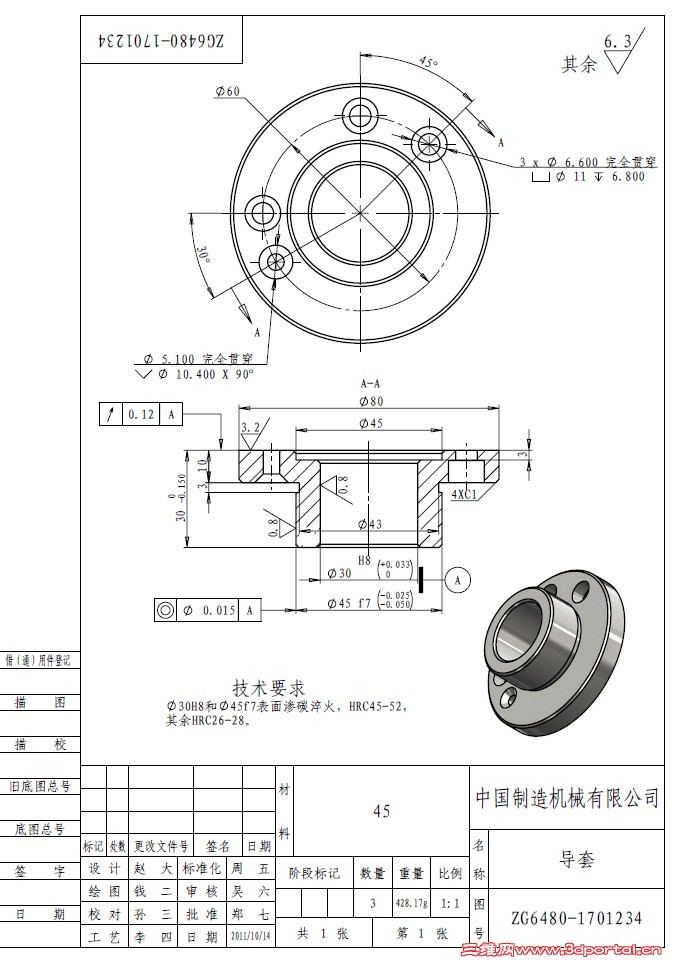

如图所示，按照图那样用Solidworks做旋转剖视图，由于两条剖面线都是斜的，所以做出来的剖视图也是斜的，怎样能符合国家制图标准，做出符合国标的旋转剖视图，这张图就是从国家标准下剪切出来的图

shiguoyou2010 · 发表于 2011-10-14 13:15:40

1# weijian03144

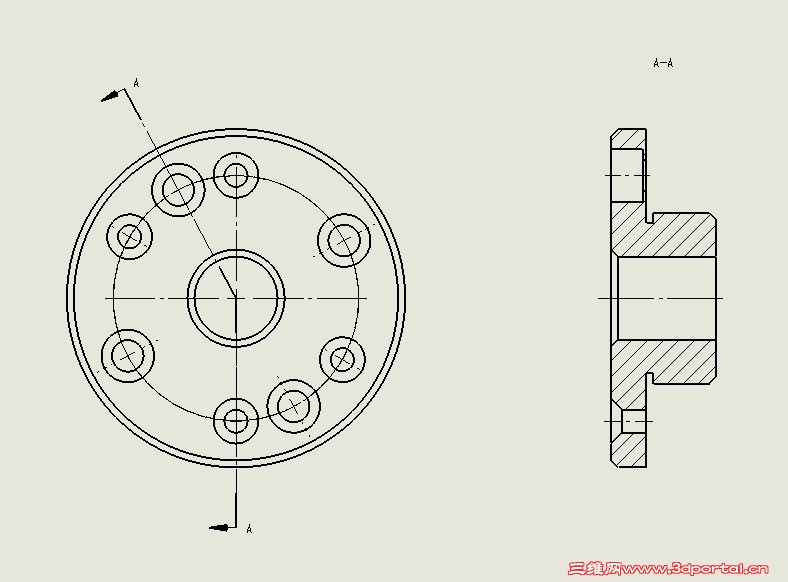

如图，先在工程图上用草图画出两条或者两条以上的直线，然后选择旋转剖，做出来的不是斜的呀

ffda · 发表于 2011-10-14 15:29:11

完全可以！（附件是SW2012版）

导套.rar (508.44 KB, 下载次数: 24)

大地勇士 · 发表于 2011-10-14 16:08:03

很简单的，先选择剖面线后在工具栏选择剖面而不是旋转剖就可以达到这效果。

LBCljh · 发表于 2011-10-14 17:24:33

我的也是斜的

weijian03144 · 发表于 2011-10-14 22:10:10

本帖最后由 weijian03144 于 2011-10-14 22:12 编辑

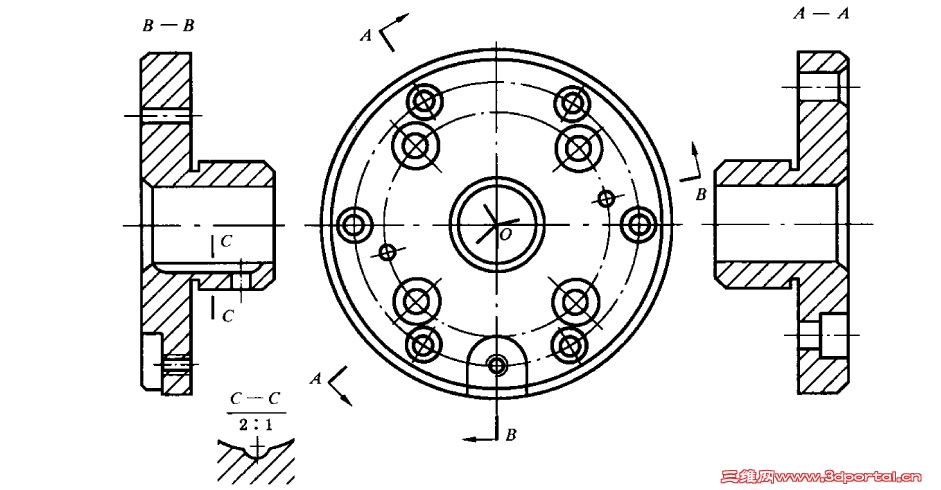

我想问一下3楼的那个是怎么剖的？2楼你选的剖面线是直的，我要求的是两条剖面线都是斜的，就像3楼那样的

ffda · 发表于 2011-10-15 07:53:22

工程图里有个旋转视图，不知道你注意过没有，旋转到水平或是垂直状态后再选一下视图对齐方式即可。

hj2009 · 发表于 2013-7-15 09:33:53

不明白呀？、??????

:doubt::doubt:
