# `. A3 l% |6 {. ?- v最近抽空体验了一下中望3D，作为一款国产三维CAD软件，还是非常不错的。其使用习惯和目前主流的三维CAD软件非常接近，因此上手比较快。功能方面也相当不错，今天就和大家分享一下，用中望3D这款三维CAD来进行曲面雕字。

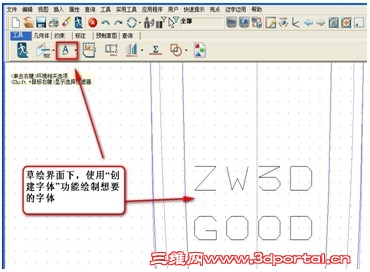

* T) q, X, f- T( I* ]# }7 O8 L首先在草绘界面下绘制字体（图一）。
2 a0 y9 w1 N& R5 l
3 J2 z* I- _0 V+ H2 n3 }) L
（图一）

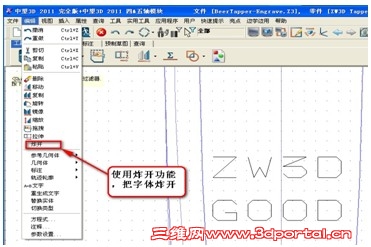

8 }4 g5 T4 ]. D6 }' u% K绘制完之后，把字体炸开，便于后面的操作（图二）。- U8 W- x2 m- E* g! Z
7 ^# P/ ]. j5 w+ m1 d* B0 Y: U
（图二）
V" I6 ?6 T; u/ @' p

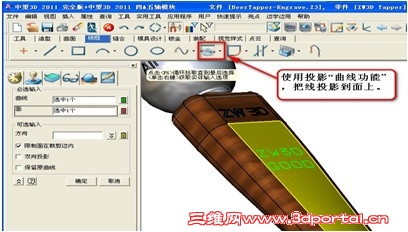

: r: f" O3 D( I, l3 ^使用投影功能把字体投影到曲面上（图三）
, j1 y+ H) c/ m+ E6 J. R1 n+ x
（图三）+ m! a- d O. E, k/ q" l

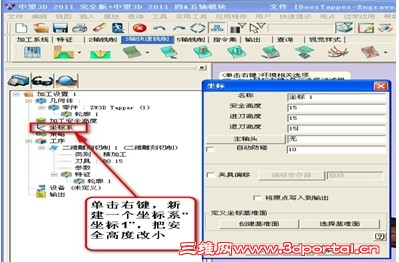

进入到加工界面，因为雕字太刀太多会非常浪费时间，所以可以新建一个安全高度较低的坐标（图四）
6 f1 {: [, L; m4 L% X1 D& x/ w7 G- l: x/ x
/ T' q7 I; s' x- i5 `9 y- w
（图四）6 m0 G1 g( m+ v3 E

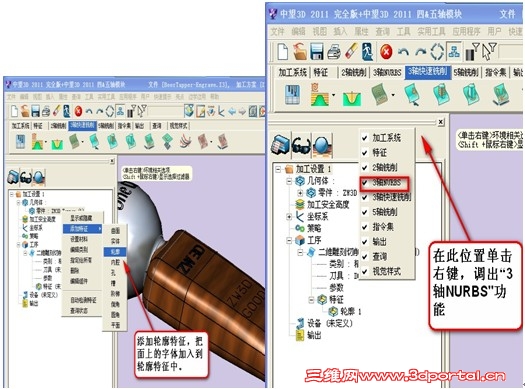

首先要添加轮廓特征，把字体添加进特征里面（图五）。
4 I4 }" }7 R& ?) Q, v/ s因为“3轴NURBS”功能不在默认的显示中，所以要先把此选项的功能调出来（图六）。
3 o' M/ S0 j9 o5 j, M% f! E5 E% z
（图五）（图六）( l. ^3 V, v+ W
2 _* n, Q1 m6 S# i# x9 |& t/ X
; W9 t& N' _3 i/ o2 _: t
' w$ v4 x) n, D
! P1 ^# n- y/ M( y4 k8 U

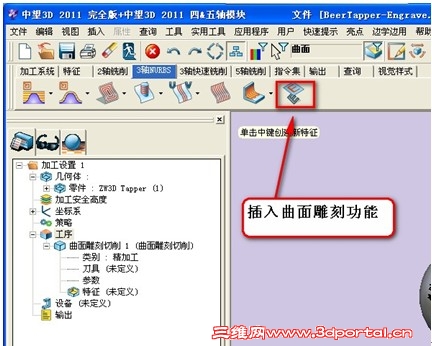

使用“曲面雕刻功能”（图七）1 \1 L8 q5 b8 _3 y! q6 C$ v0 u7 j
) F5 s* h$ \% _) D2 I5 j) j
* O# @& r, |" M
: N# g5 y3 E# T( }( a2 R# M（图七）) @3 o" e& M- d/ W; Q( y: x$ O
插入特征和刀具（使用较小的雕字刀）后，坐标使用之前新建的坐标（图八）- N% P6 k; b' y0 |$ G) \- t
（图八）（图九）
" I2 C* g9 h7 l, h- t$ b* E
: P+ f0 c9 P6 j7 ?

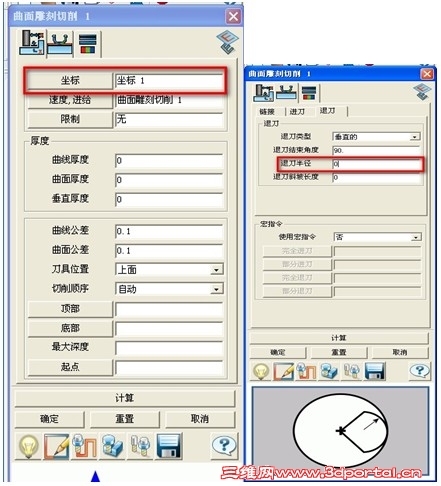

4 p3 M! T: y d9 P并且为了减少雕字的进退刀的干涉，因为雕字的进给量是很少的，所以我们选择我直接插削下去，把进退刀的半径都改为0（图九）
4 n# }* |+ _. a5 |" F! ^

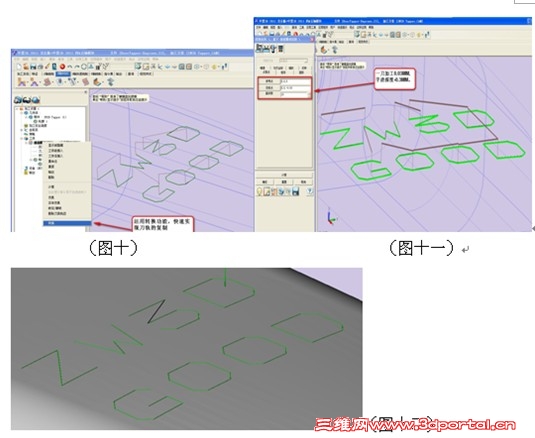

6 E( s2 A! r8 r4 m这样的话刀路只是一层的刀路，在中望3D中有一个功能，可以很方便的复制刀路（图十）
* w. O; t) L3 Q1 l就可以完成雕字刀路的全部路径（图十一）。5 P8 a5 @6 P4 ?) K, N6 H# |
实体模拟出来的雕字效果（图十二）。
