如何将装配体特征中的尺寸用模型项目插入到工程图？

linjx · 发表于 2011-9-25 16:28:22

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

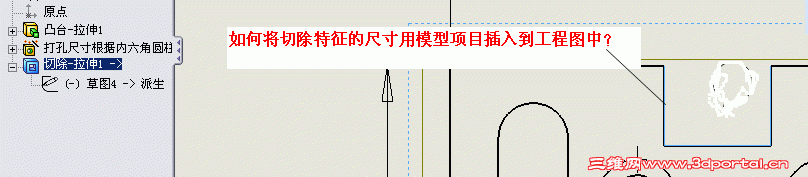

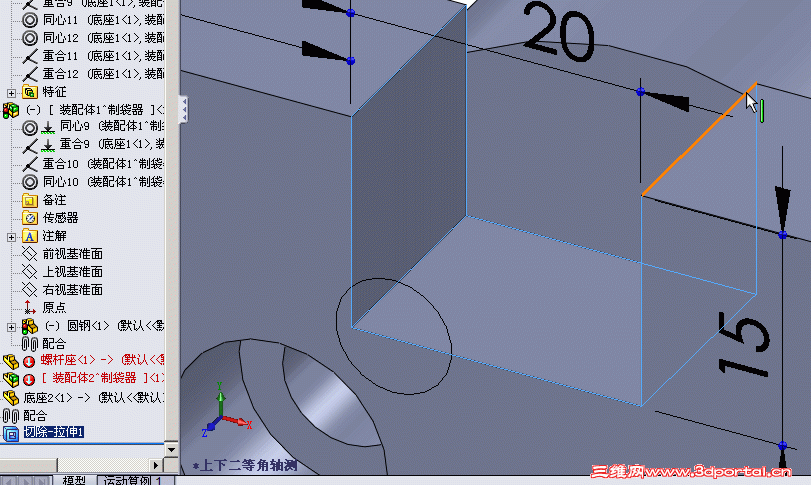

现遇到一难题，下图所示的缺口是在装配体中利用装配体特征生成的，现想利用模型项目自动生成尺寸，但这个缺口尺寸却没不能实现这一功能。
在此我想请教一下各位大侠，如何才能将装配体特征中的尺寸用模型项目插入到工程图？

lina521_lsb · 发表于 2011-9-25 16:49:56

可以显示的，你是要单独显示这个特征尺寸吗？模型项目---来源/目标----来源----所选特征！你试试！

linjx · 发表于 2011-9-25 16:52:58

可以显示的，你是要单独显示这个特征尺寸吗？模型项目---来源/目标----来源----所选特征！你试试！
: c) l; B8 Q! {$ q! H4 G/ j) ?9 e" Jlina521_lsb 发表于 2011-9-25 16:49 http://www.3dportal.cn/discuz/images/common/back.gif

点选了这个特征，但没任何尺寸

xfange · 发表于 2011-9-25 20:27:57

有时候可能要换个视图标

802210 · 发表于 2011-9-27 09:25:49

提示: 作者被禁止或删除内容自动屏蔽

802210 · 发表于 2011-9-27 09:28:36

提示: 作者被禁止或删除内容自动屏蔽
