谁告诉我下怎么展开这个谢谢

yunfei334305 · 发表于 2011-9-23 16:24:21

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 yunfei334305 于 2011-9-26 11:08 编辑

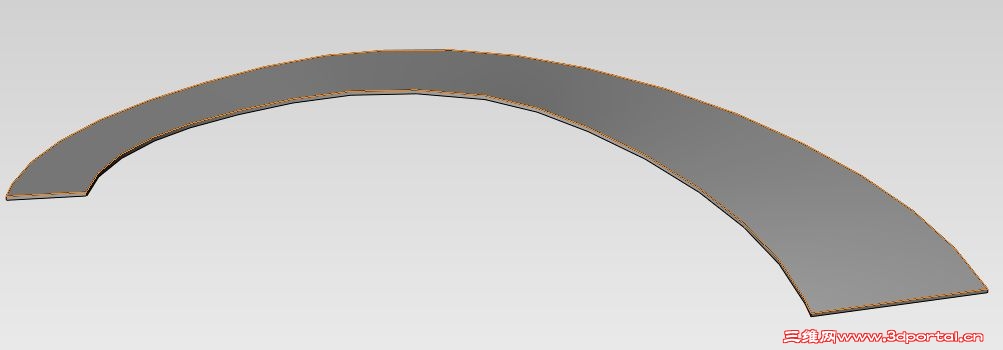

公司是装饰公司经常展开谁能帮我展开啊 CAD造好型在SW里怎么展开

sihouko · 发表于 2011-9-24 13:23:43

不知道乃這個東西用了什麽插件，無這裡打開以後就是一個旋轉的面，什麽都沒有。

bluekunjek · 发表于 2011-9-26 11:05:26

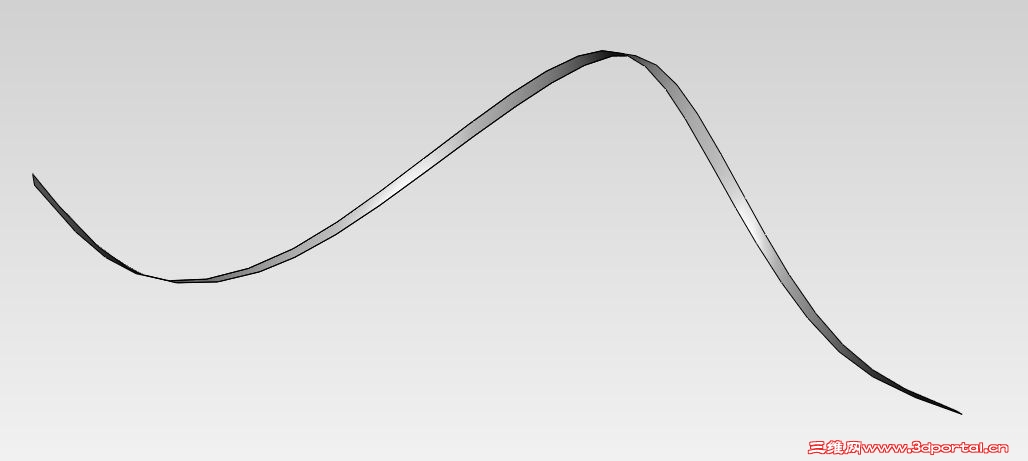

我看明白了，是不是把这个展开，我做了1半后面不会了，大家也看看

yunfei334305 · 发表于 2011-9-26 11:10:57

本帖最后由 yunfei334305 于 2011-9-26 11:13 编辑

我换了个简单点了师傅们救我公司一年到头就是展开这个

bluekunjek · 发表于 2011-9-26 11:21:23

有插件可以展开的，但是只是计算展开后的形状和尺寸的图形，弯回不去的。（FTI_BlankWorks_v4.2_SSQ(曲面展开插件)）

yunfei334305 · 发表于 2011-9-26 11:32:52

谢谢 bluekunjek 你有没有FTI_BlankWorks_v4.2_SSQ这个插件啊

bluekunjek · 发表于 2011-9-26 11:33:13

还是一样做到这里不会了，用展开插件不能弯回去就没意义。

yunfei334305 · 发表于 2011-9-26 11:43:05

我不需要弯回去啊只要展开我用平的钢板下料就好了

bluekunjek · 发表于 2011-9-26 11:59:05

附件是我用插件展开后，插件还不太会用。你最好自己下载研究一下

yunfei334305 · 发表于 2011-9-26 12:01:40

谢谢你啊 ~~让我看到展开的希望

yunfei334305 · 发表于 2011-9-26 14:40:40

bluekunjek 谢谢你啊你的图形我拷到CAD跟我们用三角法展开是一样的说明你的方法是对的
厉害啊
麻烦你告诉下我步骤啊好人做到底啊我没装那个插件我的版本是2011SP4 用BlankWorks_v4.3可以吗

cheng123654 · 发表于 2011-9-27 15:24:51

这东东不用插件好象也能展开，也能折回去，但是在工程图无法标注尺寸，那怎么下料呢？

dw9325 · 发表于 2011-9-28 14:43:50

LS 是正确的，可以不同插件

w_hs1 · 发表于 2011-9-28 15:09:37

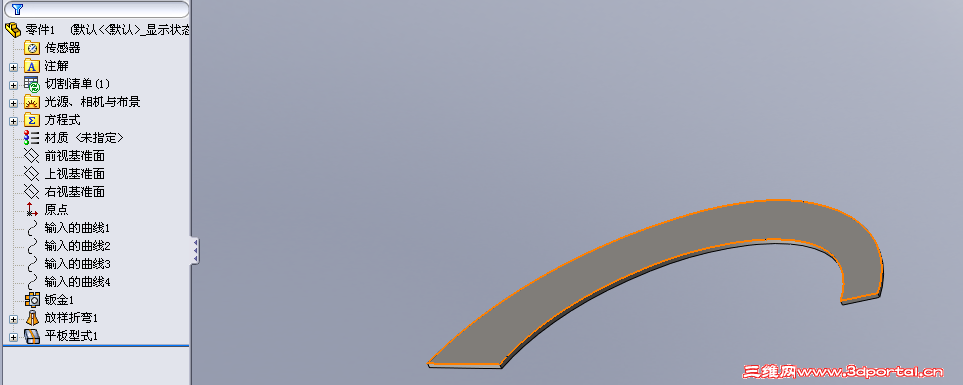

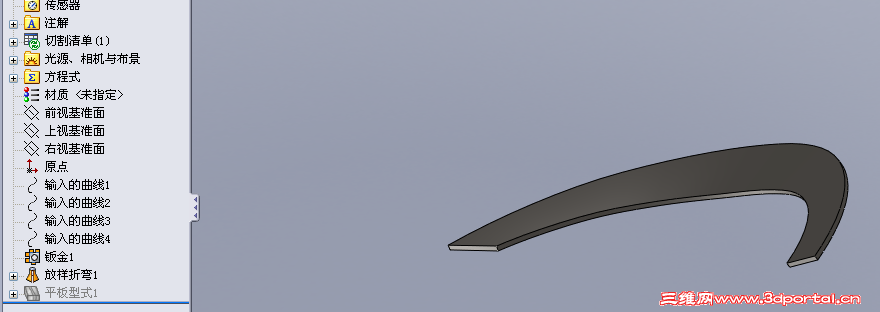

用放样的折弯，可以展开。如果原件是螺旋面的话展开是圆环，当然可以标注；如果不是螺旋面，这类零件的展开尺寸通常采用，逐点极坐标标注法。


cheng123654 · 发表于 2011-9-29 12:05:54

用放样的折弯，可以展开。如果原件是螺旋面的话展开是圆环，当然可以标注；如果不是螺旋面，这类零件的展开尺寸通常采用，逐点极坐标标注法。/ c9 ^: c+ P; r" d1 U) Q

6 R6 T, H# T& x# h# D3 t1946134# e) V# S' u* E7 _
w_hs1 发表于 2011-9-28 15:09 http://www.3dportal.cn/discuz/images/common/back.gif

大师，原件就算是螺旋面，展开后也不能标注，从螺旋面放样公式来看，应该是一个圆，但是SW就是不认这个圆，不能标注，请问大师是怎么回事情?

w_hs1 · 发表于 2011-9-29 13:12:44

15# cheng123654

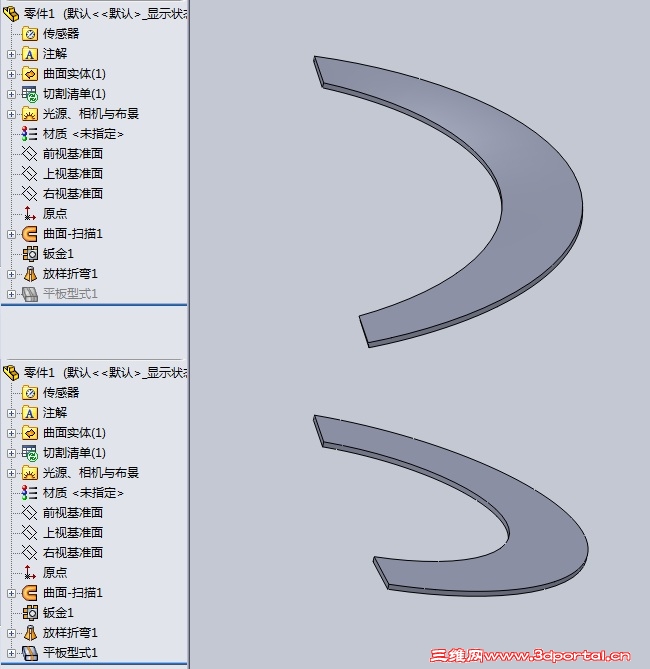

此件展开后SW肯定将其看作样条曲线，故不能直接标注。在曲线上任取三个点做圆弧，就可以标注半径了。在SW中标注不规则图形的尺寸，这种做辅助线标注的办法是很常用的。这里的辅助线与轮廓线完全重合标注后不必做任何处理，如果有时候辅助线与轮廓不完全重合，标注后将辅助线调入到一个隐藏图层中去。所以在我的工程图模板中专门开辟了一个隐藏图层，用于处理一些特殊情况。

yunfei334305 · 发表于 2011-9-30 09:58:03

这东东不用插件好象也能展开，也能折回去，但是在工程图无法标注尺寸，那怎么下料呢？! R( f: A5 a: S) [2 a( A
1945628
, ^+ u0 K) {+ s g& B5 Q$ k' E: _( p19456297 ^$ v0 m" {: z7 K" j! ^
cheng123654 发表于 2011-9-27 15:24 http://www.3dportal.cn/discuz/images/common/back.gif

是否可以说下方法啊学习谢谢

huwenliang · 发表于 2011-10-4 17:00:54

有所启发，钣金的展开可以隐藏，代之以多须圆弧

ug学习 · 发表于 2011-10-5 15:05:25

这个东西放样就可以，但是主要是根据你的曲线做线。

yunfei334305 · 发表于 2011-10-6 11:27:55

这个东西放样就可以，但是主要是根据你的曲线做线。
. q1 ^0 r2 x4 N5 L( [5 Eug学习发表于 2011-10-5 15:05 http://www.3dportal.cn/discuz/images/common/back.gif

怎么做线啊
