这个扫描怎么画？

gsyefeng · 发表于 2011-9-10 13:46:09

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 chenjun520601 于 2011-9-13 12:27 编辑

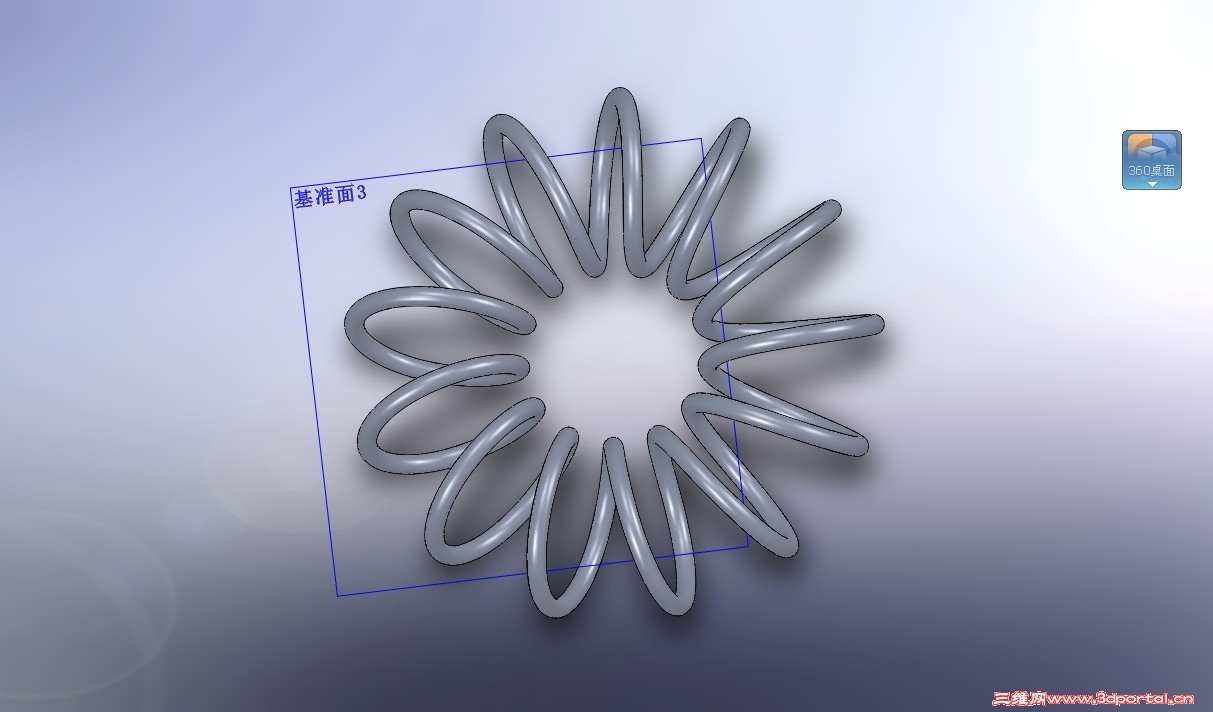

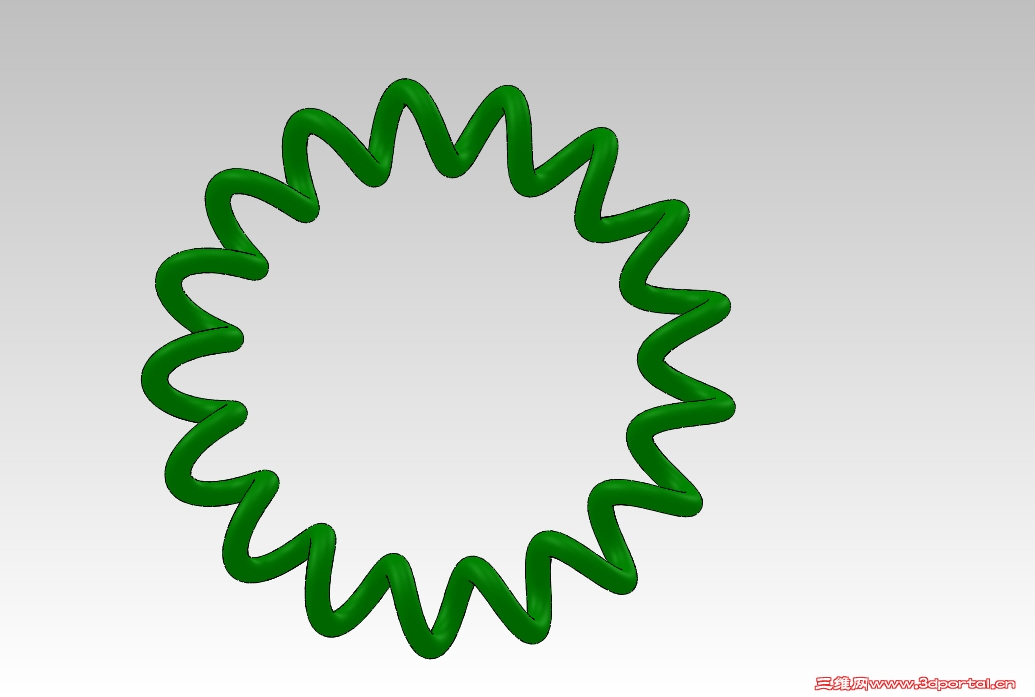

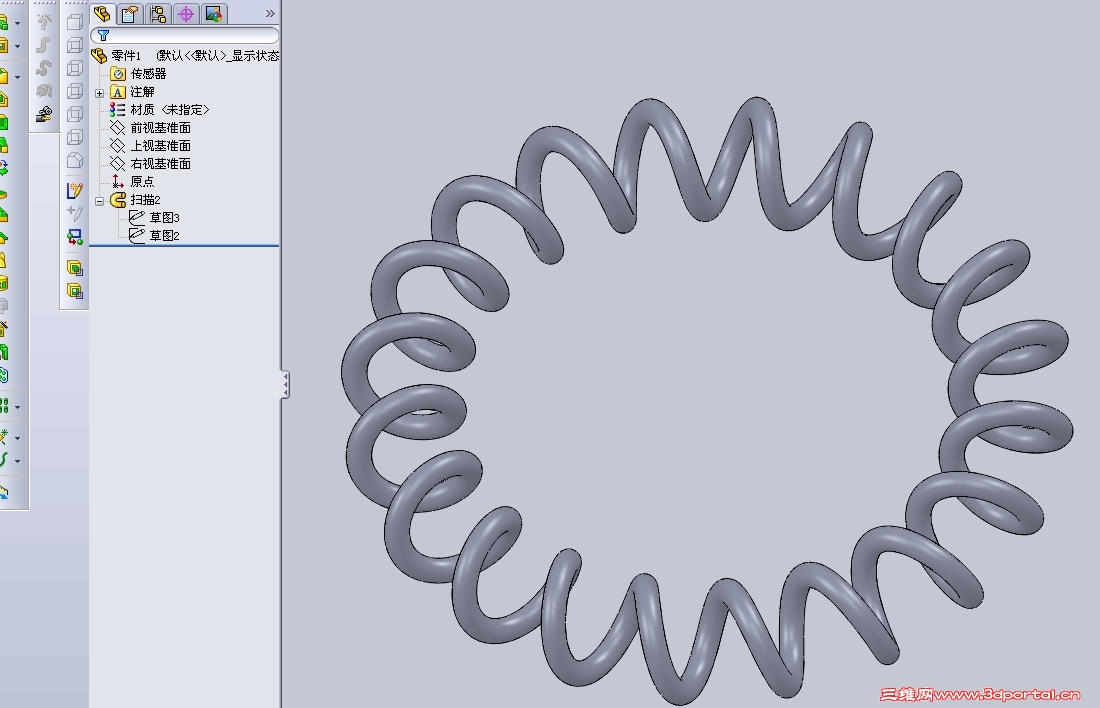

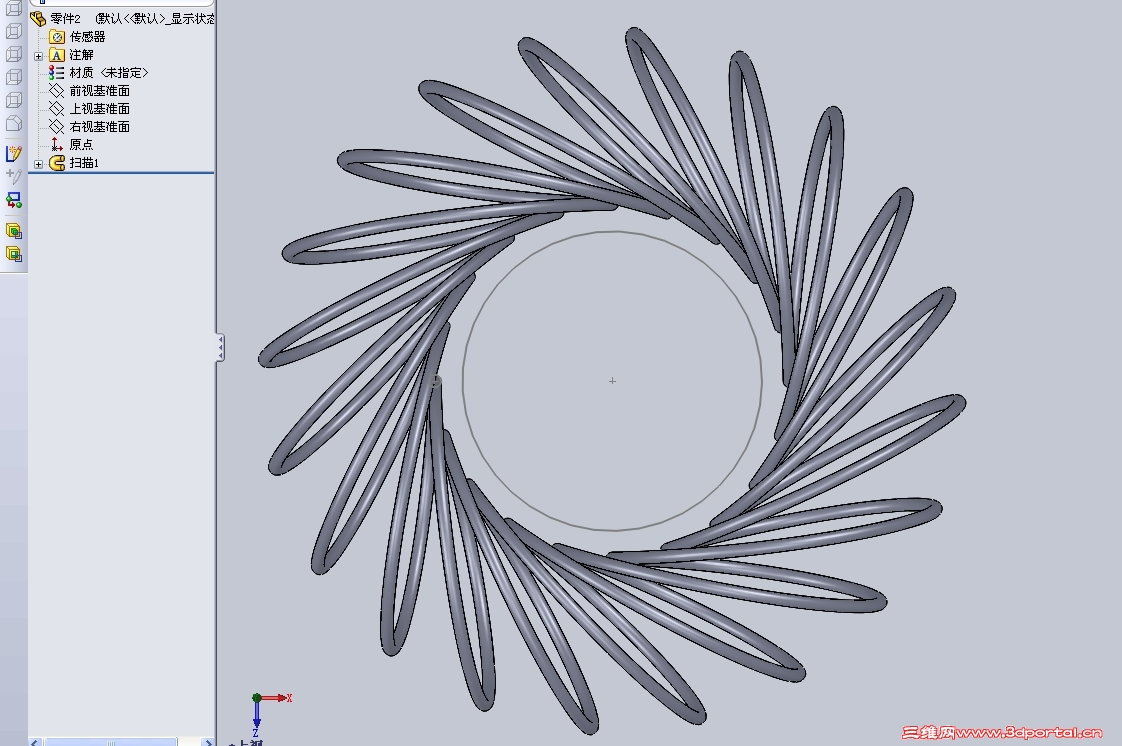

想达到图1的效果，但做出的是图2的效果。高手指点下，谢谢。
图1

图2

fangda1963 · 发表于 2011-9-10 14:31:32

在论坛里搜搜应该有的，以前看过

cadsir · 发表于 2011-9-10 15:42:21

把大圆的断开有惊喜!

小辈 · 发表于 2011-9-10 17:45:05

就是接头的地方不做！！！

gsyefeng · 发表于 2011-9-11 00:15:34

好像不是这个原因啊，我看了第一个的草图也是闭合的圆呢

软体动物 · 发表于 2011-9-11 03:15:46

你画法线的时候，是穿过圆心，而不是和你的内基圆相切

a125090637 · 发表于 2011-9-11 12:08:42

我只会第一个图哦，不知道第二个是怎么出来的

xuxinzhi2006 · 发表于 2011-9-11 12:13:06

将图1的源文件传上来我们帮你看看行吗？

a125090637 · 发表于 2011-9-11 12:24:52

不知道第二个怎么出来的哦

cadsir · 发表于 2011-9-11 20:39:17

5# gsyefeng

之前只画过非封闭的

兄弟见图应该没错

docity1 · 发表于 2011-9-11 21:42:08

能不能将源文件发上来啊，学习

gsyefeng · 发表于 2011-9-13 08:53:54

谢谢，我琢磨出来了，我吧草图2的尺寸约束去掉后就跟图1的结果一样了。不知道这样是否合理。

gooogle · 发表于 2011-9-13 09:57:08

谢谢，我琢磨出来了，我吧草图2的尺寸约束去掉后就跟图1的结果一样了。不知道这样是否合理。
- S& Z: ]. [" q, u3 k4 _) B3 ygsyefeng 发表于 2011-9-13 08:53 http://www.3dportal.cn/discuz/images/common/back.gif

就是这样的，我记得不老有篇专门讲这个的。

gsyefeng · 发表于 2011-9-13 19:30:13

是吗。还能否找到相关教程？分享一下啊。谢谢

zhaowenzhu · 发表于 2011-9-13 19:38:48

这是SOLIDWORKS的默认关系造成的

j3465kk · 发表于 2011-9-13 21:29:01

轮廓草图要选择好基准面

a125090637 · 发表于 2011-9-14 07:58:53

我想画出图2的效果，不知道要怎么约束

a125090637 · 发表于 2011-10-29 13:09:56

我想画出图2的效果，不知道要怎么约束
0 f2 K8 O( Z8 I6 Z7 i+ l! ga125090637 发表于 2011-9-14 07:58 http://www.3dportal.cn/discuz/images/common/back.gif

哪里有约束？我要图2 效果。。。。

dlll · 发表于 2011-10-30 08:34:18

来个有源文件的。

YCSS · 发表于 2011-11-1 00:24:08

你这个图如何加工呢？不可能为了好看吧

ffda · 发表于 2011-11-1 10:05:01

本帖最后由 ffda 于 2011-11-1 14:27 编辑

这是个默认穿透点的问题：

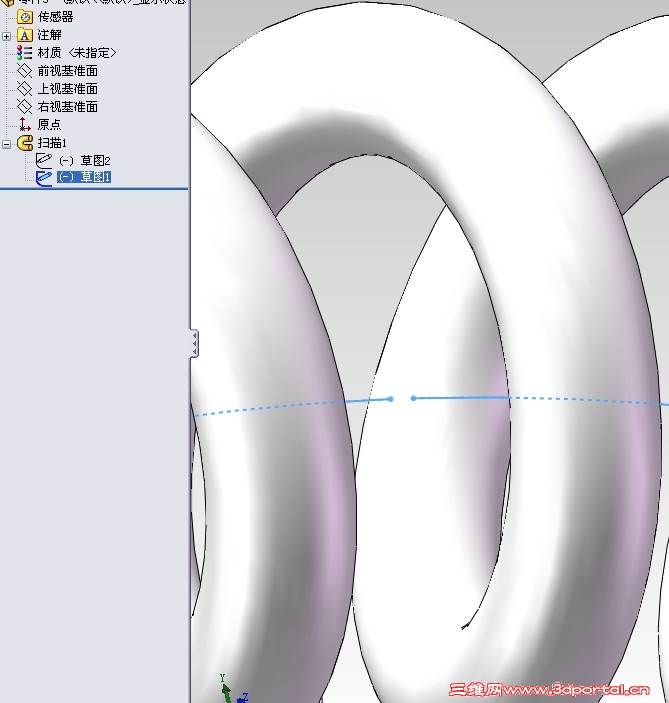

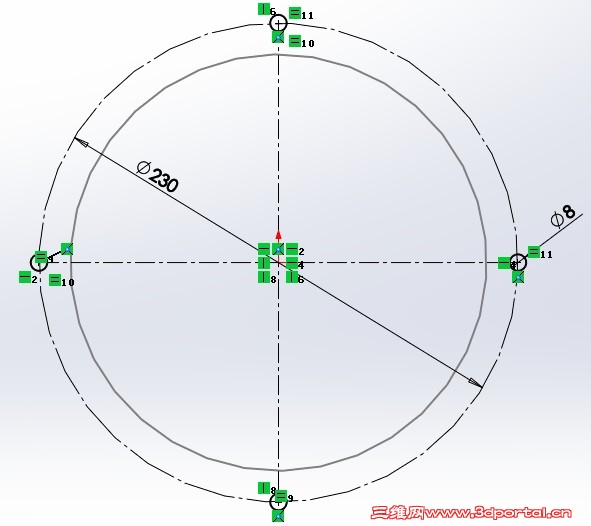

你的大圆是扫描路径，小圆是轮廓，在正视大圆的时候，小圆在大圆的上下左右四个方向，扫描出来的效果是不一样的，你试一下就知道了。默认穿透点是无法改动的。
如下图所示：

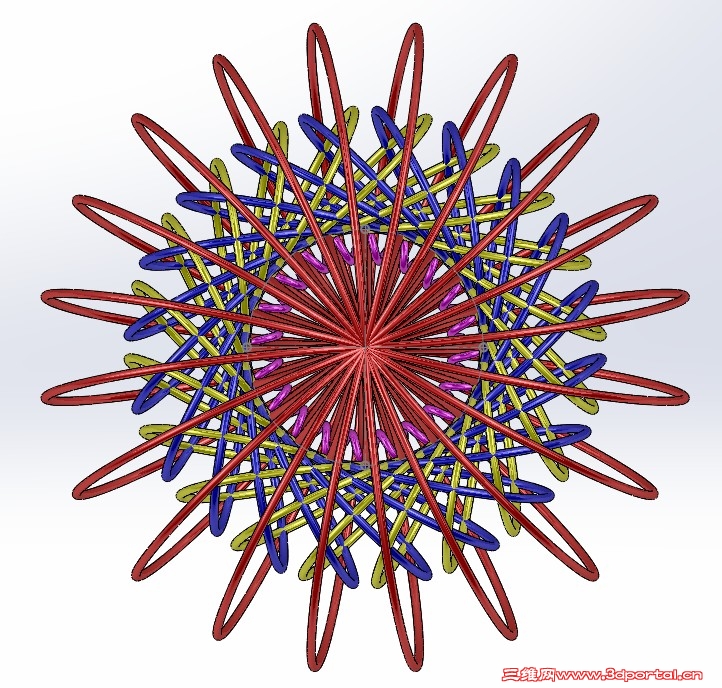

扫出来后：红色是上方的圆扫出来的，黄色是右方的圆扫出来的，兰色是左方的圆扫出来的，粉色是下方的圆扫出来的。

djyyub · 发表于 2011-11-2 10:51:18

图1 做了，图2怎么做呢？

ffda · 发表于 2011-11-2 13:13:03

图1 做了，图2怎么做呢？
6 w; ?; u F( @3 `, X& idjyyub 发表于 2011-11-2 10:51 http://www.3dportal.cn/discuz/images/common/back.gif

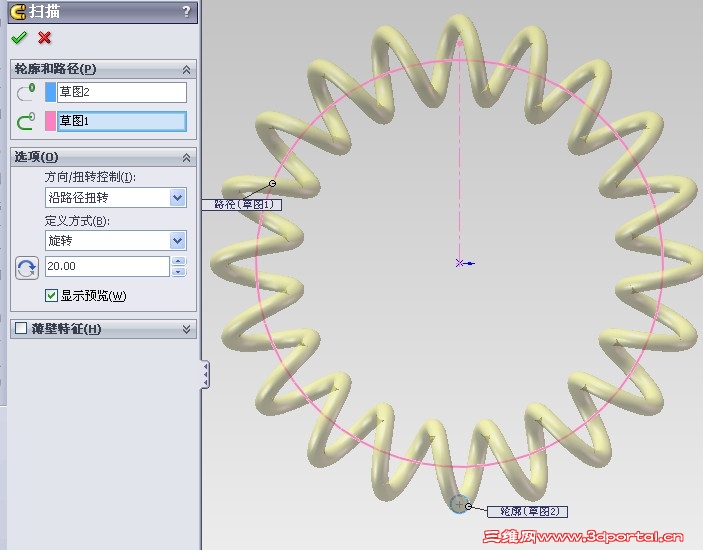

用小圆的草图做轮廓，大圆做路径，扫描，沿路径扭转。

a125090637 · 发表于 2011-11-12 09:44:13

我还是画不出图2的效果

a125090637 · 发表于 2011-11-13 09:09:22

25# ffda
还是图一的效果吧
