求此图画法

150685750 · 发表于 2011-9-8 14:36:59

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 150685750 于 2011-9-8 14:38 编辑

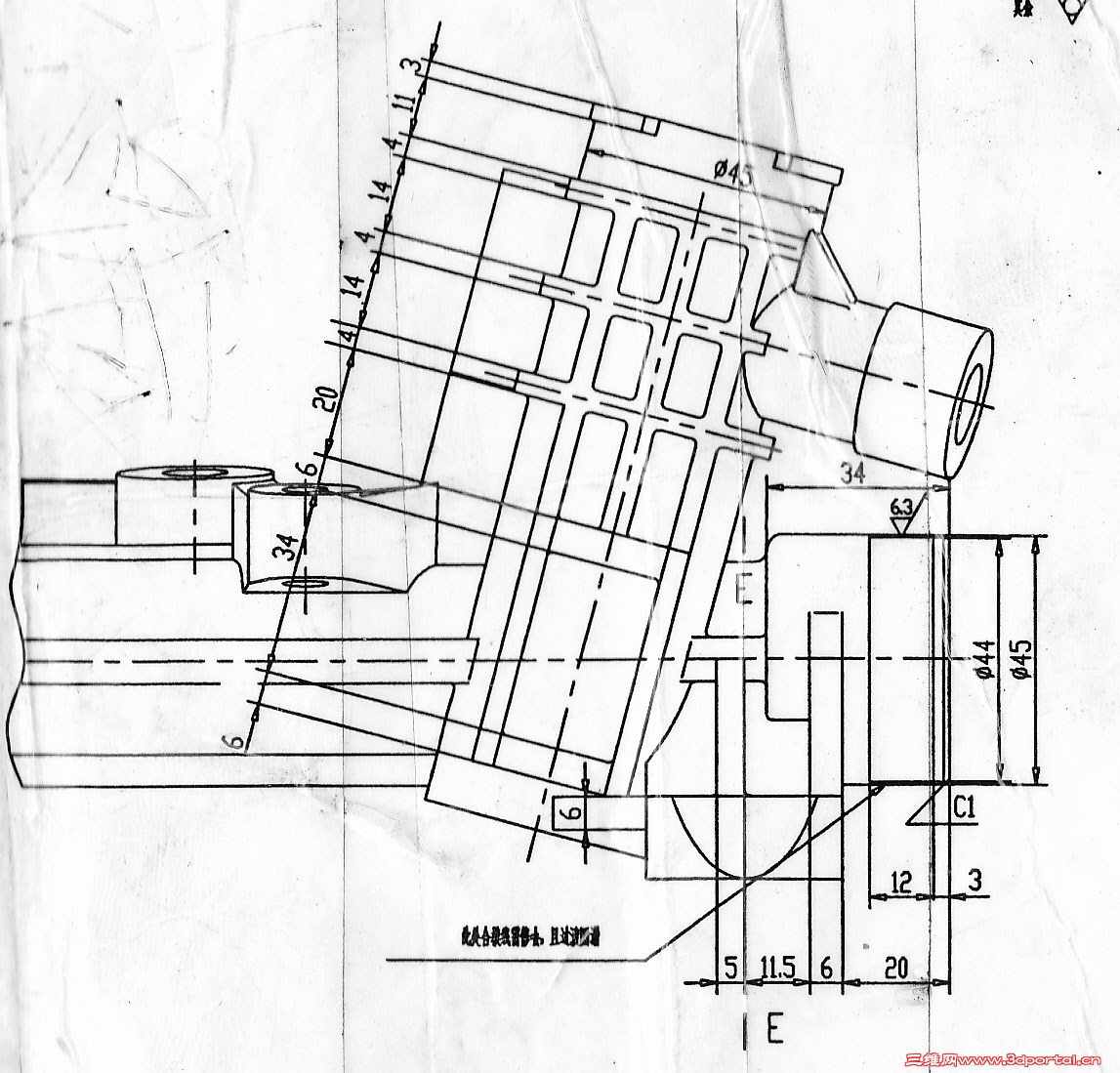

求此图圆柱体上面茎的画法..本人初学.还望各位大哥.大姐.指教！！小弟在这里拜谢了..顺便大家有关于这方面作图的资料和书籍希望给位能给予分享..求指教！！！（圆柱体与茎的深度为R4）

150685750 · 发表于 2011-9-9 14:00:03

有没人行行好啊..教教我吧

woaishuijia · 发表于 2011-9-9 14:12:46

没看懂你的问题,"茎"是什么意思?

150685750 · 发表于 2011-9-9 14:36:01

就像这图上红色标记一样的..这个有4个增加强度的..而上面哪个图是网格类似的..搞不好了..这个我搞了几天.老壳都想破..没师傅教.真可怜..

woaishuijia · 发表于 2011-9-9 21:59:21

本帖最后由 woaishuijia 于 2011-9-9 22:03 编辑

分别画出"管"和"筋",然后"并集"
CAD的三维一个常用的方法就是用基本几何体(包括用拉伸,扫掠,放样,旋转方法创建的实体)通过布尔运算(也就是并,差,交集)拼凑成最终结果

150685750 · 发表于 2011-9-10 10:57:36

好心的版主啊.看看.觉得差不多..但这个红色多出来的我怎么可以弄掉呢

woaishuijia · 发表于 2011-9-10 14:01:50

本帖最后由 woaishuijia 于 2011-9-11 07:14 编辑

方法有几种,但看不到你的DWG文件,也不知道你用的是哪个版本,我不能确定哪种方法对此图更适合.下面的方法供你参考
1.用"删除面"命令,选取你图中看上去是紫颜色的那几个面
2.用"UNDO"命令退回去重做
3.创建与你图中多余的部分相同的三维实体,用布尔运算(具体说是差集),从你完成的圆柱体上减去多余的部分

www1974 · 发表于 2011-9-11 10:12:31

没看懂你的问题,"茎"是什么意思?
! A( f7 n# x* r- w: e* b/ Cwoaishuijia 发表于 2011-9-9 14:12 http://www.3dportal.cn/discuz/images/common/back.gif

筋，哈哈

scliukejun · 发表于 2011-9-17 08:33:09

CAD好难画，其它软件造型好象有包覆功能

leoshen1986 · 发表于 2011-10-8 12:39:04

我总觉着拿CAD画三维的都是高手
