图案填充(hatch)命令是CAD软件众多绘图命令中的一个常用命令，我们在使用CAD软件时，在机械、建筑、尤其是装饰设计中，使用得尤为频繁。今天就以中望CAD为例，和大家分享一下，图案填充在装饰设计中的一些另类用法。

在我们工作的办公室，或者自家居住的房屋，很容易看到如下图所示的结构：

* @: `9 c3 ?( a/ _


仔细看这两图片，可以看出他们的共性，两者都是由一块块形状和面积都相同的正方形材料铺设而成。那么，有没有一个办法，快速设计出，某间房或某个天花板，怎么样的排列方式，是占用材料最少的？是的，用中望CAD的图案填充（hatch）命令，可以快速得出想要的结果，我们先来看下中望CAD软件中的图案填充对话框，一一了解需要用到的每一个参数。然后我们以最为常见的地板砖铺设来了解这个命令的使用技巧。

6 G, ?# W! U; U; @" ~

A、

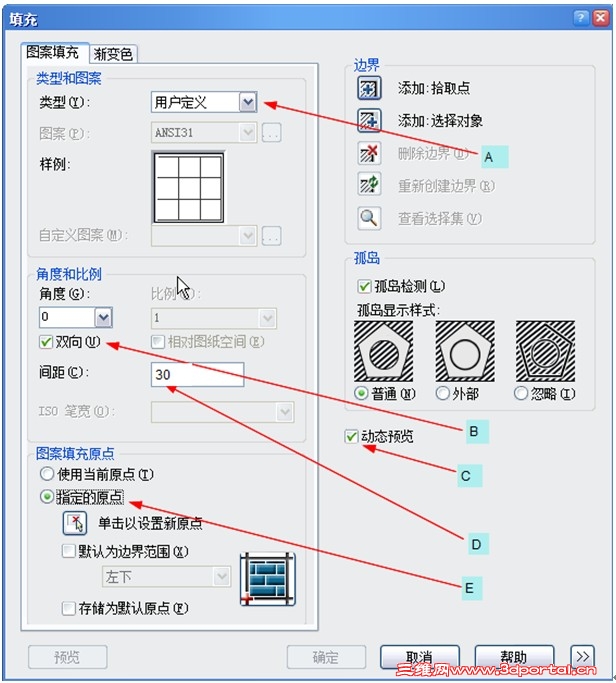

图案填充类型。在此选择你想要实现的填充效果的最小显示单元，中望CAD共提供了将近100个填充图案样例供用户选择，我们也可以从Internet下载自己所需要的PAT文件，用以补充图案填充样例。因为我们现在要实现的是规则的正方形图案填充，而且对图案最小显示单元有明确的尺寸要求，所以在“类型”下拉列表框中，我们选择“用户定义”。在此，“用户定义”可以理解为水平或垂直直线填充(水平还是垂直，取决于填充角度的设定)。

B、
8 j" }" P7 r- s在“角度和比例”组，我们将“角度”设置为0，并钩选“双向”复选框。这时可以在“样例”处看到，填充图案最小显示单元已经设置成了正方形方格。

C、
# m4 [4 U# r: U3 X钩上“动态预览”，可以实时看到填充的效果。

D、
此处是关键的设置，我们假定每块地板砖的尺寸是30×30，那么在间距这里，就设定数值为30(同理，如果地板砖尺寸是60×60，则此处设定数值为60)。暂时我们先不计算实际铺设时需要考虑的每块砖之间应留的间隙。

E、
5 O( K3 P5 h- c+ o0 E8 O; N指定填充时不同的计算原点，以实现不同的效果。

好，所有相关的参数介绍完毕，按上图所示设定相关数据，我们来看看实际的效果。对如下图形进行填充计算：

2 S: F1 B% I- ^4 M5 K! y

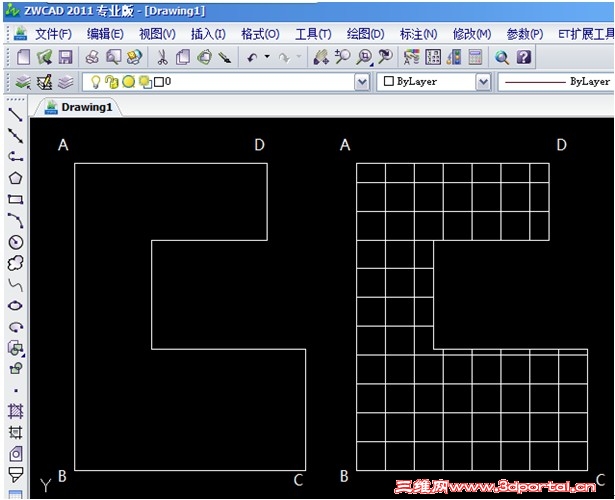

从右图可以看到，待填充区域，已经按照30×30的规格进行填充完毕。但由于没有指定填充原点，所以许多本来可以完全铺设的地板砖，就被分割了。这于实际施工来说，是不允许的（虽然我们可以把分割下来的材料进行二次利用，但什么时候能利用得上，还是个未知数）。粗略统计，共计需要分割42块地板砖，才能完成铺设。

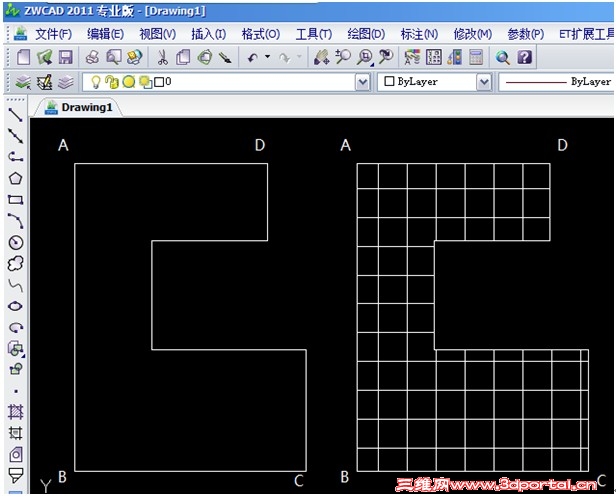

再看看下图，我指定B点作为填充原点，看看电脑的自动计算效果。

' a% u" j* p4 Q1 ^$ s

如上图所示，通过指定填充原点，至少AB，BC两条边所在的地板砖，可以不用被分割，节省大概一半的地板砖量，而且铺设效果也较美观。这个就是填充命令在装饰等专业的一个应用点之一。

中望CAD作为一个通用绘图平台，适应于各个行业，结合实际工作，我们可以发现许多不同的应用点，以提升我们的工作和设计效率。
