Solid Edge ST3参考零件的使用方法 文本
6 g1 C/ ~4 b* w, V

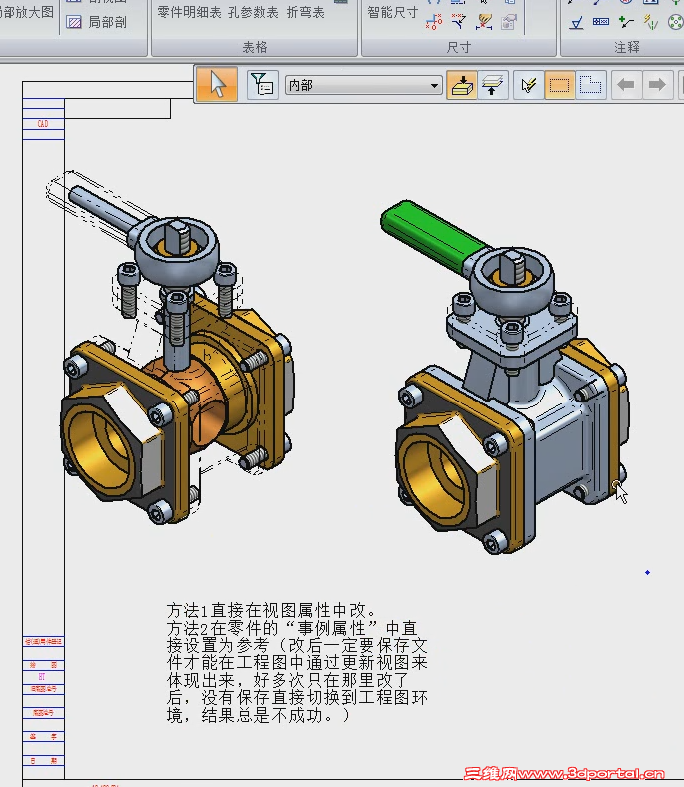

& p9 v. Z# X7 v5 b T: j有时，您可能希望在图纸中包含仅用于参考的零件或子装配。参考零件通常会在图纸视图中为顶层装配或成品提供部件的参考框。
" g. {! [7 B! `& b( i& {8 W2 R9 s5 i, B6 c2 L3 r- ~; E5 Z
在放置装配的零件视图时，您可以指定某零件或子装配为 参考零件，或者您也可以在随后编辑零件的图纸视图属性。 “图纸视图属性”对话框的“显示”选项卡上的“显示为参考”选项允许您将某零件或装配指定为 参考零件。 在装配中，您还可以使用 “事例属性”命令将某装配事例指定为 参考零件。然后，您可以在“图纸视图属性”对话框上的“从装配派生‘显示为参考’”对话框中对部件进行设置，以在图纸中将该部件显示为 参考零件。
创建装配的零件清单时，您可以使用 “零件清单属性”对话框的“列表控制”选项卡上的“排除 参考零件”选项，对是否将 参考零件包含在零件清单中进行控制。
h9 t3 U- |- C$ P' Y: t- T
|
