Solid Edge装配中阵列（零件阵列特征与装配草图阵列）文本

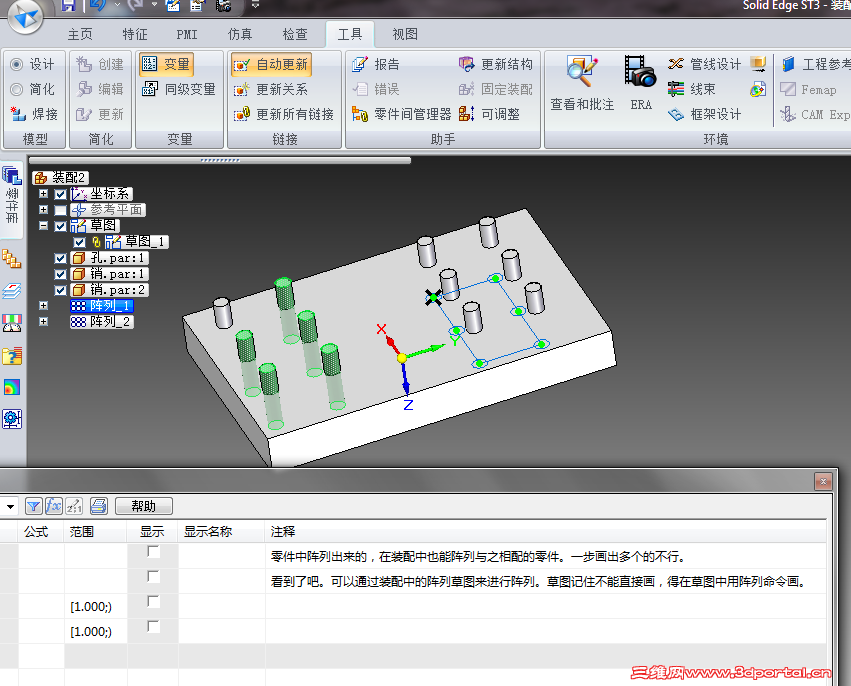

要在装配中阵列零件，有多种情况，一种是用来指定阵列的那些特征（如下图中的孔），是在零件中就用阵列命令阵列出来的。这种可以直接在装配时把零件装配到那个首个特征中与之配合，然后直接用装配中的阵列就可以快速阵列出来了。而另有一种情况就是零件中的多个特征（如孔）不是阵列出来的，而是一个个画出来的，这时就装配阵列直接是不行的，就需要用到草图来进行辅助阵列。
