[2D官方教程] CAD教程分享:中望CAD表格功能创建零件明细表

[复制链接]
发表于 2011-8-15 15:49:06 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

& H; N4 h! V7 P$ B中望CAD的最新版本中望CAD2011新增加了很多实用的功能,表格功能就是其中之一。利用中望CAD2011的表格功能可以极大地提高工作效率,今天就和大家分享一下如何利用中望CAD的表格功能来创建零件明细表。) a7 d. k$ }3 p7 D6 z- O6 ?' o9 F2 L% j
大家请看如下零件图纸,下图为机械零件中常用的“虎钳”零件的装配图纸。现在我们需要把该图纸中所示的11个零件生成明细表。
- @" x$ T1 n2 Y7 ?6 |# Z6 ?当然,如果该图是采用中望机械绘制的,那么可直接采用中望机械中的明细表生成功能,直接生成明细表,非常方便。但是,由于该图纸是采用CAD平台软件所绘制,那么此时如果我们直接在该图纸中采用绘制直线,再输入文字这样的方式来绘制明细表,是相当麻烦的。有没有方便快捷的生成明细表的方法呢?答案是肯定的。我们可以在中望CAD2011中采用表格的功能来实现,将这一过程变得十分简单。
7 t' v  D5 H' K' d2 x: K7 z 1.jpg 3 M4 L% P( ]; D

# D2 G5 K; L  y: D+ m6 Z步骤1) [" w, N2 {5 O

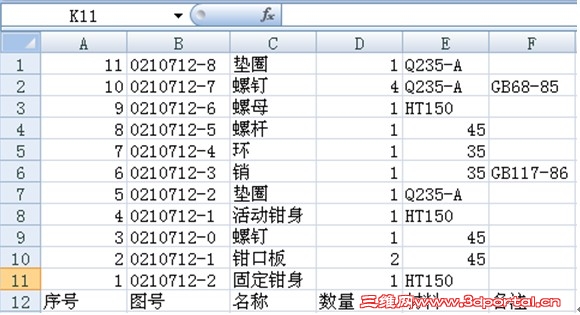

EXCEL表格中,将该零件的11个组成部分的相关信息按照要求输入EXCEL表格。输入完成后如下图所示:
3 k# ~1 o- w' t; {, A) ~ 1b.jpg
9 _, N' P7 C/ a1 _) O. J- \8 P5 `+ e/ L5 H* s! h8 s4 ^4 A
步骤2  H/ w+ m) _: H" v% `

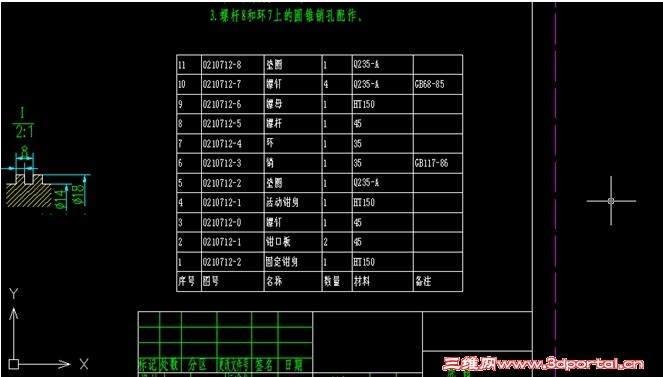

输入“table”命令,选择从excel导入,把刚才制作好的excel表格导入到图纸中来。如下图所示:8 D8 K- `9 y+ [/ h
2.jpg 7 C) R2 q! n7 _9 K4 w: t: q' w
( c( [. U: f; J- S( e+ l
步骤3

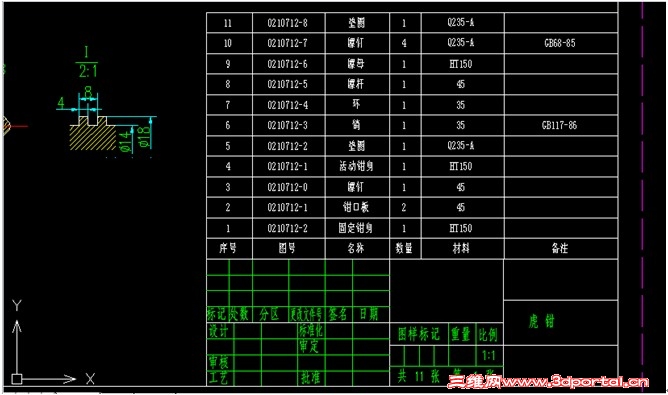

* n7 I4 \( h4 K4 G8 u+ ~% T对导入的明细表进行移动和夹点拉拽,进行相应的调整,使得明细表位置符合图纸要求,然后选择对齐方式为“居中”。最终结果如下图所示:
; o* A$ `, k% s: g: Q 3.jpg % T- M9 Q2 f1 p" G" V: u! i& i

% D/ h+ U$ q$ p' N" X' }步骤4
0 f' C% a/ g6 s7 b/ r: Q6 n将该表格打散,然后采用格式刷的方式,全选表格,将表格中的文字的所有属性保持与该图纸中其他文字属性一致即可。最终结果如下图:: s: S$ k3 l' m  m7 S
: A& K7 E8 q- [" c( k# l( n1 L+ V; j' h3 n. L5 D; ]4 }6 ~' u2 C
1 g" Y4 j- M  C' z, J$ o" r0 g
采用中望CAD2011的表格功能,能迅速在excel中建立明细表,并且能在导入DWG图纸中后,方便的进行拖拽编辑等操作,使之能与原图纸属性保持一致性。
