45钢调质金相不合格原因

sww2011 · 发表于 2011-7-22 11:05:16

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

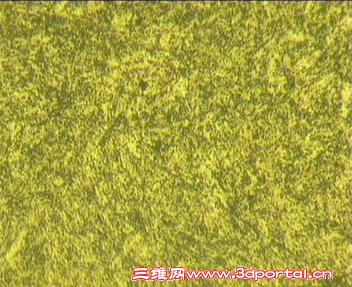

附件图为45钢调质后金相（φ42圆钢）
  调质工艺：860℃入炉保温90分钟，冷却介质：1%PAG淬火液；540℃入炉保温90分钟，出炉空冷。
  理化室报告是：表面：组织－－－少量回火索氏体+少量未分解的马氏体+细粒状碳化物，硬度－－－HRC24-25
                        心部：组织---合格，硬度HRC17-18
  工件调质硬度：HB229-269
求助：调质金相不合格原因，或能提供工艺方案

bmei00 · 发表于 2011-7-30 11:04:01

把心部合格的组织也发上来，做个比较。理化室报告是：表面：组织－－－少量回火索氏体+少量未分解的马氏体+细粒状碳化物。均是少量，那大多数基体组织是什么，那项不合格了？

WWXGO · 发表于 2012-2-4 20:13:53

按此调质工艺,此组织就差不多了,
楼主要什么性能才为您想要的,就相应有什么工艺.

415448 · 发表于 2012-2-4 23:18:40

热处理工艺本身出问题了，42直径的45 圆钢淬火，淬透性本来就差，你还用PAG介质（成本高不说），应该使用激烈的介质如盐水，才能获得尽可能充分的淬火马氏体组织。

		自动登录	找回密码
密码			注册

通知

[求助] 45钢调质金相不合格原因

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

浏览过的版块
