如何在solidworks中进行三维标注

gooogle · 发表于 2011-7-18 16:52:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

现在需要在装配体上标注下整个机器的长宽高，示意下外形大小。弄了半天却没发现solidworks有进行三维标注的功能。
在论坛里搜索了下，关于solidworks三维标注的问题，说是零件能进行三维标注，我试了下也没能成功，所以，憋到现在。
虚心请教如何做到三维标注，在工程图，模型视图都行，只要能较美观的标注上即可。谢谢！

大隐于市 · 发表于 2011-7-18 17:27:18

用“布局”选项里的“智能尺寸”不行吗？
我以前都是用这个来做
基本的长宽高还能能够表达出来的。

ugforrest · 发表于 2011-7-18 18:13:11

本帖最后由 ugforrest 于 2011-7-18 18:17 编辑

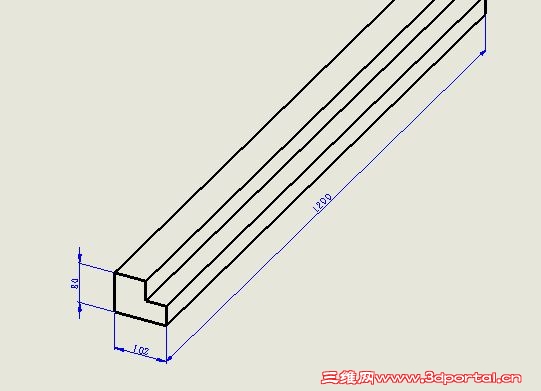

工程图里面可以直接对任意视角的图标尺寸的嘛

gooogle · 发表于 2011-7-19 09:21:24

工程图里面可以直接对任意视角的图标尺寸的嘛* ?' u1 ?; p( _. R3 T* `. q
1920181
8 s5 A4 ?/ G3 y6 s: {/ ?, M0 l$ \, kugforrest 发表于 2011-7-18 18:13 http://www.3dportal.cn/discuz/images/common/back.gif

请指教！！！谢谢！
具体怎么操作呢？我直接标出来是平行或竖直的。

陈健锋 · 发表于 2011-7-19 10:34:43

工程图和CAD都是不样的标注，

g139570 · 发表于 2011-7-19 13:12:28

工程图里面的标注文字方向有点怪。在三维模型下标准还真是难题

xuezhongfei2002 · 发表于 2011-7-19 21:55:29

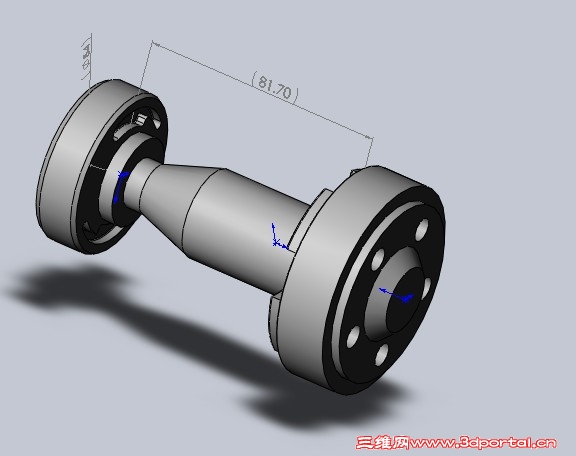

打开装配体后，工具---标注尺寸----智能尺寸，然后即可标准

loj · 发表于 2011-7-29 20:38:58

请教楼上的，如何将此尺寸保留到工程图中呢？
