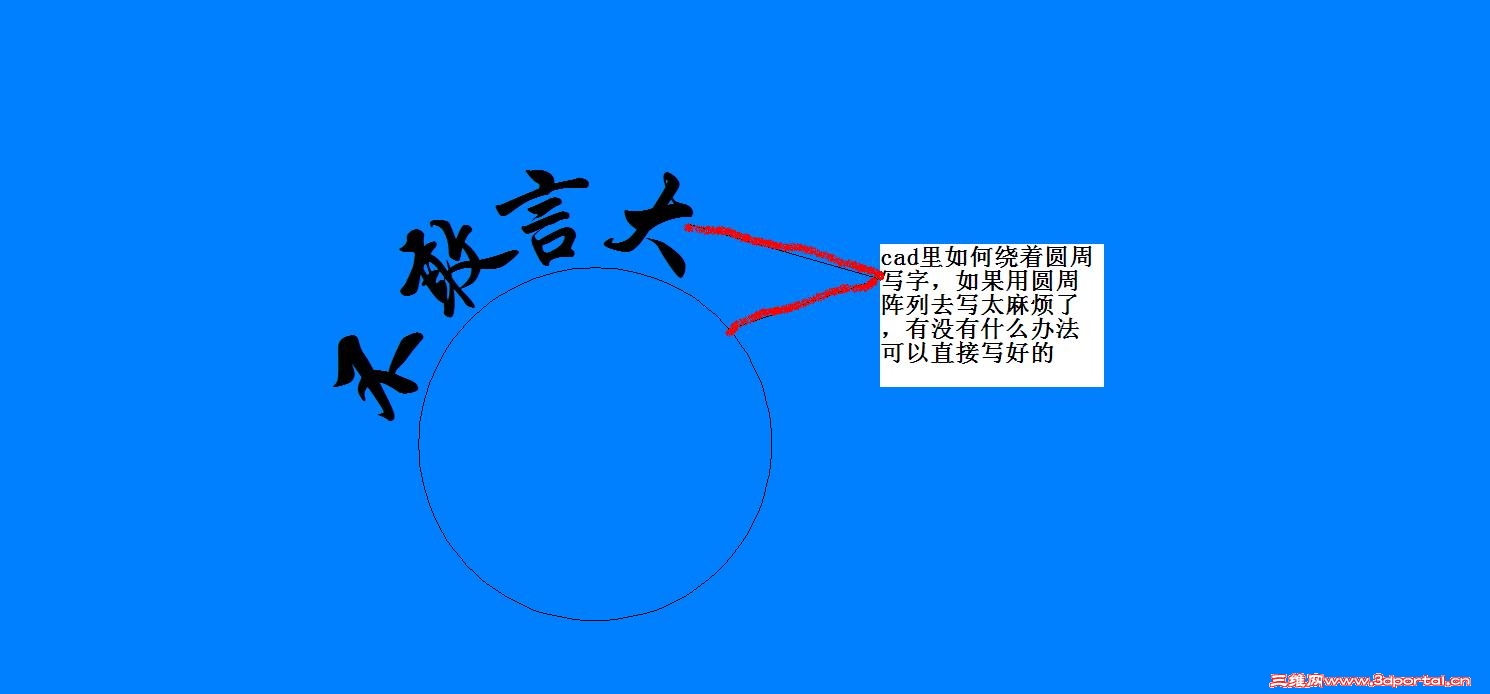

AutoCAD中的文字处理命令只能使文字呈直线状态分布。要想排出沿曲线分布（如环状分布）的文字，仅使用文字处理命令非常困难。此时如果使用测量命令（Measure），将会使问题变得容易。其具体实现步骤如下：
" F0 [, U+ A/ O" X; {& j" k! j, p 1．先用文本创建命令（Text）写1个字符，其插入点定义为中心或底边中心（在Justify子命令中选择Middle或Center），文字旋转角度定义为180。
, z, m: c' ^7 Q1 l9 b3 g4 [ 2．将上述字符用块定义命令（Block）定义为1个块，块的插入点就选择字符创建时的插入点。
! {8 X7 Z0 j) E3 G& r/ b5 V 3．用Pline命令绘制出文字分布的路径（如果是作圆弧或环状分布，则使用Arc或Circle绘制一段圆弧或一个圆）。 % V1 x1 r1 |0 |" S( |, J& p: e% K
4．使用Measure命令，选取文字分布的路径，并选择Block子项，给出文字分布的间距后，便按此间距（曲线长度）逐一插入上述定义的块。 ! D5 R& E; Y2 E5 s( t, y) I
5．使用分解命令（Explode）将插入的文字块全部分解。
8 Z0 o* X: W0 m8 ` 6．使用文本编辑命令（DDEdit）逐个将分解后的字符修改为欲排列的字符串。# U% w, ^& q$ w/ P
7．删除作为文字分布路径的曲线实体。 " |9 u3 h& g5 k. M5 v$ J) K
+ d/ ]5 ?- q7 r6 u1 K. h- Z: d以上操作需要注意以下几点：
1 I z+ Z, J$ O& a9 }6 Q- s" y 第一，绘制文字分布路径时，要根据文字之间的间距（在响应Measure命令的"Segment length:"提问时，是指相邻2个插入点之间沿文字分布路径的距离）绘制足够长的曲线，并在第一个插入点之前增加一个字符间距长度的曲线，因为曲线端点处不会插入块。, t7 X" _* [( K0 K1 D# E9 h
第二，在Measure命令中选取作为文字分布路径的实体时，选取点所在端即为字符块插入的起始端。按照文字自左至右的书写原则，选取文字分布路径实体时应把选取点放在其左侧。 7 m b, ?; t M; N/ H4 Q( v2 w
第三，在响应Measure命令的"Align block with object?< Y >"时，若采用默认值"Y"，则文字将随分布曲线改变角度，保持与分布曲线垂直（这种情况下创建作为块的字符时，其旋转角度要定义为180°，否则插入后文字将会是倒立的）; 若选择N，则所有文字都保持同一个角度（即定义块时的角度）。 6 I( {9 e; ?: z' [9 p5 _; g7 [
$ G' p9 J# H7 l, @ w! F, h# C3 H" V4 N! m% e
以上处理文字沿曲线分布的技巧同样适用于各种图形，例如沿公路路线标注的里程桩符号以及一些由特殊符号组成的线型，但不能作为铁路线型，除非这条铁路是直线，因为插入的符号只能旋转而不能变形。 |
|
