Solid Edge ST3备选位置装配
0 [+ F$ c3 J( v; V2 o
* Z0 m* Y6 V0 F" q3 c j8 B在路径查找器中，单击“备选装配”选项卡。" X* j$ f) x0 s0 h# [- [7 z
. N, K, x& a. L. w3 p3 c. K
在“备选装配”选项卡上，单击“新建”按钮以显示“备选装配”对话框。& _. t7 u8 v( r3 S
6 w# ?5 I. k9 Q" {; e在“备选装配”对话框中，设置“创建装配的备选位置”选项。 i, R9 h/ Y9 t. v: k3 o) \8 j
$ \2 d7 t, B" X7 [5 X
在“为当前成员命名”框中，键入第一个族成员的名称。0 t: S4 j3 `2 a! G
4 h5 v+ x" b: r4 L在“为新成员命名”框中，键入第二个族成员的名称。
4 J# L X+ T5 o' Z: `5 x7 h! o. t. d
在“备选装配”对话框中，单击“确定”。 " a- s7 Q+ f0 I$ M& w2 B4 W, ^
7 q1 C3 q) _* _$ X1 Q# |+ \在“备选装配”选项卡中，可以看到，您在“为新成员命名”框中输入的名称现在已是活动成员。
& b& q4 O* h7 ~, _/ q0 }: {/ ^! N& s+ Y
# u0 q. m6 }$ q提示:
) U5 m- B% Q+ h. l7 N/ f# c' b. N8 u% L8 }3 a! s: D) ? s
“备选位置”装配要求所有零件对每个成员都相同。您只可以更改关系的偏置值。
# W, q+ q0 A3 @& {% f
) U, P% {: W, ]6 I5 E* c5 k不能删除默认成员，它是您使用“命名当前成员”框命名的成员。, o" S7 z3 i# b8 {- d
2 x. E+ J7 T* |: D" ^在创建新的备选装配时，您必须指定该备选装配是将作为装配族还是备选位置装配。 3 q( e7 H: ^/ h% R' P
( }& Y# K9 Z$ B B5 P% [6 d当定义包含在特定族成员中的零件和子装配时，可以使用快捷菜单中的“快速复制定位”命令快速复制定位“备选装配”选项卡。这样便可以同时显示“备选装配”选项卡和“装配路径查找器”选项卡。
$ F% n5 X. b8 d. R, m1 @7 `
U( P9 C1 x! i u7 _8 b+ _, O/ y" H; K在将备选装配放到更高层的装配中时，您可以指定要放置的成员。% A7 y5 T/ z7 K. S- |4 X
% f, g" i. P- f' i5 [
b9 V" S# `. t& a1 H* s$ Q. g% ]( c4 ?; \3 e, Z! ?
上面是帮助中关于“备选位置装配”的内容

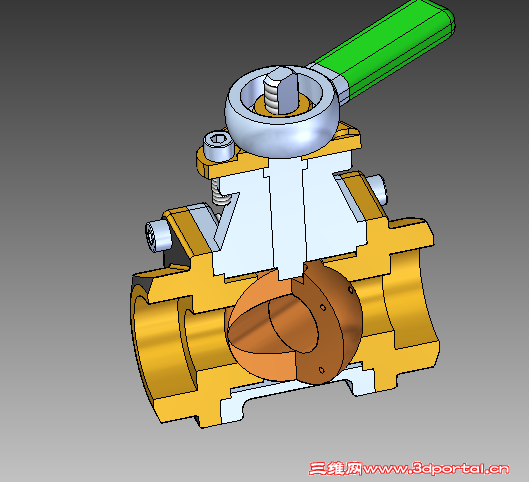

; W; ~! W/ J8 C# G4 s# v; W' J下面来简单演示一下怎么实际操作，以一个水阀为例，分别表示手柄在开启和关闭状态下的情况5 F! c% U) O) Q3 l6 k! l
|
-
|
